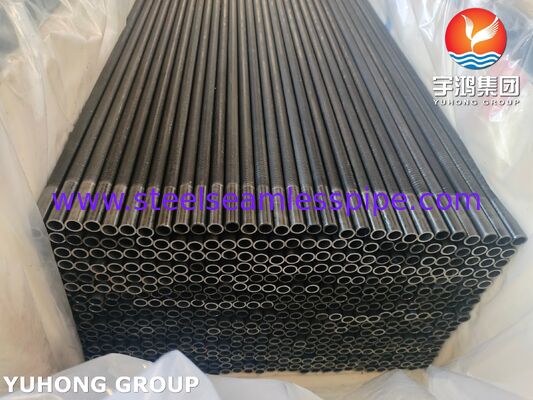

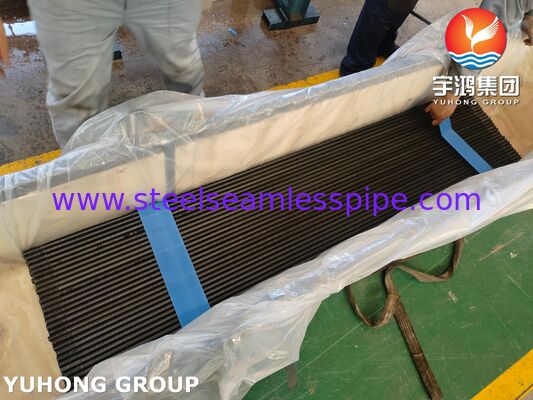

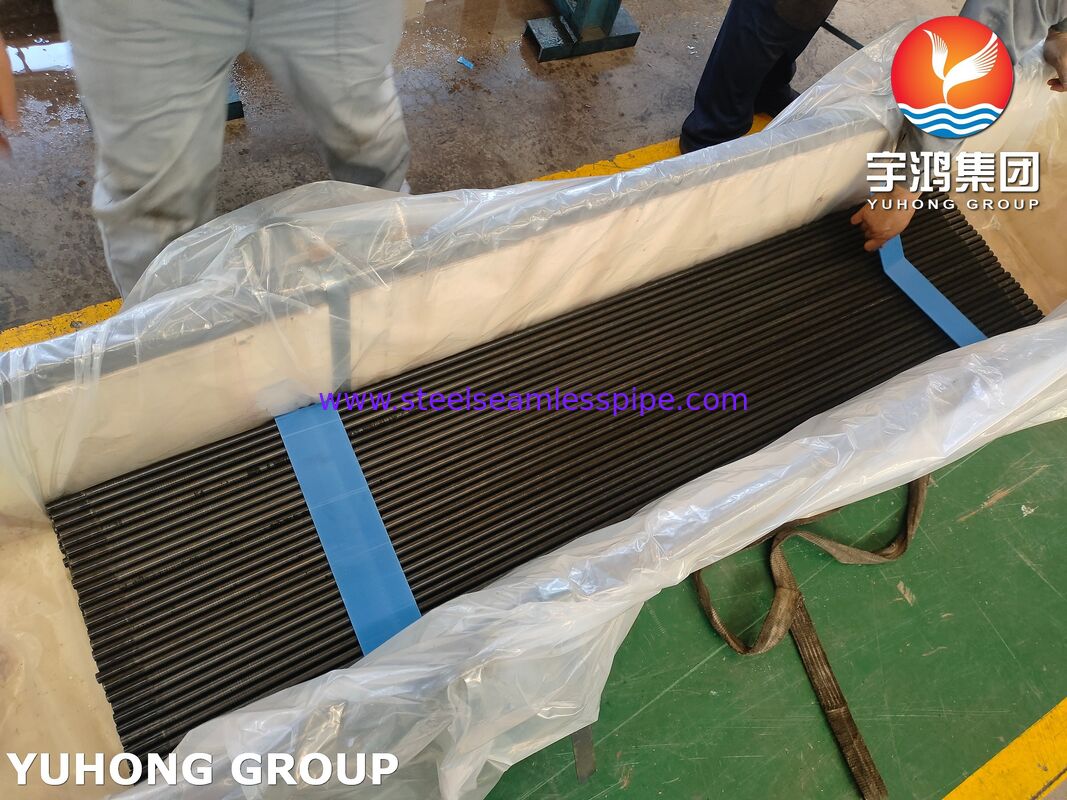

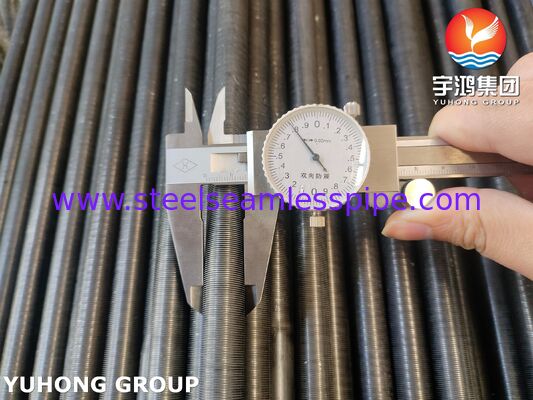

Węglowe rury z stali ASTM A179/ASME SA179 o niskiej płetwie

Low Fin Tube to wysokowydajna rura wymiennika ciepła, której powierzchnia zewnętrzna jest znacznie zwiększona poprzez utworzenie spiralnego układu niskich, integralnych żeberek. Oznaczenie „A179” odnosi się do specyfikacji materiału podstawowego (ASTM A179 dla rur bez szwu ciągnionych na zimno ze stali węglowej), natomiast „Low Fin” opisuje geometrię żebra.

1. Kluczowe cechy produkcyjne i projektowe

·Materiał podstawowy: Rdzeń rury wykonany jest z ASTM A179/ASME SA179, standardowej specyfikacji dla rur bez szwu ciągnionych na zimno ze stali niskowęglowej, znanych z dobrej przewodności cieplnej i spawalności.

·Formowanie żeberek: Żebra nie są przymocowane, ale są uformowane integralnie z samej ścianki rury w wyniku precyzyjnego procesu walcowania na zimno lub walcowania rowków. Tworzy to bezszwową, połączoną metalurgicznie płetwę o doskonałej trwałości.

·Geometria „Low Fin”:

  ·Wysokość płetwy: Zazwyczaj niska, wahająca się od 0,8 mm do 1,5 mm (0,03” do 0,06”).

  ·Gęstość płetw: wysoka, zwykle od 19 do 40 płetw na cal (fpi).

  ·Wynik: Taka konstrukcja zwiększa powierzchnię zewnętrzną 2,5 do 4 razy w porównaniu ze zwykłą rurą o tej samej średnicy, przy jednoczesnym zachowaniu zwartej całkowitej powłoki.

2. Podstawowe zalety

·Ulepszone przenoszenie ciepła: Znacząco poprawia współczynnik przenikania ciepła po stronie płaszcza w wymienniku płaszczowo-rurowym. Jest najskuteczniejszy, gdy opór cieplny występuje na zewnątrz rury.

·Kompaktowy i zajmujący mało miejsca: Zapewnia znacznie wyższą wydajność cieplną przy tej samej średnicy płaszcza w porównaniu ze zwykłymi rurami lub pozwala na zastosowanie mniejszego, bardziej ekonomicznego wymiennika do tego samego obciążenia.

·Odporność na zarastanie: Ciągły profil żeberek może być mniej podatny na niektóre rodzaje zanieczyszczeń niż zwykłe rury i jest łatwiejszy do czyszczenia niż rury z wysokimi żebrami.

·Wydajność materiałowa: Zapewnia większą powierzchnię wymiany ciepła na kilogram materiału niż zwykła rura.

·Wymiana bezpośrednia: Średnica rdzenia (średnica u podstawy żebra) jest zwykle projektowana tak, aby odpowiadała średnicy zewnętrznej standardowej gładkiej rury, co pozwala na użycie tych samych arkuszy rur, przegród i skorup.

3. Typowe zastosowania

Rury z niskim żebrem A179/SA179 są idealne tam, gdzie płyn znajduje się na tStrona płaszcza ma znacznie niższy współczynnik przenikania ciepła niż płyn wewnątrz rurki.

·Wymienniki ciepła płaszczowo-rurowe:

  ·Chłodzenie/odparowywanie cieczy: węglowodory, rozpuszczalniki lub płyny o dużej lepkości po stronie płaszcza schładzane lub skraplane przez wodę/parę wewnątrz rur.

  ·Chłodnice międzystopniowe i chłodnice końcowe: Chłodzenie sprężonego powietrza lub gazu.

·Parowniki chłodnicze i chłodnicze: Tam, gdzie czynnik chłodniczy odparowuje po stronie żebrowanego płaszcza.

·Systemy odzyskiwania ciepła.
