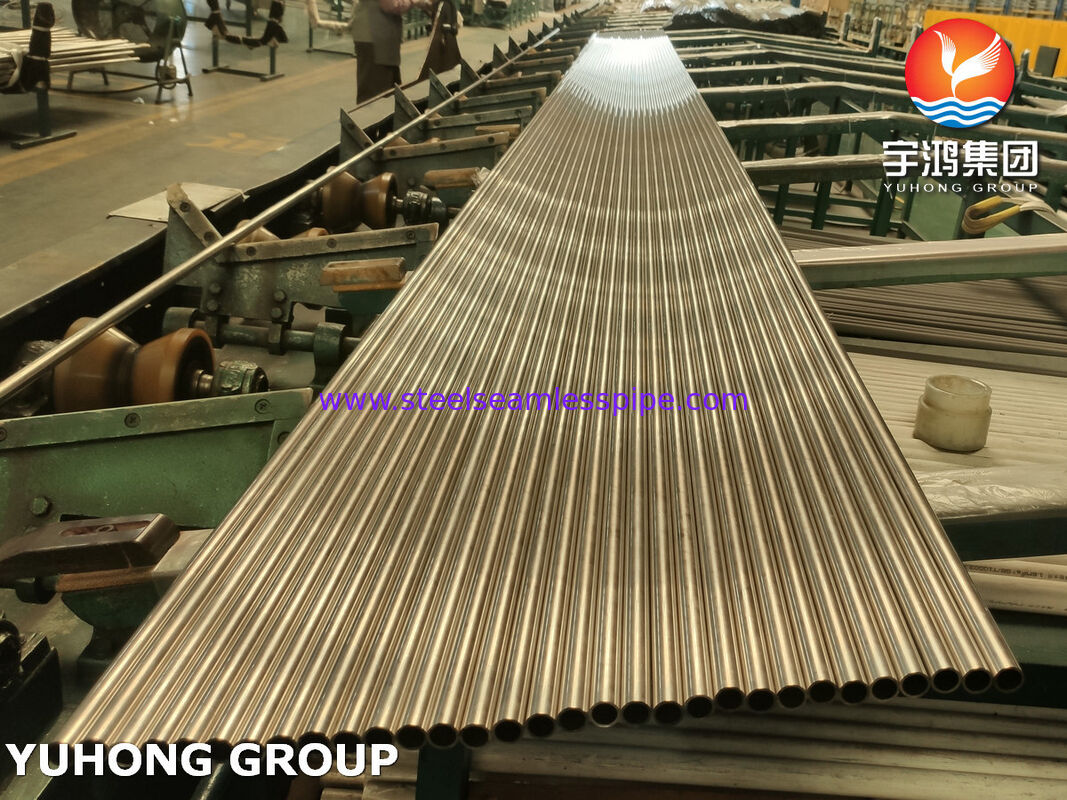

Bezszwowe rury miedziano-niklowe ASTM B111 C71640 - stop CuNi30Fe do morskich skraplaczy i wymienników ciepła
YUHONG Group, z ponad 35-letnim doświadczeniem przemysłowym i globalną siecią dostaw obejmującą 85 krajów, specjalizuje się w wysokowydajnych rozwiązaniach w zakresie rur ze stopów metali nieżelaznych. Nasze bezszwowe rury miedziano-niklowe ASTM B111 C71640 są produkowane zgodnie z rygorystycznymi normami międzynarodowymi dla krytycznych zastosowań w morskich skraplaczach, wymiennikach ciepła i parownikach. Zapewniamy pełną identyfikowalność, ścisłą kontrolę jakości i niezawodną wydajność w trudnych warunkach eksploatacji na całym świecie.
Skład chemiczny - ASTM B111 C71640 (UNS C71640 / CW353H)
| Pierwiastek |
Skład (%) |
| Miedź (Cu) + Srebro (Ag) |
Reszta |
| Nikiel (Ni) + Kobalt (Co) |
29,0 - 32,0 |
| Żelazo (Fe) |
1,7 - 2,3 |
| Mangan (Mn) |
1,5 - 2,5 |
| Węgiel (C), maks. |
0,06 |
| Siarka (S), maks. |
0,03 |
Skład nominalny: 66% Cu - 30% Ni - 2% Fe - 2% Mn
Podwyższona zawartość żelaza i manganu – wyższa niż w standardowym stopie C71500 (70/30 Cu-Ni) – wzmacnia ochronną powierzchniową warstwę tlenkową, zapewniając doskonałą odporność na atak erozyjny w płynącej wodzie morskiej.
Właściwości mechaniczne według stanu hartowania - ASTM B111
| Stan hartowania |
Wytrzymałość na rozciąganie, min. |
Granica plastyczności, min. (przedłużenie 0,5%) |
Wydłużenie |
| O61 (wyżarzony) |
63 ksi (435 MPa) |
25 ksi (170 MPa) |
40% |
| HR50 (ciągniony i odprężony) |
81 ksi (560 MPa) |
58 ksi (400 MPa) |
4% |
Zgodnie z wymaganiami ASTM B111
Wymagania dotyczące produkcji i testowania - zgodność z ASTM B111
Wszystkie rury są produkowane jako produkty bezszwowe w procesach wytłaczania i ciągnienia na zimno, o zakresie wymiarów do 3⅛ cala (80 mm) średnicy zewnętrznej. Zgodnie z ASTM B111 stosuje się następujące obowiązkowe testy:
| Rodzaj testu |
Wymaganie |
| Test rozszerzalności |
30% średnicy zewnętrznej (wg Tabeli 4) |
| Test hydrostatyczny |
Maksymalnie 1000 psi (7 MPa), chyba że określono inaczej |
| Test prądów wirowych |
100% obowiązkowy dla zapewnienia jakości (ASTM E243) |
| Rozmiar ziarna (wyżarzony) |
0,010 - 0,045 mm |
| Ocena naprężeń szczątkowych |
Test azotanu rtęciowego lub pary amoniaku |
Test prądów wirowych jest obecnie podstawową metodą NDT w większości hut, a testy hydrostatyczne są przeprowadzane, gdy są wymagane do zastosowań podwodnych lub jądrowych.
Krytyczna uwaga produkcyjna: Wykończenie powierzchni i stan początkowy mają decydujące znaczenie dla żywotności. Badania wskazują, że trawienie i przygotowanie powierzchni bezpośrednio wpływają na tworzenie się ochronnej warstwy tlenkowej wzbogaconej w Fe/Mn, która zapewnia odporność na erozję-korozję. Utrzymujemy ścisłą kontrolę nad stanem powierzchni poprzez kontrolowane procesy trawienia i wyżarzania.
Uzupełniające możliwości obróbki i gatunki materiałów
Oprócz gołych rur, Yuhong Group dostarcza kompletne pakiety komponentów wymienników ciepła:
| Komponent |
Dostępne materiały |
| Płyty rur |
ASME SB171 C71640, C71500, C70600 |
| Płyty przekładniowe |
Stal węglowa, stal nierdzewna lub stop miedzi zgodnie z projektem |
| Pokrywy kanałów i głowice |
Materiały zgodne z ASME |
| Rury U-kształtne |
C71640, C71500, C70600 |
| Wiązki rur |
Kompletny montaż z rurami C71640 |
Obsługujemy niestandardowe wymiary, gięcie U, finowanie (niskie/wysokie finy) i kompletne wykonanie wiązek.
Scenariusze zastosowań
- Skraplacze powierzchniowe w zastosowaniach morskich i energetycznych
- Wymienniki ciepła typu płaszczowo-rurowego na platformach wiertniczych
- Parowniki w instalacjach odsalania wody (MSF i MED)
- Podgrzewacze solanki i sekcje odprowadzania ciepła
- Systemy wody chłodzącej z wodą morską lub słonawą
- Rurociągi wody morskiej o dużej prędkościgdzie krytyczna jest odporność na erozję
Zalety techniczne i dostosowanie
Odporność na erozję-korozję: Skład 2% Fe + 2% Mn pozwala stopowi C71640 wytrzymać większe prędkości przepływu niż standardowe stopy C70600 (90/10) i C71500 (70/30). Zapewnia najlepszą odporność na erozję i atak strumieniowy spośród stopów miedziowo-niklowych, zachowując jednocześnie naturalne właściwości antyporostowe rodziny stopów.
Odporność na biofouling: Stopy miedziowo-niklowe naturalnie opierają się morskim biofoulingom, zmniejszając częstotliwość konserwacji i zachowując wydajność wymiany ciepła przez dłuższe okresy eksploatacji.
Zakres temperatur: Maksymalna temperatura robocza do 300°C (572°F).
Opcje dostosowania:
- Wymiary: Niestandardowa średnica zewnętrzna, grubość ścianki i długość
- Stany hartowania: O61 (wyżarzony) lub HR50 (ciągniony/odprężony)
- Wykończenie: Jasno wyżarzony, trawiony lub polerowany
- Formy: Proste, U-kształtne lub zwinięte
- Przygotowanie końcówek: Gładkie, fazowane lub gwintowane
Często zadawane pytania techniczne - typowe pytania branżowe
P: Jaka jest różnica między C71640 a C71500 (70/30 Cu-Ni)?
C71640 to zmodyfikowany stop 70/30 z podwyższoną zawartością Fe (1,7-2,3%) i Mn (1,5-2,5%) w porównaniu do C71500 (Fe 0,4-1,0%, Mn maks. 1,0%). Zapewnia to wyższą wytrzymałość i doskonałą odporność na erozję-korozję w wodzie morskiej z piaskiem.
P: Dlaczego C71640 jest określany do instalacji odsalania MSF?
Wielostopniowe odsalanie metodą flash obejmuje solankę o wysokiej temperaturze z zawieszonymi ciałami stałymi przy wysokich prędkościach. C71640 został opracowany specjalnie do tego celu i odniósł ogromny sukces w sekcjach odprowadzania ciepła i podgrzewaczy solanki.
P: Jakie metody NDT są stosowane do rur ASTM B111?
Zgodnie z ASTM B111, każda rura przechodzi test prądów wirowych (ASTM E243) lub test hydrostatyczny. Większość hut stosuje obecnie 100% test prądów wirowych jako podstawową metodę.
