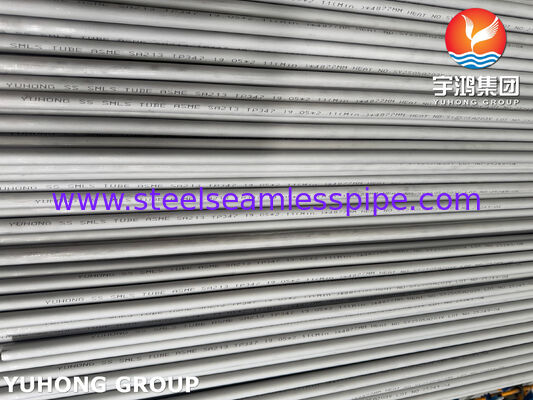

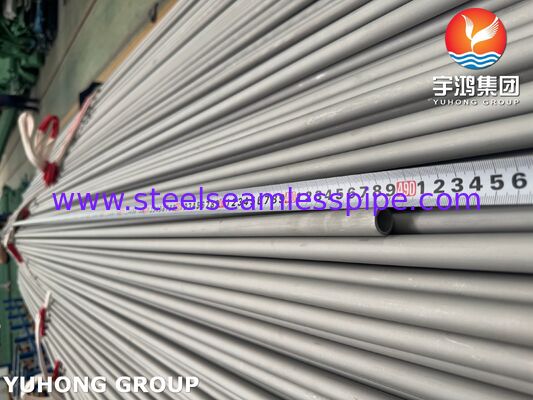

Rurka bez szwów ASME SA213 TP347 Rurka wymiennika ciepła ze stali nierdzewnej
Rurka wymiennika ciepła TP347 jest bezszwojną austenityczną rurą ze stali nierdzewnej specjalnie zaprojektowaną do urządzeń do przenoszenia ciepła.8% niklu) zawierający niobium (Nb) lub kolumbium (Cb) .
Ze względu na doskonałą odporność na korozję międzyziarnistą i wytrzymałość w wysokich temperaturach, jest szeroko stosowany w:
- Wymienniki ciepła z muszli i rur
- Kondensatory
- Kotły i supergrzejniki
- rafinerie petrochemiczne
- Elektrownie
Główną zaletą TP347 jest dodanie do niego niobu (Cb), który stabilizuje materiał przed "wrażliwością".
1Wyższa odporność na korozję międzyziarnistą
- Problem: standardowe stali nierdzewne (takie jak TP304) tworzą "karbid chromu" na granicy ziarna, gdy są spawane lub poddawane wysokiej temperaturze (800-1500 °F / 427-816 °C).Stwarza to strefę osłabioną chromem, która łatwo rdzewi/pęka.
- Roztwór TP347: Niobium ma większe powinowactwo do węgla niż chrom.
- Wynik: Rurka zachowuje odporność na korozję bez obróbki cieplnej po spawaniu, co ma kluczowe znaczenie dla wymienników ciepła wymagających spawania.
2Doskonała wytrzymałość na wysokie temperatury
- Odporność na wkręcanie: TP347 utrzymuje wyższą wytrzymałość w przypadku długotrwałego obciążenia przy wysokich temperaturach w porównaniu z TP304 lub TP316L.
- Odporność na utlenianie: może wytrzymać ciągłe temperatury użytkowania do 816°C bez znacznego skalowania.
- Stabilność konstrukcyjna: nie łatwo deformować (płynąć) pod ciśnieniem przy wysokich temperaturach, co czyni go idealnym do zastosowania w supergrzejnikach i reformerach.
3. Dobre właściwości mechaniczne
- Wytrzymałość na rozciąganie: Min. 515 MPa (75.000 psi)
- Wytrzymałość wydajności (0,2% przesunięcia): Min. 205 MPa (30,000 psi)
- Wyciąganie: Min. 35%
- Te właściwości zapewniają, że może bezpiecznie obsługiwać płynów pod wysokim ciśnieniem.
4. Spawalność
- Jest łatwo spawalny za pomocą standardowych metod spawania fuzyjnego i spawania rezystansowego.
- Ze względu na jego stabilizację strefa cieplna (HAZ) spoiny pozostaje odporna na korozję bez grzania.
Należy wybrać TP347 w stosunku do klas standardowych (np. 304 lub 316), jeśli wymiennik ciepła działa w któregokolwiek z poniższych warunków:
1Wysokie temperatury: temperatura pracy jest powyżej 400°C (750°F).
2Konstrukcja spawana: Rury są spawane do arkuszy rur, a następnie nie można przeprowadzić pełnej obróbki cieplnej grzania.
3Środowiska korozyjne: płyn zawiera związki powodujące atak międzyziarnisty (np. gorące kwasy organiczne, woda o wysokiej czystości lub specyficzne strumienie rafinerii).
4Długotrwała eksploatacja: Rurka będzie pod obciążeniem przez dziesięciolecia w podwyższonych temperaturach (odporność na ślizganie się).

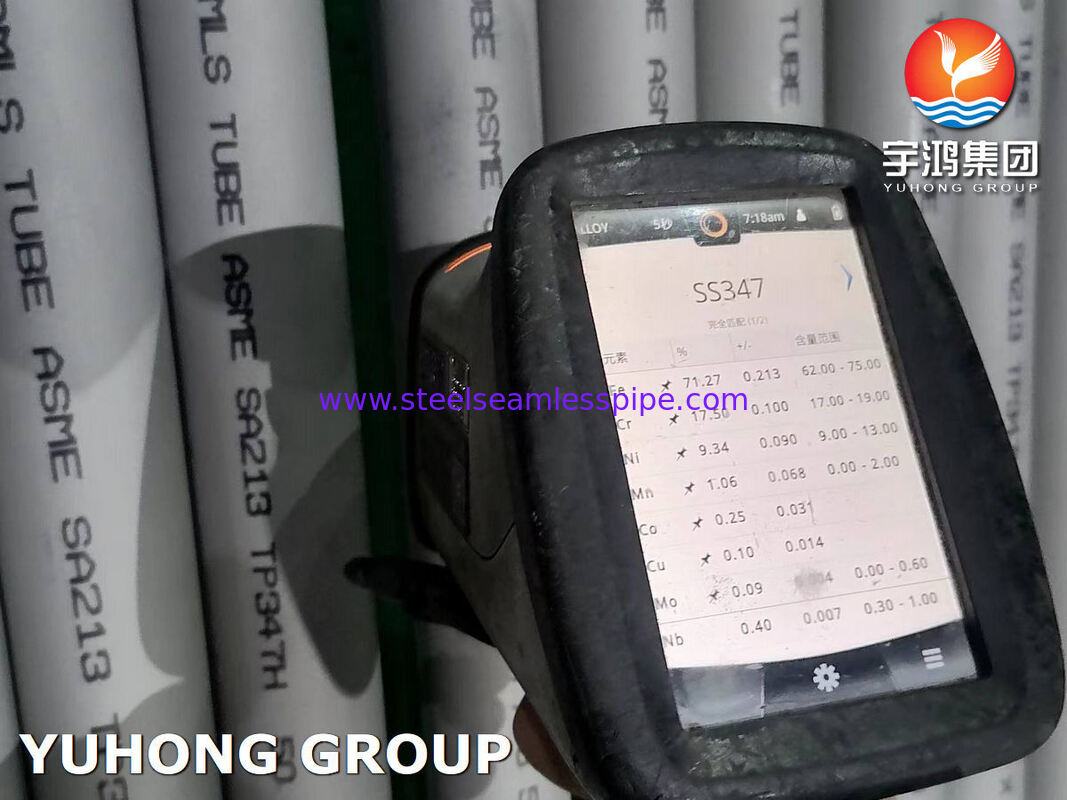

ASTM A213 TP347 Rura bezszwowa ze stali nierdzewnej Skład chemiczny
| TP347 |
Maksymalny |
Minimalne |
| Ni |
13.00 |
9.00 |
| C |
00.08 |
00.04 |
| Mn |
2.00 |
/ |
| P |
00.045 |
/ |
| S |
00.030 |
/ |
| Tak. |
1.00 |
/ |
| Kr |
20.0 |
17.0 |
| Mo. |
3 4 |
/ |
| N |
/ |
/ |
| Inne |
1.0 |
Nb=10 ((C+N) |
