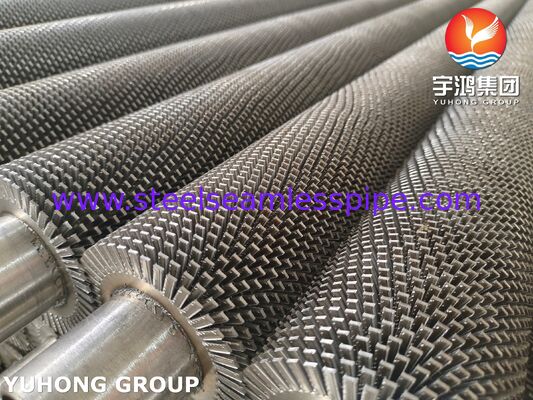

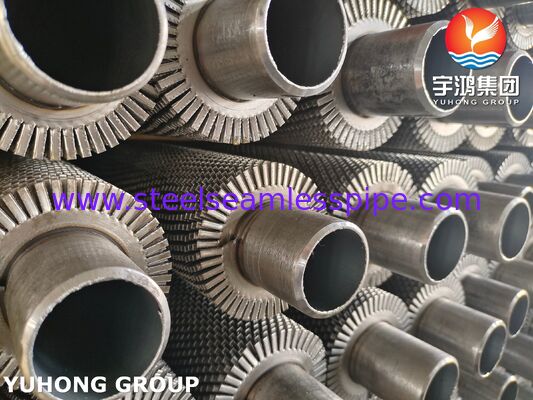

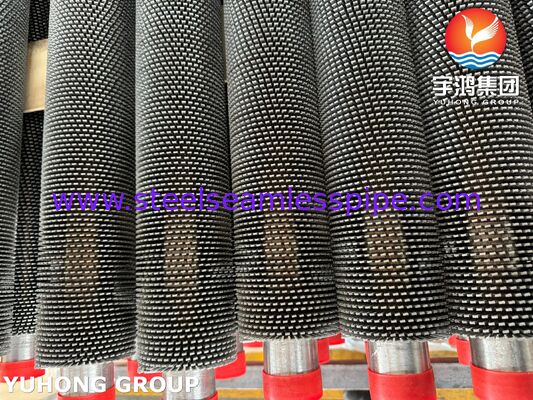

Rurka z żółtymi płetwami do harf HRSG, supergrzejnik, ekonomizer, parownik

Zębate rury żeberkowe są kluczowymi, wysokowydajnymi elementami w kotłach odzysknicowych (HRSG), maksymalizującymi powierzchnię wymiany ciepła dla ekonomizerów, parowników i przegrzewaczy w elektrowniach. Rury te, często spawane zębatymi żeberkami (segmentowymi) metodą zgrzewania wysokiej częstotliwości, zmniejszają całkowity rozmiar urządzeń, poprawiają wymianę ciepła po stronie gazowej i efektywnie zarządzają gorącymi gazami spalinowymi.

Yuhong Group specjalizuje się w produkcji zębatych rur żeberkowych i od dawna dostarcza na rynki Bliskiego Wschodu, Ameryki Południowej, Afryki, Europy i innych regionów. Dodatkowo możemy zapewnić usługi montażu harf, a także wskazówki dotyczące instalacji na miejscu.

• Ekonomizery (podgrzewacze wstępne): Znajdujące się w chłodniejszej, dalszej sekcji, rury te podgrzewają wodę zasilającą za pomocą ciepła niskiej jakości. Zębate żeberka są często stosowane tutaj w celu optymalizacji absorpcji ciepła z gazów spalinowych.
• Parowniki: Rury te zamieniają podgrzaną wodę w parę nasyconą. Są one często stosowane w "ścianie wodnej" lub podłodze HRSG, gdzie wymagana jest wysoka przewodność cieplna.
• Przegrzewacze: Umieszczone w najgorętszym strumieniu gazów, rury te podnoszą temperaturę pary nasyconej powyżej punktu nasycenia, często wymagając trwałego materiału do obsługi gazów o wysokiej temperaturze, gdzie zębate żeberka pomagają efektywnie rozprowadzać ciepło.

• Materiał: Często produkowane ze stali węglowej, stali stopowej lub stali nierdzewnej, aby wytrzymać trudne, wysokotemperaturowe, wysokociśnieniowe środowiska.
• Konstrukcja: Zębata konstrukcja (zwana również segmentową) przerywa warstwę przyścienną gazów spalinowych, poprawiając współczynniki wymiany ciepła w porównaniu do pełnych żeberek.
• Wykonanie: Spawanie oporowe wysokiej częstotliwości jest stosowane do łączenia żeberka z rurą bazową, zapewniając bezpieczne połączenie metalurgiczne i niezawodną wydajność cieplną.
• Harfy HRSG: Rury te są zazwyczaj ułożone w moduły pionowe lub poziome (harfy) i połączone za pomocą kolektorów z rurami przejściowymi.

Aby uzyskać dokładną wycenę zębatych rur żeberkowych, należy podaćspecyfikacje rury bazowej (średnica zewnętrzna, grubość ścianki, materiał i całkowita długość), specyfikacje żeberka (wysokość, grubość, gęstość i materiał) oraz całkowitą ilość. Niezbędne szczegóły techniczne obejmują wzór ząbkowania, wymagane długości gładkich końców i odpowiednie normy projektowe.

• Specyfikacje rury bazowej: Średnica zewnętrzna (OD) i grubość ścianki (WT) (np. 25,4 mm OD x 2,77 mm WT lub 1'' OD x 12 BWG).
• Materiał rury: Gatunek (np. SA106 Gr.B, stal nierdzewna TP304H, stal stopowa T11/T22).
• Długość rury: Całkowita długość i specyficzna długość gładkich (nieżebrowanych) końców.
• Wymiary żeberka: Wysokość żeberka (np. 15,88 mm), grubość (np. 1,0 mm) i typ.
• Gęstość żeberka: Żeberka na cal (FPI) lub rozstaw (np. 6 mm).
• Wzór ząbkowania: Liczba segmentów lub szerokość ząbkowania.
• Materiał żeberka: Stal węglowa, stal nierdzewna lub stal stopowa.
• Ilość: Całkowita liczba rur lub całkowita długość w metrach/stopach.
• Obowiązujące normy: Np. normy ASME, EN lub GB.
