Admirality Brass Tube Bundle C44300 ∙ ASME SB111 Seamless Tubes ∙ Kuprowy stopu wymiennik ciepła ∙ Zmiennik rury
Grupa Yuhong: specjalizuje się w rurkach wymienników ciepła i pełnych zestawach
Yuhong Group Co., Ltd. dostarcza kompletne systemy termiczne - wymienniki ciepła w formie muszli i rur (projekcje wymienników ciepła TEMA), zbiorniki ciśnieniowe, chłodniki powietrza - oraz każdy kluczowy komponent:Rury piecowe, Rurka wymiennika ciepła, Rurka bezszwowa ze stali nierdzewnej, Rurka ze stopów niklu, Rurka ze stopów miedzi, Arkusz rur wymiennika ciepła i zestaw rur wymiennika ciepła.Oferujemy wysokiej wydajności tuby z miedzianego stopu wykonane z Admiralty Brass C44300 - sprawdzonego materiału odpornego na korozję, biofouling, i ataku impingement.

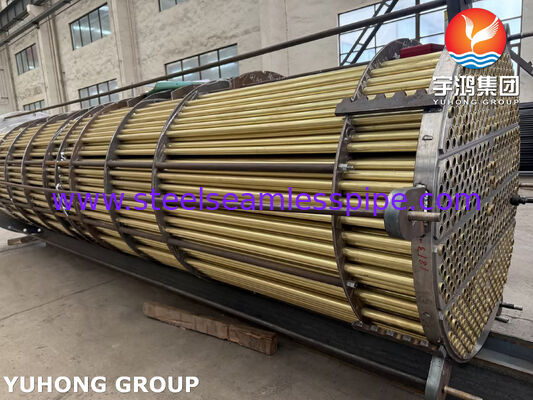

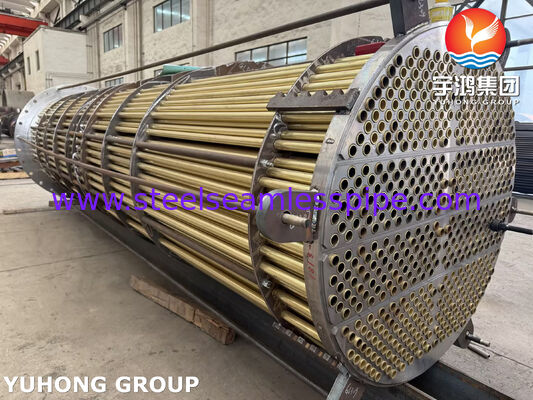

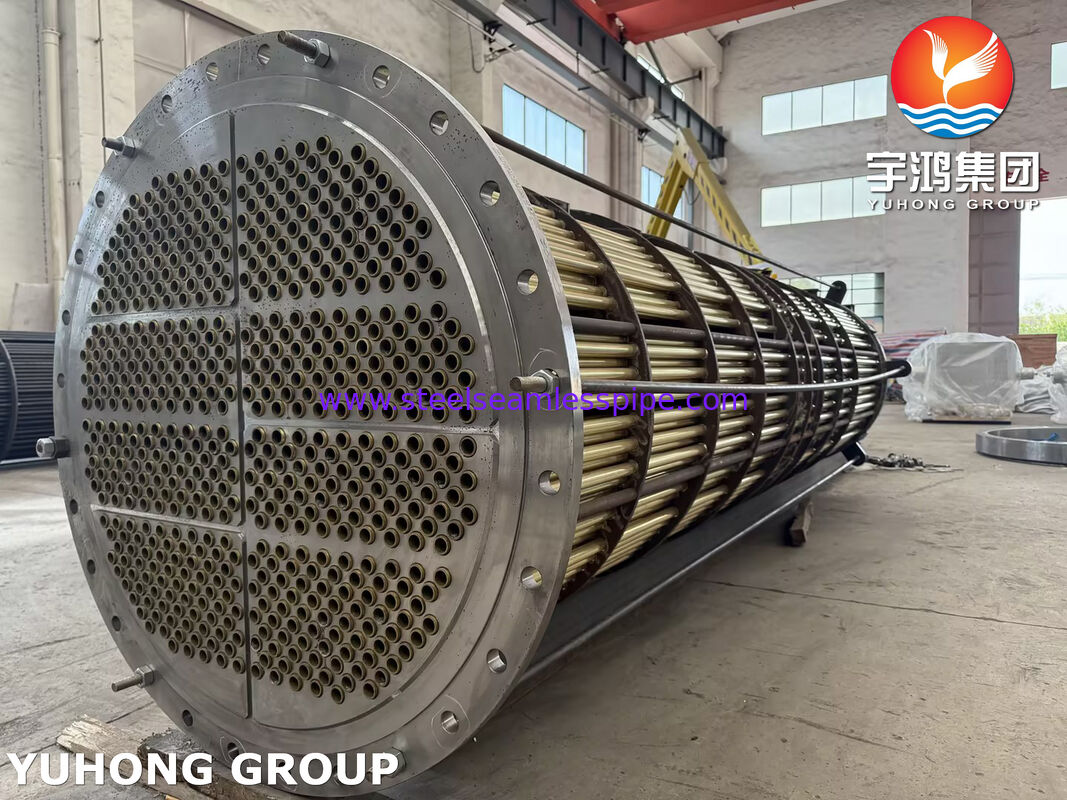

Produkt: Admiralty Brass C44300 Tube Bundle - zaprojektowany do chłodzenia morskiego
Admiralty Brass C44300 to zestaw rur wymiennika ciepła specjalnie zaprojektowany do kondensatorów i chłodziarzy, działających z wodą morską, wodą słoną,lub wody chłodzącej o wysokiej zawartości chlorkuKażdy zestaw wyposażony jest w bezszwowe rurki ASME SB111 C44300 (mydło Admirality o nominalnym składzie 70-72% Cu, 28-30% Zn, plus ślady cyny i arsenu w celu odporności na dezyncyfikację).Rury są walcowane do kompatybilnej tablicy rurowej ze stopu miedzianego (zwykle mosiądzu marynarki wojennej C46400) i zmontowane za pomocą bafflerów, pręty do wiązania i ochrona przed uderzeniami - zapewniają długą żywotność w agresywnym środowisku morskim.
Co zawiera zestaw rur C44300 - składniki i ich funkcje
| Składnik |
Materiał / Norma |
Rola w wydajności sprzętu |
| Rurka wymiennika ciepła (C44300) |
ASME SB111 / Admirality Brass |
Podstawowa powierzchnia przeniesienia ciepła; doskonała odporność na korozję wody morskiej i biozabarwienie. |
| Rurka z płetwami (nieobowiązkowa) |
C44300 rurka + aluminiowe lub miedziane płetwy |
Zwiększa powierzchnię podczas chłodzenia gazu lub płynów o niskim poziomie THC; zwiększa pojemność bez powiększania powłoki. |
| Rury piecowe |
Nie jest typowy dla C44300 (używany w usługach o wysokiej temperaturze) |
Dla odniesienia: rury o dużych ścianach do grzejników palonych - nie ma zastosowania w niniejszym przypadku. |
| Rura bez szwu ze stali nierdzewnej |
Materiał alternatywny dla tej samej koperty |
Nie są używane w tej paczce, ale dostarczamy SS bezszwowe rury oddzielnie do innych zastosowań. |
| Rurka z stopem niklu |
Alternatywa dla ekstremalnej korozji |
Nie w tym zestawie; dostępny jako odrębny produkt. |
| Rurka z stopów miedzi (C44300) |
Rdzeń tego pakietu |
Bezszwedzony, arsenem zahamowany miedź Admirality. |

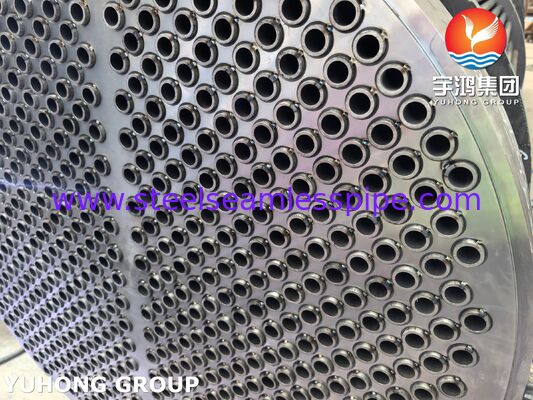

| Tłuszcz wymiennika ciepła |
Bursztyn morski C46400 lub C70600 (Cu-Ni) |
Utrzymuje końce rur; materiał wybrany dla zgodności galwanicznej z C44300. |
| Wyroby |
Pozostałe, o masie przekraczającej 1 mm |
Prowadź przepływ z boku powłoki, wspieraj rury, zwiększ transfer ciepła. |
| Rury do krawatów i rozstawki |
Pozostałe, niepowleczone |
Utrzymuj odległość pomiędzy obwodami; przeciwdziałaj korozji w wodzie morskiej. |
| Płytka impingacyjna |
C70600 (90/10 Cu-Ni) lub C44300 |
Chroni końce rur przed erozją przepływu wysokiej prędkości. |
Dlaczego Admirality Brass C44300 do obsługi wody morskiej?
- Doskonała odporność na korozję- przewyższa stal węglową i wiele stali nierdzewnej.
- Inhibicja dezyncyfikacji- dodanie arsenu zapobiega selektywnemu wycieranie cynku, co jest powszechnym zaburzeniem w zwykłej mosiądzy.
- Dobra przewodność cieplna(około 100 W/m*K) - efektywny transfer ciepła.
- Odporność na zanieczyszczenia biologiczne- jony miedzi zniechęcają do wzrostu morza na powierzchni rur.
- Efektywność kosztowa- znacznie tańsze niż stopy tytanu lub niklu, zapewniając jednocześnie odpowiednią żywotność dla wielu zastosowań morskich (10-15 lat).
/Techniczne szczegóły /naszego Admirality Brass Bundle
- Złącze rurowe do rurowego:Precyzyjne połączenie rozszerzone (walcowane) - nie wymaga spawania, aby uniknąć korozji strefy dotkniętej ciepłem.
- Standardy ochrony przed uszkodzeniami:W przypadku prędkości wody wpuszczalnej > 2 m/s instalujemy płytę uderzeniową C70600 naprzeciw dyszy.
- Optymalizowane układy rur:Trójkątny rozmiar maksymalnie zwiększa przenoszenie ciepła; kwadratowy rozmiar jest dostępny do łatwiejszego czyszczenia mechanicznego.
- Pełna zgodność z normą ASME:Certyfikacje materiałów, badania hydrostatyczne i raporty wymiarowe.
Moduł wiedzy: Admirality Brass C44300 vs. inne stopy miedziane - który zestaw rur wybrać?
| Stopy |
Najlepiej nadaje się |
Ograniczenia |
Typowe życie w wodzie morskiej |
| C44300 (Admirality Brass) |
Czysta woda morska, woda słona, średnia prędkość (≤2,5 m/s) |
Wrażliwe na uderzenie z dużą prędkością; nie stosowane w zanieczyszczonej lub stacjonującej wodzie morskiej |
10-15 lat |
| C70600 (90/10 Cu-Ni) |
Większa prędkość wody morskiej (≤ 3,5 m/s), zanieczyszczone wody, platformy morskie |
Droższy niż brąz admiralicki. |
15-20 lat |
| C71500 (70/30 Cu-Ni) |
Bardzo duża prędkość, woda morska obarczona stałymi substancjami, zastosowania na morzu |
Najwyższy koszt spośród stopów miedzi |
20-30 lat |
| Tytan (klasa 2) |
Ekstremalne warunki korozyjne, każda prędkość - ale za dużo dla czystej wody morskiej |
Bardzo wysokie koszty, trudne do zwinięcia w tablicę rurkową |
30 lat i więcej |
Kiedy wybrać C44300:
- Twoja woda chłodząca jestczysta woda morska(bez ciężkiego błota, bez zanieczyszczenia).
- Prędkośćjest kontrolowana (zwykle 1,5-2,5 m/s).
- Potrzebujeszopłacalne zastąpieniedla istniejącego zespołu Admiralicji.
- Oczekiwana długość życia paczki wynosi 10-15 lat, co odpowiada cyklowi konserwacji.
Powszechne błędy zestawów miedzi Admirality (i jak ich zapobiegać)
| Niepowodzenie |
Przyczyna |
Nasza profilaktyka |
| Atak impingement |
Wysoka prędkość wejścia bez ochrony |
W przypadku wlewu płynu > 2 m/s należy zawsze włączyć płytkę z uderzeniem. |
| Dezincyfikacja |
Słaba jakość stopów lub stagnacja wody |
Używać certyfikowanego C44300 z zawartością arsenu; unikać stanów stagnacji. |
| Korrozja amoniaku |
Amoniak w wodzie (np. odpady z roślin nawozowych) |
Nie nadaje się - polecam zamiast tego Cu-Ni lub titan. |
| Erozja końca rury |
Przepływ turbulentny na powierzchni tablicy |
Zapewnij wygięcie końca wlewu i odpowiednią projekcję rury poza arkuszem rury. |
Zalety wymiany starego zestawu na nasz zestaw C44300
- Bezpośrednie dopasowanie- wyprodukowane zgodnie z oryginalnym rysunkiem pakietu lub pomiarami terenowymi.
- Przywrócenie wydajności- zastępuje korozowane, zanieczyszczone lub przeciekające rury.
- Niski kosztniż kupić zupełnie nowy wymiennik ciepła.
- Szybki obrót- typowe 5-6 tygodni dla pakietu niestandardowego.
- Wsparcie składników- możemy również dostarczać tylko rury płetwy, rury wymiennika ciepła lub pojedyncze rury ze stopu miedzi do własnego montażu.
Typowe zastosowania dla zestawów rur C44300
- Chłodnie na statku- chłodniki wody w okładce silnika, chłodniki oleju smarowego (po stronie wody morskiej).
- Elektrownie przybrzeżne- pomocnicze kondensatory wody chłodzącej.
- Instalacje odsalania- podgrzewacze solanki, kondensatory parowe.
- Platformy morskie- chłodniki procesowe (gdzie często preferowany jest Cu-Ni, ale C44300 stosowany do mniej krytycznych zadań).
- Chłodnicy przemysłowe- chłodzenie wodą morską.
Dostępność wyłącznie dla komponentów
Potrzebujesz tylko części zamiast pełnego pakietu?
- C44300 Rury bezszwowe- wycięte na długość, z wykończeniem końcowym lub bez niego.
- Rury z płetwami- C44300 rury bazowej z aluminiowymi lub miedzianymi płetwami do chłodziarek powietrza.
- Płytka rurki wymiennika ciepła- wierzone i zarysowane w C46400 lub C70600.
- Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403- wszelkie stopy miedzi lub powlekanej stali węglowej.
