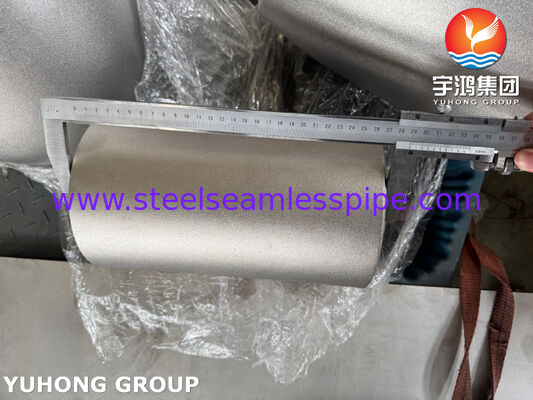

ASTM B366 N08810 Inkolej 800H Równy Tee
ASTM B366 N08810 Incoloy 800H Equal Tee to fabrycznie wykonany przyrząd rurowy z stopów niklu, przeznaczony do połączeń gałęzi w systemach rurociągowych o wysokiej temperaturze.
Wyposażenie jest wytwarzane z:UNS N08810 / Incoloy 800HIncoloy 800H jest powszechnie dostarczany do zastosowań, w których temperatura,utlenianie, węglowodany i długoterminowa wydajność mechaniczna są ważnymi aspektami.
ASTM B366/B366M obejmuje przyrządy łącznikowe wykonane z niklu i stopów niklu do rur ciśnieniowych, w tym paski wytwarzane do zastosowań spawania przyciskowego.Wyposażenie WP jest związane ze standardami wymiarowymi, takimi jak ASME B16..9 i B16.11.

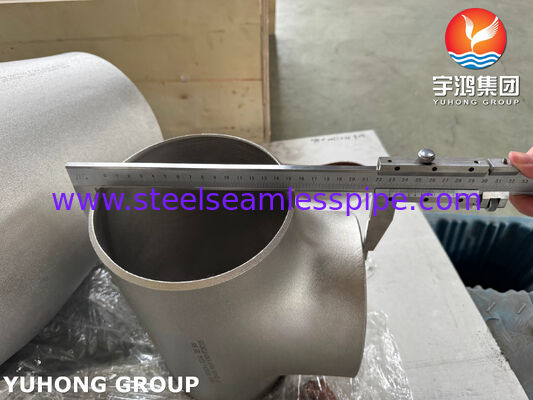

Równy wycisk ma trzy wyjścia o tej samej nominalnej wielkości rury i jest używany do tworzenia 90-stopniowego połączenia gałęzi z głównego biegu rurociągu.
Specyfikacja produktu
| Pozycja |
Specyfikacja |
| Produkt |
Zestaw niklu równy Tee |
| Rodzaj wyposażenia |
Równy Tee / Butt-Weld Tee |
| Standardowy |
ASTM B366/B366M |
| Materiał |
Stopy niklu-żelaza-chromu |
| Zjednoczone Narody |
N08810 |
| Stopy |
Inkolej 800H |
| Standard wymiarowy |
W stosownych przypadkach ASME B16.9 |
| Budowa |
Wyrzeczone |
| Połączenie |
Włókno pośladkowe |
| Wielkość |
/ Zgodnie z rysunkiem |

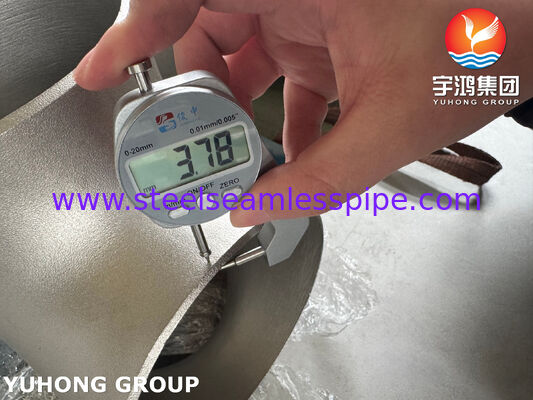

| Gęstość ściany |
SCH 5S, 10S, 40S, 80S i na zamówienie |
| Przygotowania końcowe |
Wykonanie pomiarów na podstawie normy ASME B16.25 |
| Obsługa cieplna |
Zgodnie z obowiązującym wymogiem ASTM B366 |
| Inspekcja |
Wymiarowe, chemiczne, mechaniczne i NDT zgodnie ze specyfikacją |

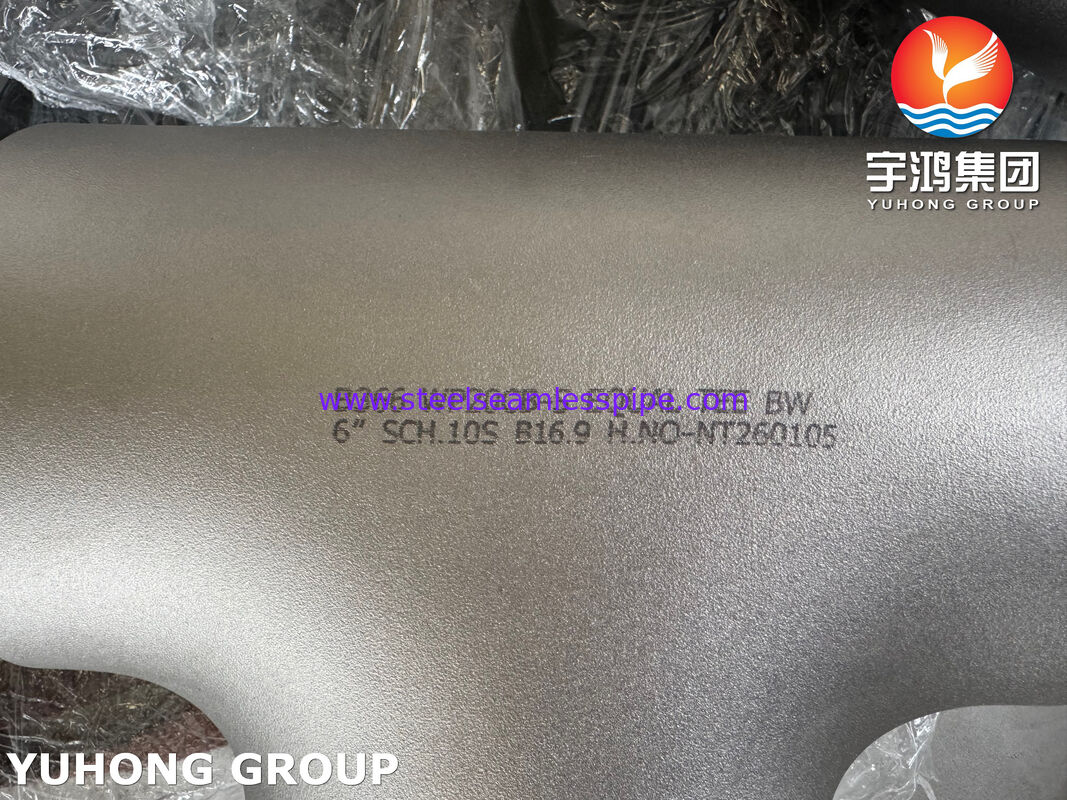

| Oznakowanie |
Standardowa, klasy, wielkości, liczba ciepła i oznakowanie producenta |
Materiał: UNS N08810 / Incoloy 800H
UNS N08810 jest powszechnie znany jakoStop INCOLOY 800HNależy do rodziny stopów niklu, żelaza i chromu.
Stop ma nominalną chemię opartą na przybliżeniu:
| Elementy |
Typowy zakres ASTM / stopów |
| Ni |
300,0 ∼ 35,0% |
| Kr |
190,022,0% |
| Fe |
Równowaga |
| C |
00,05 ‰ 0,10% |
| Mn |
≤ 1,50% |
| Tak. |
≤ 1,00% |
| Al. |
00,15 ∼ 0,60% |
| Ty |
00,15 ∼ 0,60% |
| Al + Ti |
00,30 ∼ 1,20% |
| Cu |
≤ 0,75% |
| S |
≤ 0,015% |
Wymagania dotyczące kontrolowanego zakresu węgla i wielkości ziarna odróżniają 800H od standardowego stopu stopu 800. Special Metals identyfikuje N08810 jako stopu INCOLOY 800H, a N08811 jako stopu INCOLOY 800HT.
N08810 vs N08811
| Klasa |
Zjednoczone Narody |
Nazwa handlowa |
Kluczowa różnica |
| N08800 |
N08800 UNS |
Inkolej 800 |
Stopy bazowe 800 |
| N08810 |
N08810 UNS |
Inkolej 800H |
Kontrolowany węgiel i wielkość ziarna |
| N08811 |
N08811 UNS |
Incoloy 800HT |
Bardziej restrykcyjny zakres Al + Ti |
Proces produkcji
ASTM B366 N08810 można wytwarzać poprzez kontrolowane formowanie na gorąco i inne dozwolone operacje formowania w zależności od rozmiaru urządzenia, grubości ściany i klasy konstrukcji.
Typowe etapy produkcji obejmują:
- Kontrola surowców stopu niklu
- Identyfikacja materiału i identyfikowalność cieplna
- Wycinanie
- Formowanie / formowanie na gorąco
- Tworzenie gałęzi
- Obróbka cieplna
- Obróbka końcowa
- Kontrola wymiarów
- Kontrola powierzchni
- NDT, jeżeli jest określona
- Oznakowanie
- Ostateczna kontrola i pakowanie
ASTM B366 zezwala na operacje formowania, w tym młotzenie, tłoczenie, piercing, wytłaczanie, wywracanie, walcowanie, gięcie i inne stosowne procesy produkcyjne.
Wnioski
ASTM B366 N08810 W przypadku systemów rur stosowanych w:
Przetwarzanie petrochemiczne
- Przetwarzanie węglowodorów
- Rury procesowe o wysokiej temperaturze
- Systemy rafinerii
- Rurociągi związane z piecem
Przetwarzanie chemiczne
- Linie procesów chemicznych o wysokiej temperaturze
- Środowiska procesów żrących
- Systemy gazowe
Obróbka cieplna i piece przemysłowe
- Rurociągi do pieców o wysokiej temperaturze
- Urządzenia do obróbki cieplnej
- Systemy przetwarzania pieców
Urządzenia energetyczne i procesowe
- Rury o wysokiej temperaturze
- Systemy związane z parą
- Rury związane z wymiennikiem ciepła
- Przemysłowe urządzenia do obróbki cieplnej
Rodzina 800H/800HT jest specjalnie stosowana w przypadkach, gdy wydajność mechaniczna w podwyższonych temperaturach oraz odporność na utlenianie lub karburowanie są istotnymi rozważaniami projektowymi.
