Wymiennik ciepła ze stali nierdzewnej o stałych rurach
Kompletne rozwiązanie w zakresie sprzętu termicznego obejmujące rury ASME SA213 TP304/316L i arkusze rurowe SA182 F304/316L, przeznaczone do zastosowań chemicznych, spożywczych, farmaceutycznych i korozyjnych.
Grupa Yuhong: Kompletne rozwiązania w zakresie wymienników ciepła
Yuhong Group Co., Ltd. projektuje i produkuje wysokiej jakości sprzęt termiczny, m.inwymienniki ciepła płaszczowo-rurowe (konstrukcje wymienników ciepła TEMA), zbiorniki ciśnieniowe i chłodnice powietrza. Dostarczamy każdy krytyczny element wewnętrzny, od pojedynczych rur po kompletne wiązki rur.

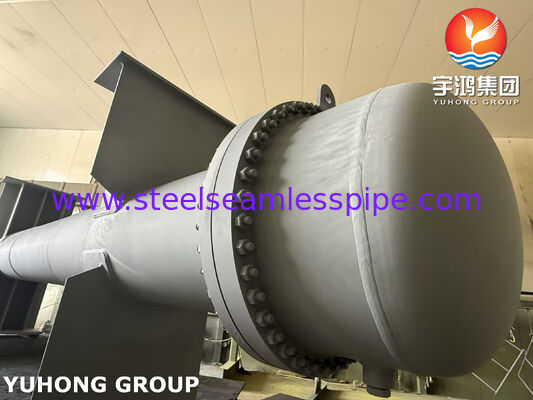

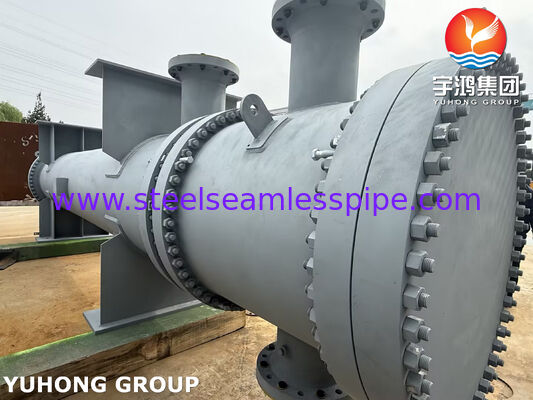

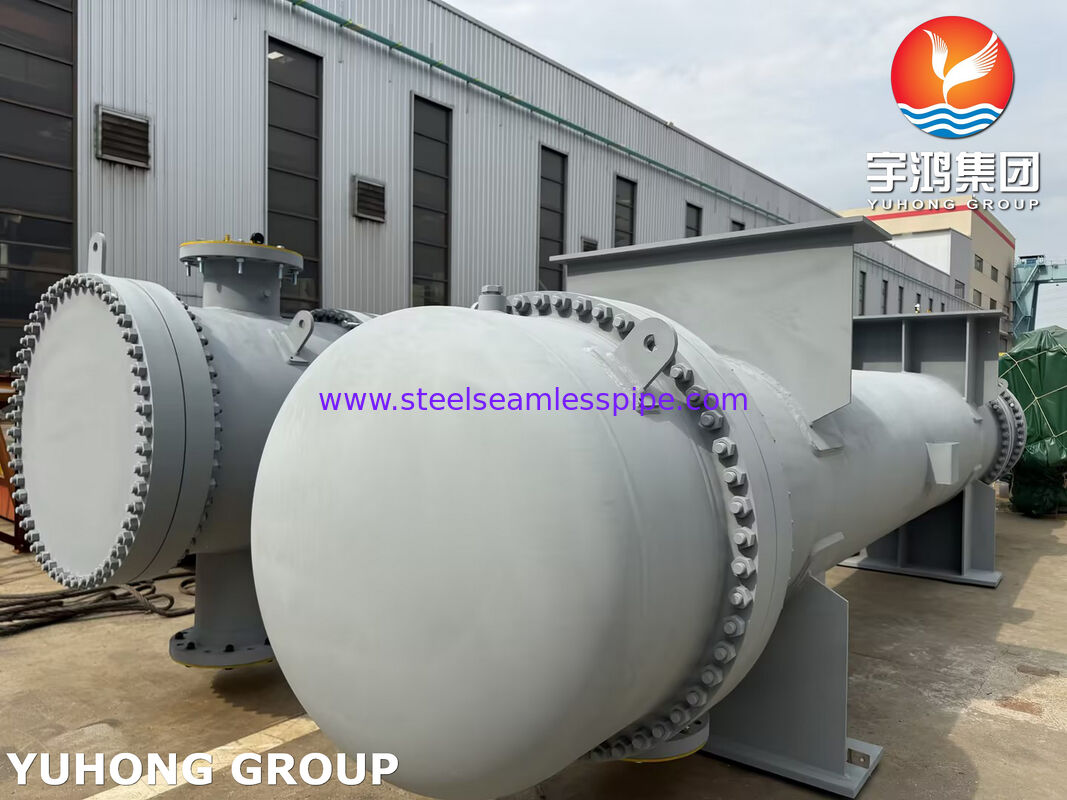

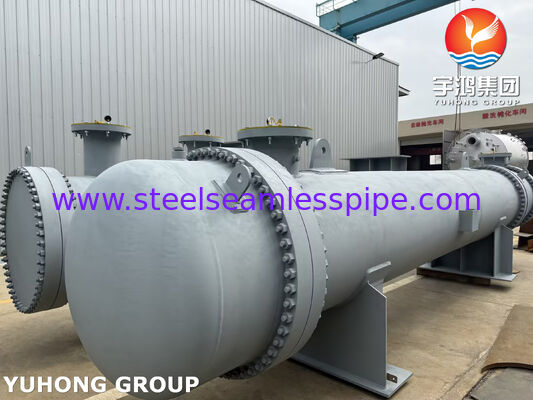

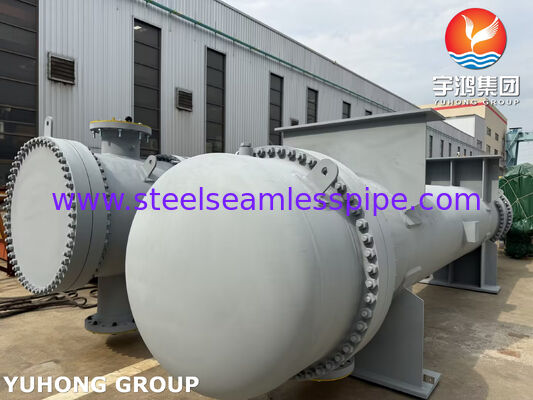

Produkt skupiający się na produkcie: Wymiennik ciepła ze stali nierdzewnej o stałych rurach
To solidne urządzenie wykonane w całości ze stali nierdzewnej jest przeznaczone do wymagających zastosowań korozyjnych i charakteryzuje się następującymi cechami:
- Materiał powłoki i kanału:Stal nierdzewna (wykończenie jaskrawo wyżarzane)
- Rury:ASME SA213 TP304/304L lub TP316/316L bez szwu ze stali nierdzewnej
- Arkusz rurowy:ASME SA182 F304/304L lub F316/316L, kuta stal nierdzewna
- Kanał końcowy/pokrywa:Możliwość demontażu z przyłączem kołnierzowym
- Siodła / podpory:Stal nierdzewna do montażu na fundamentach
- Tabliczka z nazwiskiem:Wyraźnie oznaczone identyfikacją YUHONG GROUP
Kluczowe komponenty i role wydajności
| Część | Materiał (typowy) | Rola w wydajności sprzętu |
|---|
| Rura wymiennika ciepła | ASME SA213 TP304/316L | Pierwotna powierzchnia wymiany ciepła; przenosi płyn po stronie rurki |
| Bezszwowa rura ze stali nierdzewnej | TP304/316L | Materiał rdzenia - odporny na korozję, łatwy do czyszczenia, długa żywotność |
| Arkusz rurowy wymiennika ciepła | SA182 F304/316L (kuty) | Nawiercona i rowkowana płyta, która utrzymuje wszystkie rury; oddziela stronę płaszcza od strony rury |
| Przegrody | Stal nierdzewna (304/316L) | Bezpośredni przepływ po stronie płaszcza przez rury, podpora rur przed wibracjami |
| Powłoka i kanał | Płyta ze stali nierdzewnej | Zawiera płyn po stronie powłoki; zapewnia granicę ciśnienia |
| Dysze/kołnierze | Kuta stal nierdzewna (SA182) | Połączenia wlotowe/wylotowe obu płynów |
| Siodła (podpory) | Stal nierdzewna | Noś ciężar statku; są odporne na korozję ze środowiska zewnętrznego |
Dlaczego stal nierdzewna?
Stal nierdzewną (304/304L lub 316/316L) wybieramy, gdy:
- Płyn procesowy jestżrący(rozcieńczone kwasy, chlorki, roztwory żrące)
- Czystość produktuma kluczowe znaczenie (farmaceutyczny, spożywczy, napojów, biotechnologiczny)
- Środowisko zewnętrznejest agresywny (przybrzeżny, morski, zakłady chemiczne)
316/316Ldodaje molibden w celu zwiększenia odporności na korozję wżerową i szczelinową w instalacjach zawierających chlorki.
Najważniejsze informacje techniczne
- Szczelne połączenia rura-blacha:Precyzyjne walcowanie + zgrzewanie uszczelnień z próbą hydrostatyczną
- Konstrukcja odporna na korozję:Powierzchnie zwilżane w całości ze stali nierdzewnej
- Możliwość czyszczenia:Zdejmowany kanał umożliwiający dostęp do końca rury
- Pełna zgodność z ASME:Projekt, materiały, produkcja zgodnie z kodem ASME
- Identyfikowalność materiału:Certyfikaty testów młyna dostarczone dla wszystkich komponentów
Przewodnik po wyborze projektu
| Typ projektu | Zalety | Ograniczenia | Najlepsze dla |
|---|
| Naprawiono arkusz rurowy | Najniższy koszt; brak wewnętrznych ruchomych części; kompaktowy | Wiązka rurek nieusuwalna; ograniczona różnica temperatur | Czyste, niezanieczyszczające usługi żrące |
| Pływająca głowa | Pakiet zdejmowany do czyszczenia; radzi sobie z dużymi różnicami temperatur | Droższe; więcej potencjalnych dróg wycieku | Usługi w zakresie zanieczyszczania; duże różnice temperatur |
| U-rurka | Pojedynczy arkusz rurowy; pakiet rozwija się swobodnie | Rur nie można czyścić mechanicznie wewnątrz kolanka typu U | Wysoka rozszerzalność cieplna; wysokie ciśnienie po stronie rury |
Dostawa wyłącznie komponentów
Poszczególne komponenty dostępne do naprawy lub modernizacji:
- Rury wymienników ciepła - stal nierdzewna bez szwu, docięte na wymiar
- Rury żebrowe – do dodawania powierzchni do istniejących wiązek
- Blacha rurowa wymiennika ciepła – kuta stal nierdzewna, nawiercana i rowkowana
- Przegrody, drążki kierownicze, przekładki - obrabiane maszynowo ze stali nierdzewnej
- Profile płaszczowe i ceownikowe – walcowane i spawane zgodnie ze specyfikacją
Typowe zastosowania
- Obróbka chemiczna:Ogrzewanie/chłodzenie rozpuszczalników, kwasów, zasad, roztworów soli
- Produkcja farmaceutyczna:Obiegi wody oczyszczonej, chłodzenie WFI, sterowanie reaktorem
- Jedzenie i napoje:Pasteryzacja, chłodzenie soku, ogrzewanie roztworu CIP
- Biotechnologia:Kontrola temperatury fermentora, przygotowanie buforu
- Wytwarzanie energii:Podgrzewacze wody zdemineralizowanej, chłodnice próbek
- Morski:Centralne systemy chłodzenia (obiegi świeżej wody)
Obsługiwane branże
| Przemysł | Typowa usługa | Wybór materiału |
|---|
| Chemiczny | Kwaśne/żrące ogrzewanie/chłodzenie | Stal nierdzewna 316L |
| Farmaceutyczny | Chłodzenie WFI, kondensacja czystej pary | 316L, elektropolerowany |
| Żywność i napoje | Pasteryzacja, CIP | 304 lub 316L |
| Moc | Podgrzewacze wody Demin, chłodnice próbek | 304L |
| Półprzewodnik | Systemy wody ultraczystej | 316L, elektropolerowany |
Zapewnienie jakości
Do każdego wymiennika ciepła dołączona jest obszerna dokumentacja:
- Certyfikaty testów młyna (MTC) dla wszystkich elementów utrzymujących ciśnienie
- Protokół z próby hydrostatycznej – po stronie rury i po stronie płaszcza
- Raport z kontroli wymiarowej
- Specyfikacja technologii spawania i uprawnienia spawacza
- Zdjęcie tabliczki znamionowej
- Opcjonalna kontrola strony trzeciej (SGS, BV, TÜV, Lloyds)
