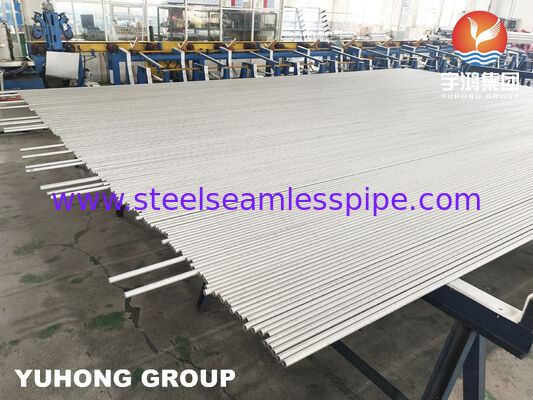

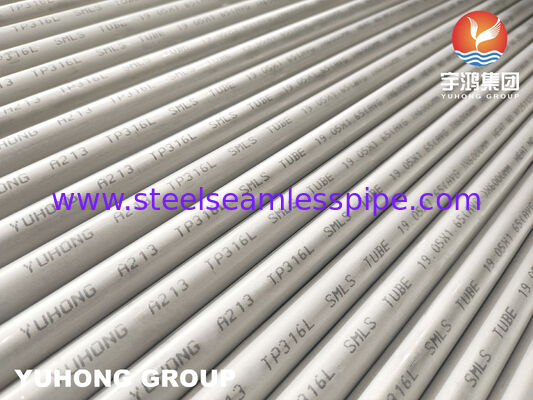

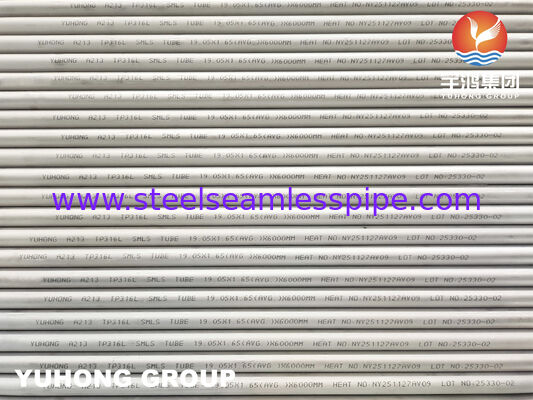

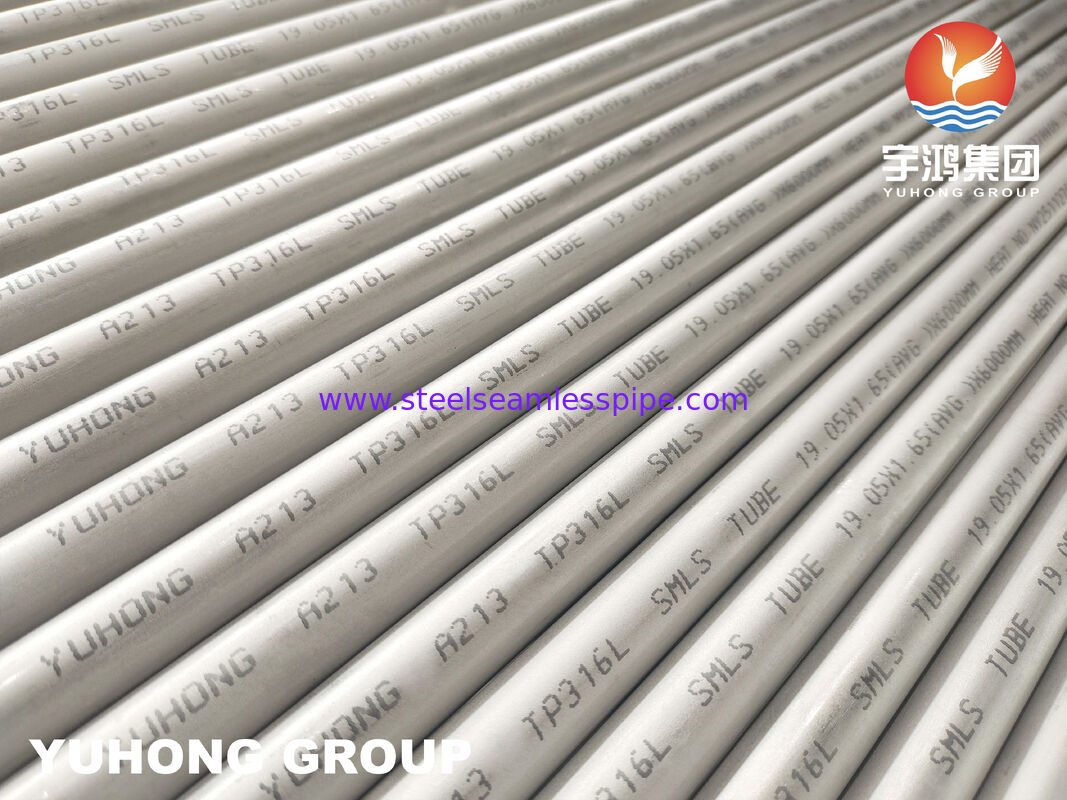

ASTM A213 TP316L Rura wymiennika ciepła ze stali nierdzewnej
Przegląd produktu
Rury wymienników ciepła z stali nierdzewnej ASTM A213 / ASME SA213 TP316L są szeroko stosowane w kondensatorach, kotłach, wymiennikach ciepła,i przemysłowych systemów przetwarzania cieplnego wymagających stabilnej odporności na korozję i niezawodnej skuteczności przenoszenia ciepła.
TP316L produkowane przez bezszworną obróbkę na zimno zapewniają lepszą spójność wymiarową, gładką jakość powierzchni,i stabilna kontrola grubości ściany dla zastosowań przemysłowych w zakresie transferu ciepła.
Materiał TP316L odpowiada:
Niska zawartość węgla pomaga poprawić kompatybilność spawania i zmniejsza ryzyko korozji międzyziarnistej po wytworzeniu lub obróbce termicznej.
Rury te są zwykle dostarczane w:
- Warunki wygrzewane
- Powierzchnia oczyszczona i pasywizowana
- Pozostałe urządzenia i urządzenia
Typowe zastosowania obejmują:
- Wymienniki ciepła petrochemiczne
- Systemy kondensatorów
- Sprzęt przetwarzający na morzu
- Systemy kotłowe
- Wyposażenie termiczne na morzu
- Systemy chłodzenia przemysłowego
Specyfikacja produktu
| Pozycja |
Specyfikacja |
| Standardowy |
ASTM A213 / ASME SA213 |
| Klasa materiału |
TP316L |
| Numer UNS |
S31603 |
| Klasa EN |
1.4404 |
| Rodzaj produktu |
Bezszwodowa rurka wymiennika ciepła |
| Proces produkcji |
Wciągnięte na zimno |
| Wykończenie powierzchni |
Ogrzewane i pasywizowane |
| Obsługa cieplna |
Roztwór wygrzany |
| Średnica zewnętrzna |
6.35 76,2 mm |
| Gęstość ściany |
00,71 8,0 mm |
| Długość |
Do 26 metrów |
| Końce rur |
Pozycja "Plat End" / "Bevel End" |
| Badania |
ET / UT / Hydro Test |
| Zastosowanie |
Wymiennik ciepła / kondensator / kotel |
TP316L Charakterystyka materiału
Stal nierdzewna TP316L zawiera molibden i małą zawartość węgla, co czyni ją odpowiednią do zastosowań w systemach przemysłowych narażonych na:
- Środowiska zawierające chlor
- Warunki wysokiej wilgotności
- Ciągły cykl cieplny
- Środki procesowe żrące
W porównaniu ze standardową rurą TP304 TP316L zapewnia lepszą odporność na:
- Korrozja z otworami
- Korrozja w szczelinach
- Utlenianie powierzchni
Dzięki temu TP316L nadaje się do wykorzystania w systemach przesyłu ciepła morskich, chemicznych i morskich.
Charakterystyka produkcji
Bezszwedzka konstrukcja z zimnym ciągnięciem
Bezproblemowe przetwarzanie na zimno pomaga poprawić:
- Konsekwencja tolerancji wymiarowych
- Gładkość powierzchni
- Jednorodność grubości ściany
- Zdolność do gięcia rur
Jest to szczególnie istotne w przypadku produkcji wymienników ciepła w formie muszli i rur.
Roztwór W stanie wygrzanego
Zgrzewanie roztworem pomaga:
- Przywrócenie elastyczności materiału
- Zmniejszenie stresu pozostałego
- Poprawa wydajności produkcji
Proces ten jest szczególnie przydatny po wygięciu lub rozszerzeniu rur.
Powierzchnia oczyszczona i pasywizowana
Ogrzewanie i pasywacja pomagają w usunięciu:
- Skala tlenków powierzchni
- Zanieczyszczenie barwnikiem cieplnym
- Nieczystości żelaza
Zwiększa to odporność na korozję w systemach kondensatorów i kotłów.
Właściwości mechaniczne
| Nieruchomości |
Wymóg TP316L |
| Wytrzymałość na rozciąganie |
≥ 485 MPa |
| Siła wydajności |
≥ 170 MPa |
| Wydłużenie |
≥ 35% |
| Twardość |
≤ 90 HRB |
Te właściwości obsługują:
- Rozszerzenie rur
- Wytwarzanie wymienników ciepła
- Długotrwała eksploatacja termiczna
Kontrola jakości i badania
Dostępne metody kontroli obejmują:
- Badanie prądu wirusowego (ET)
- Badanie ultradźwiękowe (UT)
- Badania hydrostatyczne

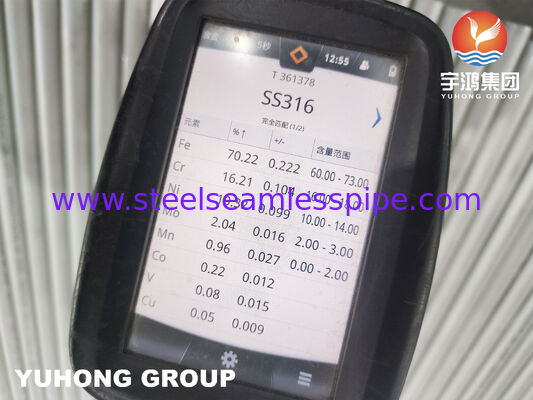

- Inspekcja PMI
- Kontrola wymiarów
- Kontrola jakości powierzchni
Dokumenty fakultatywne:
- EN 10204 3.1 MTC
- Sprawozdanie z inspekcji dokonanej przez stronę trzecią
- Świadectwo surowca
Zalety produktu
| Cechy |
Korzyści techniczne |
| Materiał TP316L |
Zwiększona odporność na korozję |
| Bezproblemowe budownictwo |
Zmniejsza ryzyko związane ze spawaniem |
| Proces ciągnięcia na zimno |
Lepsza spójność wymiarowa |
| Powierzchnia omazana |
Czystej powierzchni |
| Roztwór wygrzany |
Zwiększona elastyczność |
| Niska zawartość węgla |
Lepsza kompatybilność spawania |
