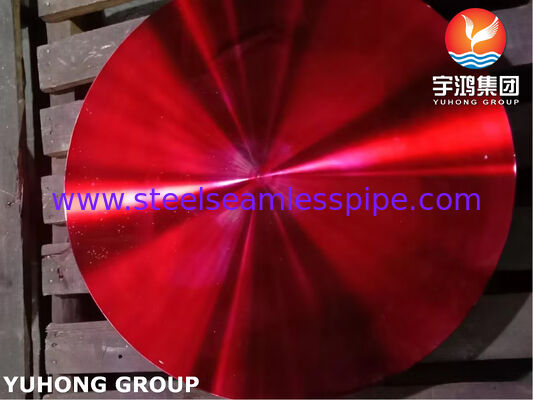

ASME SA240 304 Płytka rur ze stali nierdzewnej z precyzyjnymi otworami wiertnymi CNC do rdzenia wymiennika ciepła zgodna ze standardami TEMA

Szukasz ekonomicznego, odpornego na korozję rozwiązania dla systemu termicznego niewykorzystującego wody morskiej? W przypadku lekkich i średnich zastosowań przemysłowych wybór walcowanego arkusza rurowego zamiast drogiego kucia jest najmądrzejszym sposobem na optymalizację budżetu na sprzęt.

Yuhong Group Co., Ltd.specjalizuje się w produkcji elementów wierconych precyzyjnieASME SA240 304 (SA240 typ 304) blachy rurowe ze stali nierdzewnej. Jako rdzeń konstrukcyjny w wymiennikach ciepła płaszczowo-rurowych, nasze arkusze rur z walcowanych płyt zapewniają stabilne właściwości mechaniczne, doskonałą sanityzację i niezawodne uszczelnienie rura-arkusz dla głównych gałęzi przemysłu przetwórczego na całym świecie.

Do umiarkowanych cykli termicznych, z wykorzystaniem certyfikowanychPłyta walcowana ASME SA240 klasy 304znacznie skraca czas realizacji dostaw materiałów i początkowe koszty zakupu w porównaniu do kutych półfabrykatów ASTM A182.

[Wybór konstrukcji na podstawie parametrów inżynieryjnych] ├── Płyta ASME SA240 304: najlepsza dla grubości ≤75 mm, ciśnienia ≤30 bar (wysoce opłacalna) └── ASTM A182 F304 Kucie: wymagane w przypadku grubych ścianek, wysokiego ciśnienia i ekstremalnych cykli termicznych

• Ekonomiczna odporność na korozję:Austenityczna stal nierdzewna klasy 304 zapewnia doskonałą odporność na kwasy organiczne, wodę pitną, parę i czyste płyny dopuszczone do kontaktu z żywnością (odpowiednik odporności wżerowej,PREN≈19.

• Precyzyjne mikrowiercenie CNC:Każdy otwór na rurę jest wykonywany za pomocą zautomatyzowanego wielowrzecionowego wiercenia CNC w celu uzyskania mikrotolerancji+0,05 / -0,00 mm, zapobiegając wyciekom obejściowym i zapewniając bezproblemowe dopasowanie do rur bez szwu ze stali nierdzewnej.

• Rowki rozszerzające pierścieniowe:Obrobione maszynowo z 2 lub 3 precyzyjnymi rowkami na otwór, aby zmaksymalizować mechaniczną wytrzymałość na wyciąganie rur ciągnionych na zimno podczas fazy rozszerzania hydraulicznego (walcowania).

Każdy arkusz rurowy płytowy jest dostarczany z certyfikatemEN 10204 3.1 Certyfikat testu młyna (MTC)gwarantujące zgodność chemiczną i mechaniczną surowca.

• Przetwarzanie żywności i napojów:Instalacje pasteryzacji, chłodziarki do soków/syropów i urządzenia sanitarne dla mleczarstwa.

• Farmacja i biotechnologia:Pętle chłodzące wodę do wtrysku (WFI) i płozy dystrybucyjne wody o wysokiej czystości.

• HVAC i ciepłownictwo:Przetwornice pary na wodę i generatory ciepłej wody do budynków komercyjnych.

• Urządzenia pomocnicze elektrowni:Podgrzewacze wody zdemineralizowanej i układy chłodzenia oleju smarowego turbin.

Podczas wymiany zanieczyszczonej lub nieszczelnej blachy rurowej wymiennika ciepła istotne jest unikanie rozbieżności konstrukcyjnych. Przed złożeniem zamówienia prosimy o zapoznanie się z poniższymi punktami:

1. Sprawdź podziałkę i wzór rury:Sprawdź, czy Twój układ wykorzystuje trójkątny (30°/60°) układ o wysokim współczynniku termotransferu lub Kwadrat (90°) wzór ułatwiający mechaniczne czyszczenie dętki zewnętrznej.

2. Konfiguracja powierzchni uszczelki:Określ profil uszczelnienia — płaska powierzchnia (FF), wypukła powierzchnia (RF) lub pióro i wpust — pasujący do wymagań uszczelki zwijanej spiralnie lub z metalowym płaszczem.

3. Weryfikacja wyrównania przegród:Upewnij się, że linie podziału przejścia i wzory śrub konstrukcyjnych drążków kierowniczych idealnie pasują do układu ceownika lub maski.

Yuhong Group to globalny producent pojedynczych komponentów, jak również w pełni zintegrowanychwiązki rur wymiennika ciepła:

• Rury wymiennika ciepła:Pasujące rury bez szwu ze stali nierdzewnej (304/304L/316L) przycięte na wymiar z przygotowaniem końcówek.

• Rozszerzone powierzchnie:Rury ożebrowane aluminium (rurki lamelowe) do przemysłowych chłodnic powietrza.

• Sprzęt wewnętrzny:Obrabiane maszynowo przegrody segmentowe, drążki kierownicze, przekładki ze stali węglowej i niestandardowe uszczelki.

Przyspiesz realizację prac konserwacyjnych. Wyślij swoje układy PDF, pliki CAD lub fizyczne szkice wymiarowe bezpośrednio do naszego biura inżynierskiego:

📧E-mail: jimmy@steelseamlesspipe.com

Aby przyspieszyć wycenę, prosimy o podanie:

• Zewnętrzna średnica arkusza rurowego (OD) i grubość gotowej blachy.

• Całkowita liczba otworów na rurki, wzór układu i średnica zewnętrzna rury.

• Szacowana temperatura płynu roboczego i ciśnienia projektowe.

Nasz zespół sprzedaży technicznej przeprowadzi kompleksową wycenę handlową i weryfikację wymiarową w ciągu 48 godzin.
