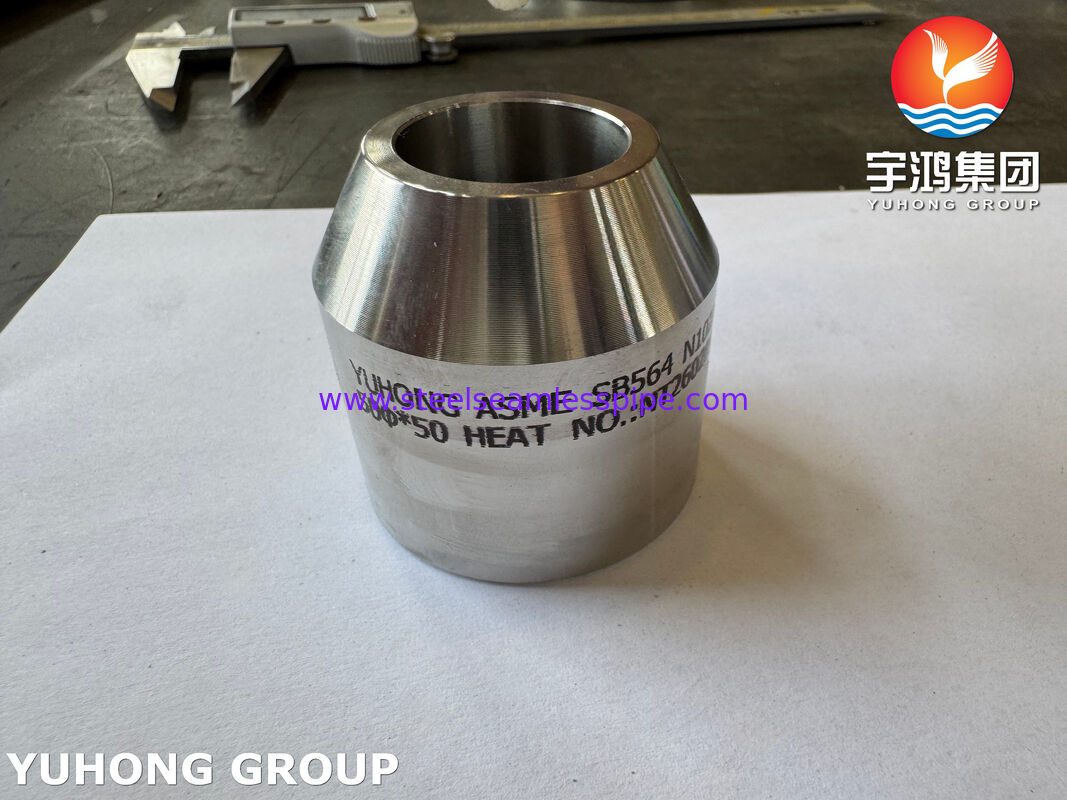

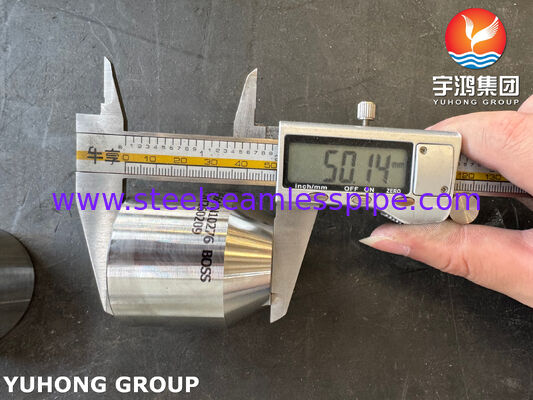

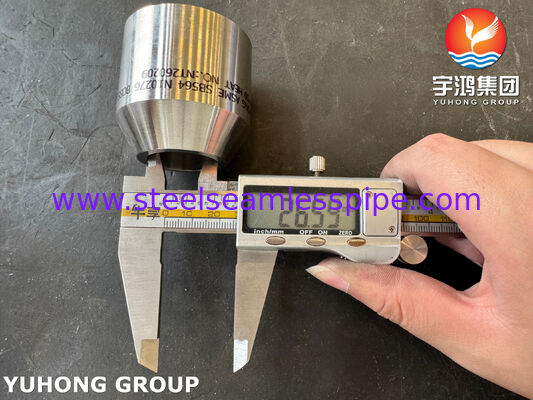

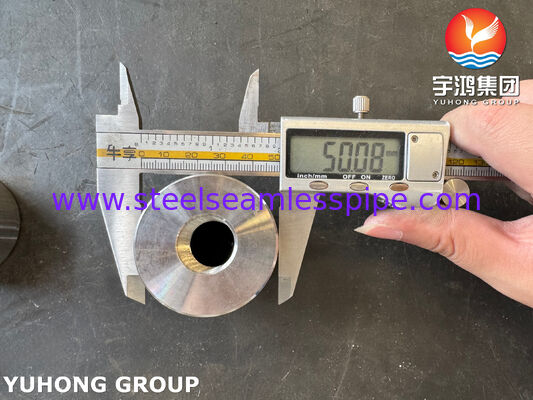

ŁĄCZNIK ZE STALI NIKLOWEJ KUTY ASME SB564 N10276 BOSS B16.11 MSS SP-97

I. Podstawowa definicja

Złącze piasty, zwane także kutym odgałęzieniem lub półzłączem, to rodzaj kutego złącza odgałęzionego regulowanego przez ASME B16.11. Jest to kompaktowa, grubościenna armatura przyspawana do zewnętrznej ściany głównych rur, służąca do podłączania małych odgałęzień, przyłączy przyrządów, portów spustowych i wentylacyjnych. Nazywa się go po prostu „szefem szefa” w dziedzinie inżynierii krajowej.

II. Struktura i klasyfikacja

1. Dwa podstawowe typy połączeń

• Gwintowany szefWyposażone w gwinty wewnętrzne NPT/BSP. Po przyspawaniu do głównej rury można ją bezpośrednio wyposażyć w manometry, przetworniki, małe zawory i rurki do pobierania próbek, powszechnie stosowane w rurociągach przyrządów.
• Głowica spawana gniazdowoZaprojektowane z wewnętrznym otworem kielichowym do spawania pachwinowego rur o małych średnicach. Charakteryzuje się doskonałą odpornością na ciśnienie i jest stosowany w gałęziach technologicznych o małych średnicach. Mniej popularne typy obejmują występy z spoiną doczołową, występy wydłużone i występy czołowe kołnierza.

2. Charakterystyka ogólna

• Zakrzywiona podstawa w kształcie siodła pasująca do zewnętrznej średnicy głównej rury do spawania;
• Pogrubiony, wypukły występ na górze, aby wzmocnić naprężenia w wywierconych otworach i uniknąć pęknięcia pod wysokim ciśnieniem;
• W pełni kuta konstrukcja o grubości ścianki znacznie większej niż standardowe krótkie rury, dostępna w klasach ciśnienia 3000#, 6000# i 9000#.

III. Funkcje i scenariusze zastosowań

• Dotknij małych odgałęzień przyrządów na głównych rurociągach (dla ciśnienia, poziomu, temperatury i punktów pobierania próbek);
• Zapewnić małe porty do odpowietrzania, opróżniania i uwalniania powietrza z rurociągu;
• Służą jako odgałęzienia o małej średnicy (NPS 1/8" ~ NPS 4") jako opłacalna alternatywa dla droższych oletów;
• Standardowa armatura do rurociągów wysokotemperaturowych i wysokociśnieniowych w przemyśle energetyki jądrowej, chemicznym, naftowo-gazowym i elektrowniach.

IV. Podstawowe różnice między szefem a Oletem

V. Materiały i standardy

• Obowiązujące normy: ASME B16.11, MSS SP-97
• Typowe materiały: stal węglowa A105, stal nierdzewna A182 F304/F316, stal stopowa F22/F91, stal duplex 2205/2507, stop niklu
• Zakres rozmiarów: NPS 1/8" ~ 4"

VI. Uwaga dodatkowa: Wyraźne połączenie szefa można łatwo pomylić

Złączka stosowana w przemyśle wężowym to szybkozłączka do węży parowych i powietrznych, która całkowicie różni się od kutych głowic rurowych. Termin „czop” w inżynierii rurociągów oznacza wyłącznie kute łączniki piasty siodłowej.

Czop jest siodłowym kutym odgałęzieniem, przyspawanym do zewnętrznej ściany głównych rur, specjalnie wyprodukowanym jako wzmocnione połączenia dla przyrządów, otworów wentylacyjnych i odgałęzień o małej średnicy.
