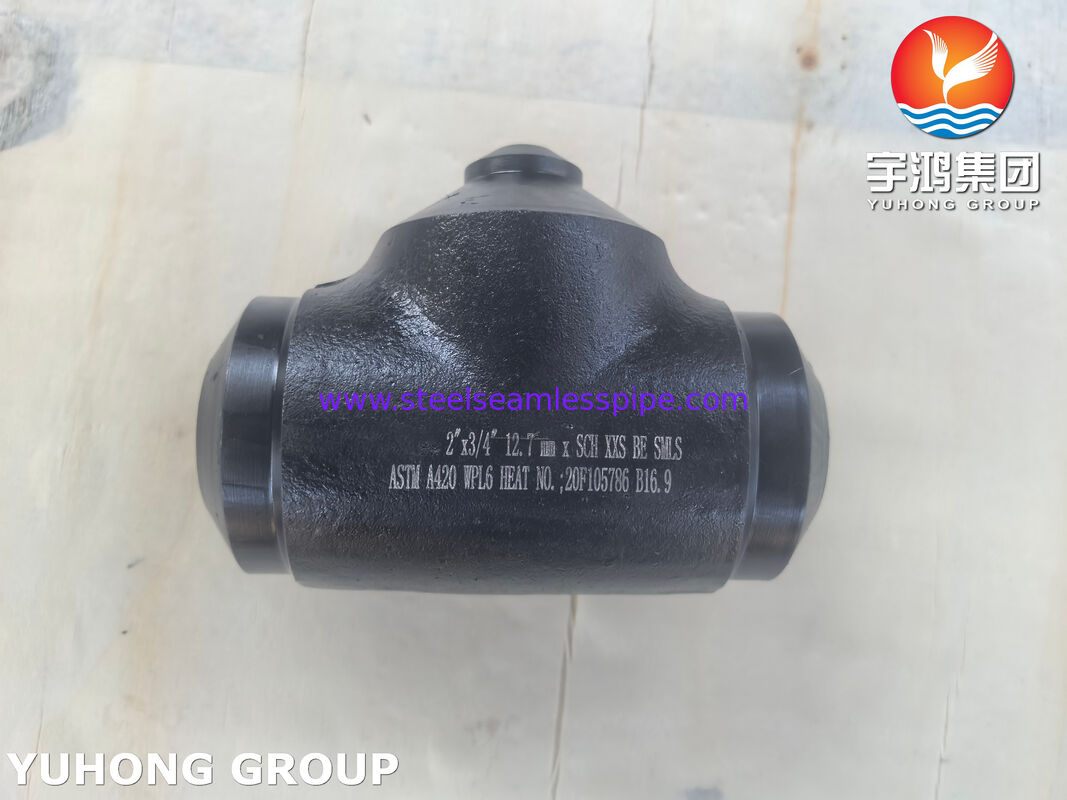

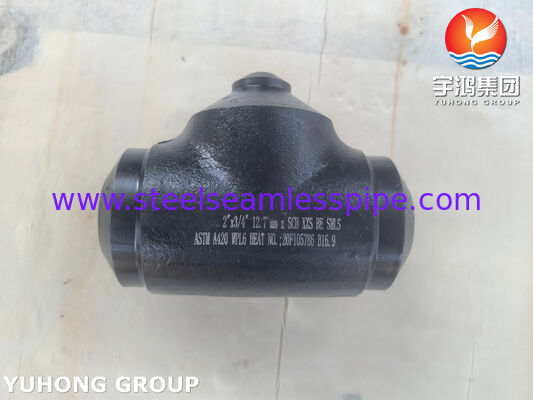

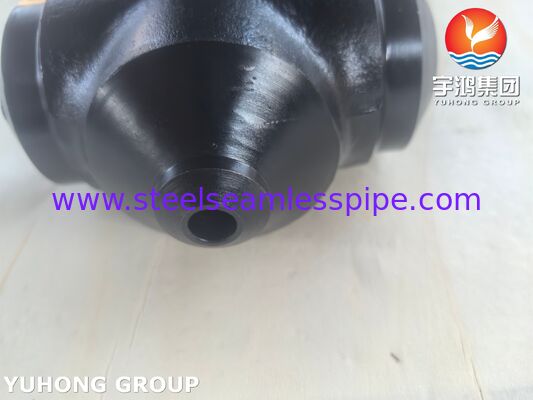

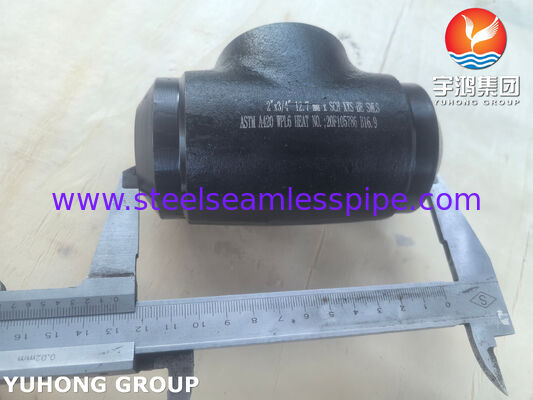

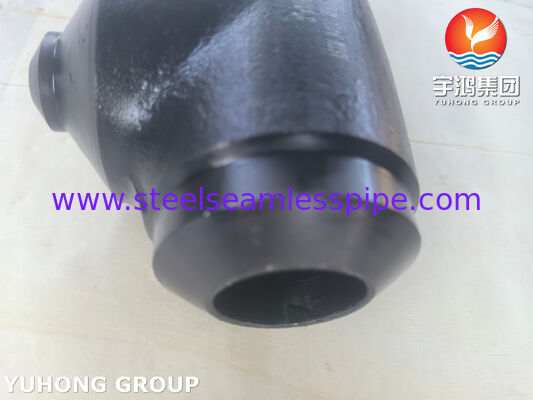

ASTM A420 WPL6 Niskotemperaturowe łączniki ze stali węglowej LTC Reducing Tee Buttweld Fitting

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	Trójnik redukcyjny ASTM A420 WPL6 ze stali węglowej

Zapłata:

Minimalne zamówienie:	1 szt
Szczegóły pakowania:	Skrzynia ze sklejki lub paleta
Czas dostawy:	7 dni
Zasady płatności:	Akredytywa, T/T

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (348)

Bezszwowa rura ze stali nierdzewnej (343)

Dwustronna rura ze stali nierdzewnej (137)

Dwustronna rura ze stali nierdzewnej (39)

Rurka igłowa (171)

Fin Tube (745)

Wymiennik ciepła (36)

Rura wymiennika ciepła (476)

Zestaw rur wymiennika ciepła (54)

Arkusz rurowy wymiennika ciepła (129)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (62)

Spawana rura ze stali nierdzewnej (134)

Nikiel rur (276)

Rura ze stopu niklu (108)

Rura ze stopu miedzi (258)

Rura ze stali stopowej (222)

Rurka tytanowa (22)

Jasna rura wyżarzana (166)

Rura kotła (161)

okucie stalowe (876)

Kołnierz stalowy (679)

Inni (412)

Elementy okładzin (9)

Szczegółowy opis produktu

Nazwa produktu:	Trójnik redukcyjny	Specyfikacja:	ASTM A420, ASME SA420
Tworzywo:	WPL6	Od:	1/8”NB do 48”NB
Wt:	Harmonogram 10s - Harmonogram XXS	Powierzchnia:	Czarny obraz
Aplikacja:	Wytwarzanie energii, ropa i gaz, przetwarzanie chemiczne, rurociąg
Podkreślić:	ASTM A420 WPL6 kształtka ze stali węglowej , redukcyjne trójnik niskotemperaturowy , kształtki do spawania doczołowego z gwarancją

Złączka redukcyjna trójnikowa ze stali węglowej niskotemperaturowej ASTM A420 WPL6 LTC do spawania doczołowego

Złączka redukcyjna trójnikowa ze stali węglowej ASTM A420 WPL6LTC (stal węglowa niskotemperaturowa) Złączka do spawania doczołowego to element połączeniowy odgałęzienia rurociągu ze stali węglowej, wykonany zgodnie z wymaganiami wymiarowymi i tolerancyjnymi ASME B16.9, posiadający trzy końce ze skośnymi przygotowaniami do spawania zgodnie z ASME B16.25, gdzie odgałęzienie ma mniejszy nominalny rozmiar rury (NPS) niż główny prosty przewód. Jest produkowany ze stali węglowo-manganowej (WPL6) po normalizacji, z testem udarności, zgodnej z ASTM A420, specjalnie zaprojektowanej do wytrzymywania ciśnienia wewnętrznego, naprężeń mechanicznych i szoku termicznego, przy jednoczesnym zachowaniu gwarantowanej plastycznej odporności na uderzenia w temperaturach pracy do -45°C (-50°F). Jego główną funkcją inżynieryjną jest trwałe rozdzielanie lub łączenie przepływu płynu między rurociągami o różnych średnicach za pomocą pełnowypałowych złączy spawanych doczołowo, bez potrzeby stosowania dodatkowych wzmocnień.

Skład chemiczny Złączka redukcyjna trójnikowa ze stali węglowej niskotemperaturowej ASTM A420 WPL6 LTC do spawania doczołowego

Mn	C	P	S	Si	Cr	Mo	Ni	V	Cu	Cb
0.050-1.35	0.3	0.035	0.04	0.15-0.40	0.3	0.12	0.4	0.08	0.4	0.02

Właściwości mechaniczne Złączka redukcyjna trójnikowa ze stali węglowej niskotemperaturowej ASTM A420 WPL6 LTC do spawania doczołowego

Norma	Granica plastyczności 0,2% (MPa) min.	Wytrzymałość na rozciąganie (MPa) min.
ASTM A420	35	60-95

Temperatura badania udarności złączek spawanych doczołowo ze stali węglowej niskotemperaturowej ASTM A420 LTC

Klasa	Temperatura badania udarności, °C (°F)
WPL6	-50 (-45)
WPL9	-100 (-75)
WPL3	-150 (-100)
WPL8	-320 (-195)

Złączki rurowe ASTM A420 WPL6 VS Złączki rurowe ASTM A234 WPB

Cecha	ASTM A420 WPL6	ASTM A234 WPB (klasa standardowa)
Temperatura pracy	Do -50°F (-45°C)	Do -20°F (-29°C)
Badanie udarności	Obowiązkowe (uderzenie młotem Charpy'ego z karbem V)	Opcjonalne (zazwyczaj nie wymagane, chyba że określono inaczej)
Obróbka cieplna	Wymagana normalizacja	Zazwyczaj akceptowalny stan po uformowaniu
Główne zastosowanie	Serwis niskotemperaturowy/kriogeniczny	Serwis w umiarkowanych temperaturach

Podstawowa funkcja tego typu redukcyjnego trójnika-- Utworzenie małego odgałęzienia z większego głównego rurociągu.
Łączy ciągłą główną linię procesową i odgałęzia mniejszą pomocniczą linię pod kątem 90°.
Połączenie "trójnik + redukcja średnicy w jednej złączce"
1. Eliminuje potrzebę montażu oddzielnego trójnika równego + reduktora koncentrycznego.
2. Mniej złączy spawanych - niższe ryzyko wycieku, oszczędność miejsca i pracy instalacyjnej.
3. Wytrzymała konstrukcja ścianki - Zaprojektowana do pracy pod wysokim ciśnieniem, wzmocniona grubość ścianki dla wymagających rurociągów procesowych.

Zastosowania

Zakłady LNG, instalacje kriogeniczne, rurociągi przesyłowe gazu ziemnego
Systemy procesowe petrochemiczne/rafineryjne niskotemperaturowe
Instalacje morskie do ropy i gazu, instalacje naziemne do pracy w niskich temperaturach
Rurociągi płynów niskotemperaturowych w elektrowniach
