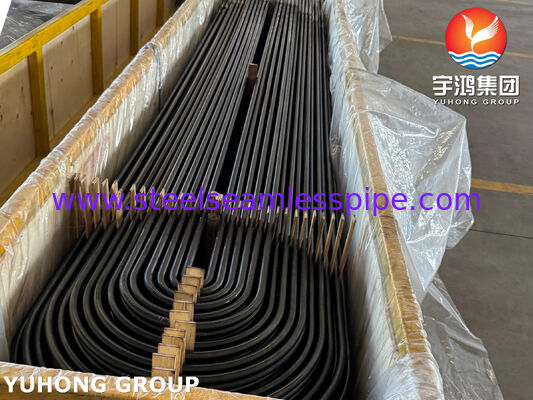

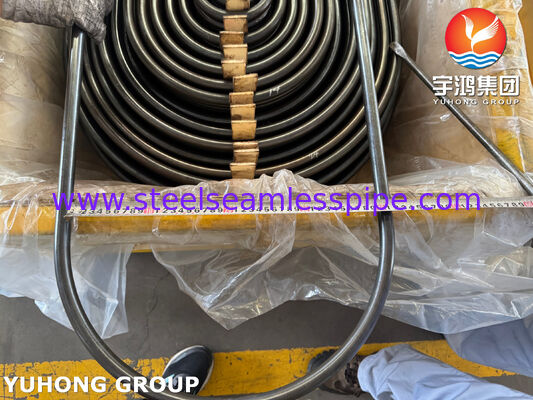

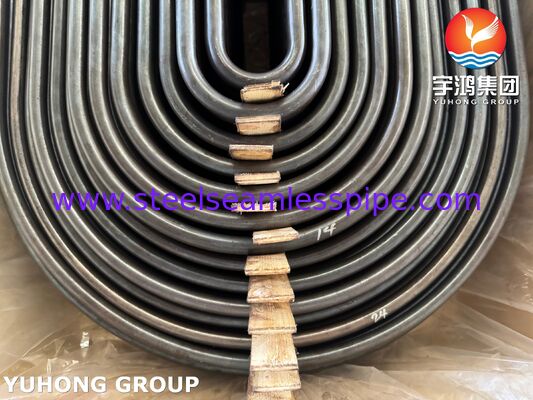

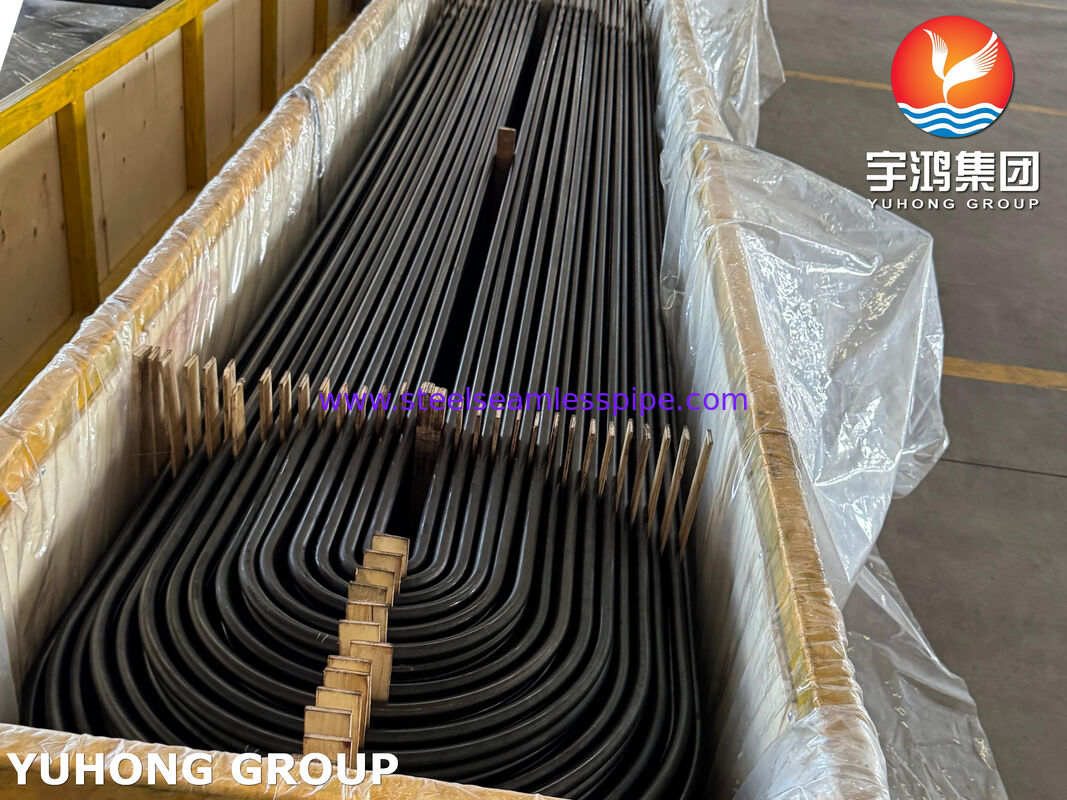

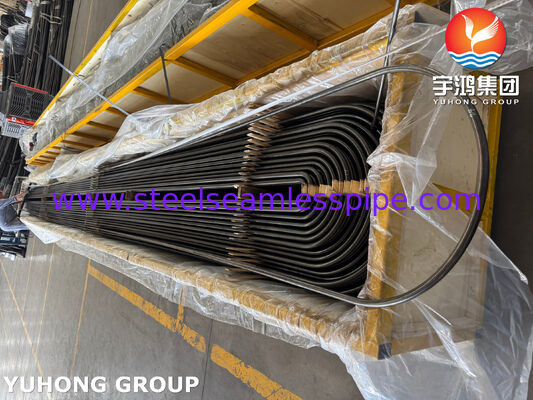

Bezszwowe rury U ze stali węglowej ASTM A179 ASME SA179 do wymienników ciepła i skraplaczy

Przegląd produktu

Bezszwowe rury U ze stali węglowej ASTM A179 / ASME SA179 są produkowane z bezszwowych rur ze stali niskowęglowej i poddawane precyzyjnemu gięciu w kształt litery U do zastosowań w wymiennikach ciepła typu płaszczowo-rurowego.

Konfiguracja rur w kształcie litery U umożliwia kompensację rozszerzalności cieplnej w wiązkach rur wymiennika ciepła, dzięki czemu są one powszechnie stosowane w wymiennikach ciepła z rurami w kształcie litery U, skraplaczach i podgrzewaczach wody zasilającej kotły.

Produkowane zgodnie z wymaganiami ASTM A179 / ASME SA179, rury te są wytwarzane z kontrolowanym składem chemicznym, właściwościami mechanicznymi, tolerancjami wymiarowymi i stanem powierzchni.

Materiał i norma

Bezszwowa rura U ze stali niskowęglowej A179

Norma: ASTM A179 / ASME SA179
Klasa materiału: A179
Typ materiału: Stal niskowęglowa
Typ rury: Bezszwowa rura U
Proces produkcji: Bezszwowa rura ciągniona na zimno + gięcie w kształt litery U

ASTM A179 określa bezszwowe rury ze stali niskowęglowej ciągnione na zimno, stosowane w rurowych wymiennikach ciepła, skraplaczach i podobnych urządzeniach do wymiany ciepła.

Proces produkcji

Produkcja rur bezszwowych

Surowe kęsy stali węglowej są przetwarzane na rury bezszwowe w kontrolowanych procedurach produkcyjnych.

Ciągnienie na zimno

Ciągnienie na zimno stosuje się w celu uzyskania:

• Kontrolowanej średnicy zewnętrznej
• Dokładnej grubości ścianki
• Poprawionej jakości powierzchni

Proces gięcia w kształt litery U

Proste rury bezszwowe są gięte w kształt litery U zgodnie z wymaganiami projektowymi wymiennika ciepła.

Kluczowe parametry obejmują:

• Promień gięcia rury
• Długość prostego odcinka
• Średnica gięcia w kształt litery U
• Długość ramienia

Obróbka cieplna i kontrola

Po gięciu rury podlegają wymaganym procesom, w tym:

• Wyżarzanie odprężające (jeśli określono)
• Czyszczenie
• Kontrola wymiarowa
• Badania nieniszczące

Cechy techniczne

Bezszwowa konstrukcja rury

Bezszwowa konstrukcja zapewnia jednolitą geometrię rury bez podłużnych spoin spawanych.

Konstrukcja rury U

Konfiguracja w kształcie litery U umożliwia montaż wiązek rur w wymiennikach ciepła, gdzie należy uwzględnić rozszerzalność cieplną.

Indywidualne gięcie

Rury U mogą być produkowane zgodnie z:

• Rysunkami wymiennika ciepła
• Wymaganiami TEMA
• Specyfikacjami klienta

Specyfikacje produktu

Dostępne wymiary

Zastosowania

Wymiennik ciepła typu płaszczowo-rurowego

Rury U ASTM A179 są powszechnie stosowane w:

• Wymiennikach ciepła z rurami w kształcie litery U
• Procesowych wymiennikach ciepła
• Przemysłowych urządzeniach chłodniczych

Urządzenia skraplające

Zastosowania obejmują:

• Skraplacze w elektrowniach
• Skraplacze powierzchniowe
• Systemy chłodzenia

Urządzenia kotłowe

Stosowane w:

• Podgrzewaczach wody zasilającej kotły
• Urządzeniach energetyki cieplnej
• Systemach odzysku ciepła

Rafinerie ropy naftowej i zakłady chemiczne

Nadaje się do:

• Wymienniki ciepła w rafineriach
• Urządzenia do przetwarzania chemicznego
• Przemysłowe systemy termiczne

Kontrola jakości i inspekcja

Procedury inspekcyjne mogą obejmować:

Badania materiałowe

• Analiza składu chemicznego
• Badanie właściwości mechanicznych

Kontrola wymiarowa

• Pomiar średnicy zewnętrznej
• Kontrola grubości ścianki
• Weryfikacja długości rury
• Kontrola promienia gięcia

Badania nieniszczące

• Badanie prądami wirowymi (ET)
• Badanie ultradźwiękowe (UT)
• Badanie hydrostatyczne

Wymagania inspekcyjne mogą być dostosowane do specyfikacji projektu.

Pakowanie

Rury U ASTM A179 / ASME SA179 są pakowane zgodnie z wymaganiami transportu eksportowego.

Metody pakowania:

• Wiązki rur
• Folia ochronna
• Drewniane skrzynie
• Opakowania stalowe

Oznakowanie rur może obejmować:

• Oznaczenie normy
• Klasa materiału
• Informacje o rozmiarze
• Numer wytopu
