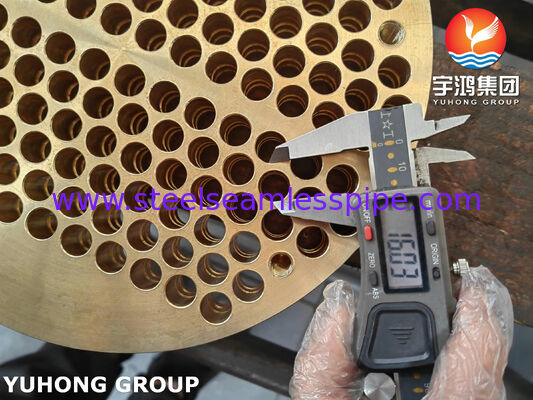

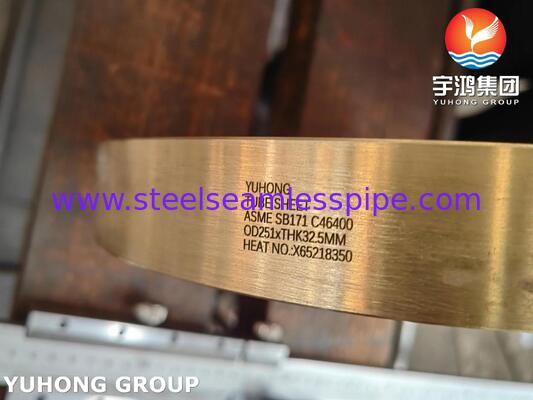

ASME SB171 C46400 Tkaniny z stopów miedzi do wymienników ciepła w muszli i rurze

ASME SB171 C46400 tabliczka jest elementem wymiennika ciepła ze stopu miedzianego wyprodukowany z materiału stopu miedziankowego C46400.

Płytka rurkowa jest zainstalowana pomiędzy warstwą ciepła i warstwą ciepła wymiennika ciepła.

C46400 jest powszechnie nazywanyPłytki żeglugowe, stop miedzi i cynku stosowany w wyposażeniu morskim i przemysłowym.i konfiguracja połączenia są wytwarzane zgodnie z projektem sprzętu i rysunkami inżynieryjnymi.

Materiał i norma

C46400 Stop miedziany

Standardy materiałów:ASME SB171
Klasa materiału:C46400
U.N.S.:C46400
Rodzaj materiału:Zestaw miedziano-cynkowy / mosiądz wojskowy
Rodzaj produktu:Tłuszcz wymiennika ciepła

ASME SB171 obejmuje płytę, arkusze i kółka ze stopu miedzianego dla naczyń ciśnieniowych, kondensatorów i wymienników ciepła.

W przypadku wytworzonej tablicy rur materiał C46400 jest obróbkowany do wymaganej geometrii tablicy rur zgodnie z projektem wymiennika ciepła.

C46400 Bursztyn okrętowy

C46400 jest stopem miedzi i cynku zawierającym miedź i cynk jako główne elementy stopu.

Materiał jest powszechnie określany jako:Płytki żeglugowe.

Typowe elementy stopu obejmują:

• Miedź (Cu)
• Zynk (Zn)
• Stal (Sn)
• Ołów (Pb), w stosownych przypadkach zgodnie z wymogami dotyczącymi określonej klasy

Skład chemiczny i właściwości mechaniczne muszą być zgodne z obowiązującymi wymogami ASME SB171 dla C46400.

Projektowanie tablicy

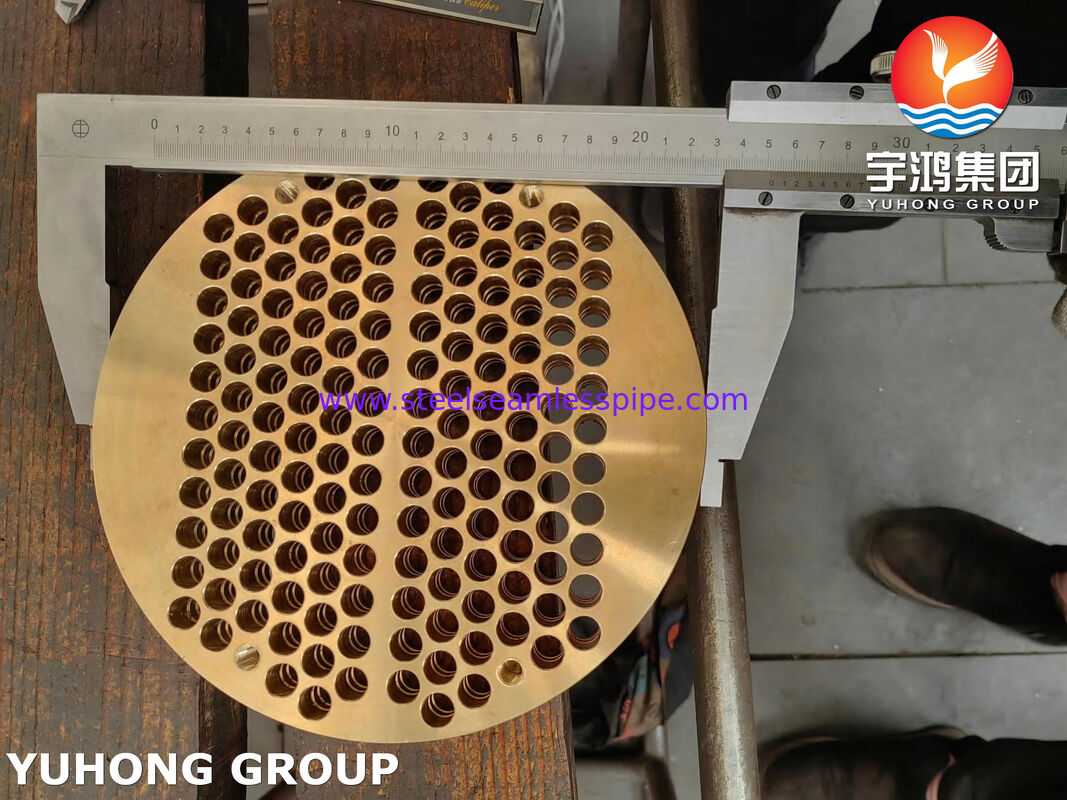

Układ otworów rur

Płytka rur jest obrobiona z wieloma otworami rur zgodnie z układem rur wymiennika ciepła.

Kluczowe parametry obejmują:

• Średnica otworu rury
• Odległość rury
• Wzorzec rury
• Liczba otworów rur
• Tolerancja otworów rur

Do wspólnych układów rur należą:

• Trójkątny ton
• Pomiar kwadratowy
• Obrotowy kwadratowy rozmiar

Końcowy układ powinien być zgodny z rysunkiem inżynieryjnym wymiennika ciepła.

Oddzielenie po stronie muszli i po stronie rury

Płytka rur oddziela kanały przepływu po stronie powłoki i po stronie rur, zapewniając jednocześnie strukturalny interfejs dla wiązki rur.

Połączenie rury

W zależności od konstrukcji wymiennika ciepła, rury mogą być podłączone do arkusza rury poprzez:

• Rozszerzenie rur
• Spawanie pieczęci
• Spawanie wytrzymałościowe
• Rozszerzenie + spawanie uszczelnienia

Metoda podłączenia powinna być określona zgodnie z projektem urządzenia i specyfikacją projektu.

Proces produkcji

C46400 Przygotowanie materiału

Materiał ze stopu miedzi C46400 jest dostarczany zgodnie z obowiązującymi wymogami ASME SB171.

Cięcie płyt lub okręgów

Surowce są cięte do wymaganych wymiarów płyny rurkowej.

Obróbka CNC

Płytka rur jest obróbkowana zgodnie z rysunkami inżynieryjnymi.

Obróbka może obejmować:

• Obróbki obróbkowe o średnicy zewnętrznej
• Obróbka grubościowa
• Wykopywanie otworów rur
• Wyrobki wiertnicze
• Obróbka w rowu
• W obliczu

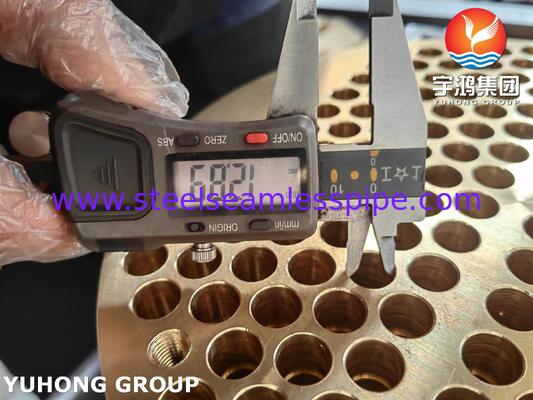

Wykrywanie otworów rur

Otwory rurowe są obróbkowane zgodnie ze specyfikacją:

• Średnica zewnętrzna rury
• Odległość rury
• Tolerancja do otworów
• Układ rur

Ostateczna inspekcja

Zakończone arkusze rur są sprawdzane pod kątem dokładności wymiarowej, stanu powierzchni, położenia otworu rury i innych wymagań projektowych.

Specyfikacja produktu

Dostępne wymiary

Wymiary tablicy rur są zwykle dostosowywane zgodnie z rysunkami wymiennika ciepła.

Wnioski

Wymiennik ciepła z muszli i rury

Płyty rur ASME SB171 C46400 mogą być wykorzystywane jako elementy konstrukcyjne w zespołach wymienników ciepła.

Do zastosowań należą:

• Wymienniki ciepła procesowe
• Przemysłowe wymienniki ciepła
• Kondensatory
• Chłodnicze
• Sprzęt do procesów termicznych

Sprzęt kondensatora

Płyty rur C46400 mogą być produkowane do zespołów kondensatorów zgodnie z określonym materiałem rur i środowiskiem pracy.

Sprzęt morski i przemysłowy

C46400 Bursztyn morski jest również stosowany w wyposażeniu morskim i przemysłowym, w których określony stop miedzi jest odpowiedni do warunków projektowych.

Kontrola jakości i inspekcja

Kontrola materiału

Kontrola może obejmować:

• Weryfikacja składu chemicznego
• Badania właściwości mechanicznych
• Przegląd certyfikatu materiału

Kontrola wymiarów

Kluczowe wymiary obejmują:

• Średnica zewnętrzna
• Gęstość
• Średnica otworu rury
• Odległość rury
• Pozycja otworu
• Wymiary otworu śruby
• Płaskość

Kontrola powierzchni

Kontrola może obejmować:

• Powierzchnia obrobiona
• Powierzchnia otworu rury
• Stan krawędzi
• Wymiary rowu
