Przegląd produktu

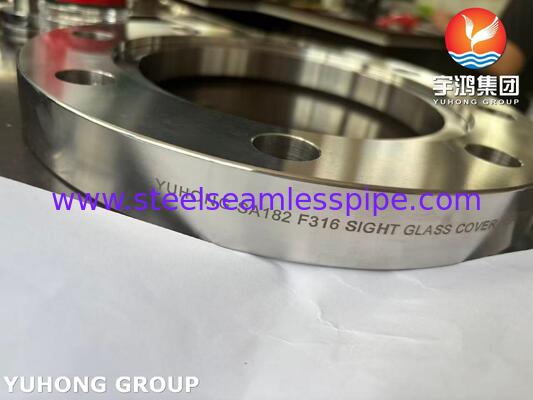

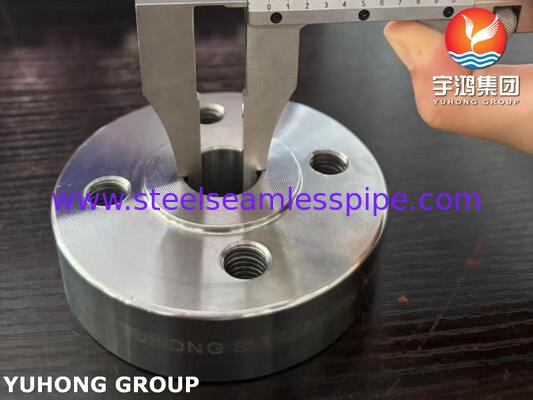

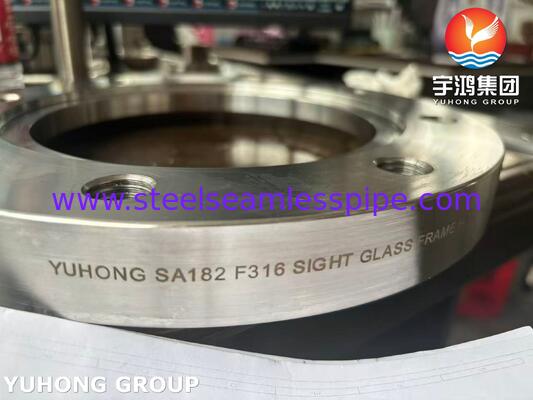

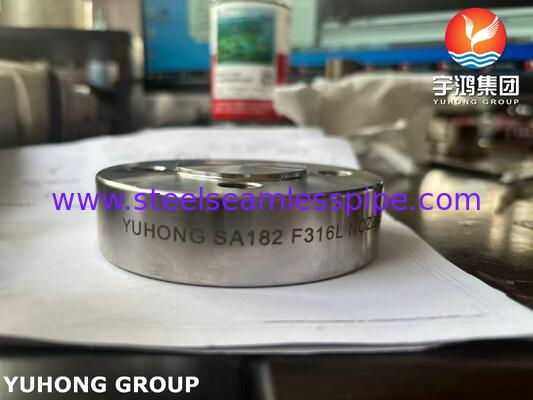

Kołnierz ramowy wziernika ze stali nierdzewnej ASME SA182 F316 to kuty i obrabiany element ze stali nierdzewnej przeznaczony do zespołów wzierników, portów obserwacyjnych i urządzeń do inspekcji wizualnej stosowanych w przemysłowych systemach procesowych.

Wykonany z austenitycznej stali nierdzewnej F316, kołnierz ramowy może być dostarczany z centralnym otworem obserwacyjnym, otworami na śruby, otworami gwintowanymi, powierzchniami uszczelniającymi i innymi obrabianymi elementami zgodnie z rysunkiem klienta.Element nadaje się do integracji z urządzeniami procesowymi, naczyniami ciśnieniowymi, systemami rurociągów, zbiornikami, wymiennikami ciepła i innymi urządzeniami, w których wymagany jest wziernik lub okno obserwacyjne.Konfiguracja kołnierza, wymiary, klasa ciśnienia i szczegóły połączenia są określone zgodnie z konstrukcją urządzenia, obowiązującą normą kołnierzy i specyfikacją klienta.

Specyfikacje produktu

Pozycja

Specyfikacja

Nominalny skład stopu zapewnia charakterystykę materiału wymaganą dla szerokiego zakresu zastosowań w urządzeniach przemysłowych. F316 jest powszechnie stosowany do urządzeń procesowych, elementów rurociągów, zaworów, kołnierzy i innych części spawanych lub kutych.

W przypadku produktów wykonanych zgodnie z ASME SA182 F316, skład chemiczny, właściwości mechaniczne i wymagania dotyczące obróbki cieplnej muszą być zgodne z obowiązującą edycją ASME SA182 / ASTM A182 oraz specyfikacją zakupu.

Skład chemiczny

Typowe wymagania chemiczne dla F316 zgodnie z ASTM A182 przedstawiono poniżej:ElementWymaganie F316

C

≤0,080%

Wymaganie

Wytrzymałość na rozciąganie

Zgodnie z ASME SA182 F316

Centralny otwór obserwacyjny

Otwór wewnętrzny jest obrabiany zgodnie z wymaganą średnicą wziernika i obszarem obserwacji.

Powierzchnia kołnierza

Powierzchnia kołnierza może być obrabiana do określonej konfiguracji uszczelniania.

Otwory na śruby

Otwory na śruby mogą być rozmieszczone zgodnie z rysunkiem urządzenia klienta lub obowiązującymi wymiarami kołnierzy.

Otwory gwintowane

Otwory gwintowane mogą być dostarczane, gdy zespół wziernika wykorzystuje mocowanie gwintowane lub niestandardowe układy montażowe.

Powierzchnia uszczelniająca

Powierzchnia uszczelniająca może być obrabiana zgodnie z wymaganą konfiguracją uszczelki, szkła i zespołu.

Wymiary kołnierza

Kołnierz ramowy wziernika może być dostosowany do rysunków klienta.

Typowe parametry obejmują:

Parametr

Dostępna konfiguracja

Średnica zewnętrzna

Dostosowana

2. Kucie

Surowiec jest podgrzewany i kuty do wymaganego wstępnego kształtu pierścienia lub kołnierza.

3. Obróbka cieplna

Przeprowadzana jest obróbka cieplna roztworowa zgodnie z obowiązującą specyfikacją materiałową.

4. Obróbka zgrubna

Element kuty jest obrabiany zgrubnie w celu ustalenia głównych wymiarów zewnętrznych i wewnętrznych.

5. Obróbka CNC

Przeprowadzana jest precyzyjna obróbka:

Średnica zewnętrzna

Średnica wewnętrzna

Otwór wziernika

Powierzchnia kołnierza

• Rozstaw otworów na śruby
• Średnica okręgu śrub
• Rowki uszczelniające
• Pogłębiania
• 6. Wykończenie powierzchni
• Obrabiany element może być dostarczany w określonym stanie powierzchni.
• 7. Kontrola końcowa
• Przed wysyłką sprawdzane są ostateczne wymiary, położenie otworów, identyfikacja materiału i stan powierzchni.

Możliwości obróbki

Kołnierz ramowy wziernika F316 może być obrabiany CNC zgodnie z rysunkami klienta.

Obróbka może obejmować:

Toczenie

Obróbka powierzchni czołowej

Wiercenie

Wiercenie

• Gwintowanie
• Obróbka rowków
• Pogłębianie
• Fazowanie
• Precyzyjne wykończenie
• Tolerancja obróbki jest kontrolowana zgodnie z rysunkiem klienta i obowiązującymi wymaganiami wymiarowymi.
• Kontrola jakości
• Inspekcja materiału
• Weryfikacja numeru wytopu

Skład chemiczny

PMI

Identyfikacja materiału

• Przegląd certyfikatu materiałowego
• Inspekcja mechaniczna
• Gdzie wymagane:
• Próba rozciągania
• Granica plastyczności

Wydłużenie

Twardość

• Inspekcja wymiarowa
• Inspekcja może obejmować:
• Średnica zewnętrzna
• Średnica wewnętrzna

Grubość

Średnica otworu na śrubę

• Rozstaw otworów na śruby
• Średnica okręgu śrub
• Wymiary gwintu
• Wymiary powierzchni uszczelniającej
• Wymiary rowka
• Koncentryczność
• Płaskość
• Inspekcja powierzchni
• Wykończony kołnierz może być poddany inspekcji wizualnej pod kątem:
• Pęknięć
• Defektów powierzchni

Uszkodzeń mechanicznych

Zadziorów

• Korozji
• Niewłaściwego wykończenia
• Dodatkowe badania NDT mogą być przeprowadzane zgodnie z wymaganiami projektu.
• Dokumenty inspekcyjne
• Następujące dokumenty mogą być dostarczane zgodnie z wymaganiami klienta:
• Certyfikat badania materiału

Certyfikat EN 10204 3.1

Certyfikat EN 10204 3.2

Raport z analizy chemicznej

• Raport z badań mechanicznych
• Raport PMI
• Raport z inspekcji wymiarowej
• Zapis obróbki cieplnej
• Raport NDT
• Certyfikat zgodności
• Raport z inspekcji strony trzeciej
• Zastosowania
• Przemysłowe urządzenia procesowe
• Kołnierz ramowy wziernika F316 może być instalowany na urządzeniach procesowych, gdzie wymagane jest wizualne monitorowanie procesu wewnętrznego.
• Naczynia ciśnieniowe

Element może być wykonany jako część niestandardowego portu obserwacyjnego lub zespołu wziernika dla urządzeń ciśnieniowych.

Rurociągi procesowe

Zespoły kołnierzy wzierników mogą być stosowane w wybranych systemach rurociągów w celu zapewnienia wizualnej obserwacji przepływu procesu.

Urządzenia do przetwarzania chemicznego

Stal nierdzewna F316 jest powszechnie stosowana do urządzeń procesowych, gdzie wymagana jest austenityczna stal nierdzewna zawierająca molibden.

Wymienniki ciepła i skraplacze

Element może być włączony do niestandardowych zespołów wymienników ciepła lub skraplaczy wymagających portu do inspekcji wizualnej.

Zbiorniki i naczynia

Zastosowania mogą obejmować zbiorniki magazynowe, zbiorniki procesowe i naczynia wyposażone w okna obserwacyjne.

Urządzenia morskie i przemysłowe

Kołnierz ramowy wziernika F316 może być produkowany dla urządzeń morskich i przemysłowych zgodnie z obowiązującymi warunkami eksploatacji i wymaganiami projektowymi.
