ASTM A790 S31803 Duplex 2205 Spawana rura do zastosowań korozyjnych
ASTM A790 S31803 Duplex 2205 Spawana rura ze stali nierdzewnej
Przegląd produktu
ASTM A790 S31803 Duplex 2205 Spawana rura ze stali nierdzewnej to ferrytyczno-austenityczna rura ze stali nierdzewnej typu duplex przeznaczona do korozyjnych rurociągów procesowych i wymagających usług przemysłowych. Wykonany ze stali nierdzewnej typu duplex UNS S31803, łączy w sobie wysoką wytrzymałość mechaniczną z dobrą odpornością na ogólną korozję i środowiska zawierające chlorki.
Konstrukcja spawana nadaje się do zastosowań wymagających kontrolowanej jakości spoiny wzdłużnej, niestandardowych wymiarów rur i większych średnic zewnętrznych. Rura może zostać dostarczona po wyżarzaniu przesycającym, wytrawianiu, kontroli wymiarowej i testowaniu specyficznym dla projektu zgodnie z obowiązującymi normami ASTM A790/A790M i wymaganiami zamówienia.
Duplex 2205 S31803 jest powszechnie stosowany w instalacjach naftowych i gazowych, w przemyśle petrochemicznym, w przetwórstwie chemicznym, w instalacjach morskich, w energetyce i w instalacjach wody przemysłowej, gdzie konwencjonalna stal nierdzewna lub stal węglowa może nie zapewniać wymaganej kombinacji wytrzymałości i odporności na korozję.
Dane techniczne
| Przedmiot |
Specyfikacja |
| Nazwa produktu |
Spawana rura ze stali nierdzewnej Duplex 2205 |
| Klasa materiału |
UNS S31803 |
| Wspólna klasa |
Dupleks 2205 |
| Rodzaj materiału |
Ferrytyczno-austenityczna stal nierdzewna typu duplex |
| Norma materiałowa |
ASTM A790 / ASME SA790 |
| Metoda produkcji |
Automatyczne spawanie wzdłużne |
| Typ rury |
Rura spawana ze szwem prostym |
| Obróbka cieplna |
Wyżarzone rozwiązanie |
| Stan powierzchni |
Wyżarzone i marynowane / dostosowane |
| Średnica zewnętrzna |
Dostosowane |
| Grubość ścianki |
Dostosowane |
| Długość |
Naprawiono / Losowe / Dostosowane |
| Zakończ przygotowania |
Zwykły / skośny / dostosowany |
| Norma wymiarowa |
ASME B36.19 / Specyfikacja projektu |
| Kontrola |
Hydrostatyczne / nieniszczące / wymiarowe |
| Wskaźnik PMI |
Dostępny |
| MTC |
EN 10204 3.1 / 3.2 |
| Kontrola strony trzeciej |
Dostępne na żądanie |
Materiał: UNS S31803 Duplex 2205
UNS S31803 to gatunek stali nierdzewnej typu duplex, powszechnie utożsamiany z rodziną stali Duplex 2205. Jego mikrostruktura ferrytyczno-austenityczna zapewnia równowagę wytrzymałości i odporności na korozję, która różni się od konwencjonalnych gatunków austenitycznych, takich jak 304L i 316L.
System stopowy zawierający chrom, nikiel, molibden i azot zwiększa jego odporność na środowiska zawierające chlorki i pękanie korozyjne naprężeniowe. Dlatego S31803 jest często wybierany do rurociągów procesowych, gdzie ważnymi czynnikami projektowymi są zarówno wytrzymałość mechaniczna, jak i odporność na korozję.
Cechy produktu
- Dupleksowa struktura ferrytyczno-austenityczna:Mikrostruktura duplex zapewnia połączenie wytrzymałości mechanicznej i odporności na korozję w wymagających systemach rurociągów przemysłowych.
- Dobra odporność na korozję chlorkową:S31803 Duplex 2205 jest powszechnie wybierany do rurociągów narażonych na działanie płynów zawierających chlorki i innych korozyjnych środowisk procesowych.
- Odporność na pękanie korozyjne naprężeniowe:Stal nierdzewna typu duplex zapewnia lepszą odporność na pękanie korozyjne naprężeniowe w porównaniu z wieloma konwencjonalnymi gatunkami austenitycznej stali nierdzewnej.
- Wysoka wytrzymałość mechaniczna:Wytrzymałość mechaniczna Duplex 2205 jest wyższa niż wielu konwencjonalnych austenitycznych stali nierdzewnych, dzięki czemu nadaje się do rurociągów ciśnieniowych i systemów procesowych, gdzie wytrzymałość jest ważnym czynnikiem.
- Kontrolowana konstrukcja spawana:Automatyczne spawanie wzdłużne zapewnia kontrolowany szew spawalniczy i umożliwia produkcję rur o większych średnicach i niestandardowych grubościach ścianek.
- Możliwość dostosowania dostaw:Zewnętrzną średnicę rury, grubość ścianki, długość, przygotowanie końcówek, stan powierzchni, kontrolę i dokumentację można dostarczyć zgodnie z wymaganiami projektu.
Proces produkcyjny
Typowy proces produkcji rur spawanych ASTM A790 S31803 obejmuje:
- Przygotowanie płyt lub pasków ze stali nierdzewnej typu duplex
- Identyfikacja surowców i weryfikacja chemiczna
- Formowanie płyt lub pasków
- Kontrolowane spawanie wzdłużne
- Kontrola szwu spawalniczego
- Obróbka cieplna rozpuszczająca
- Trawienie i obróbka powierzchni
- Cięcie na określoną długość
- Zakończ przygotowania
- Kontrola wymiarowa
- Badania hydrostatyczne lub odpowiednie badania nieniszczące
- PMI i kontrola końcowa
- Znakowanie i opakowania eksportowe
Rzeczywista droga produkcji i zakres badań są kontrolowane zgodnie z obowiązującą normą, specyfikacją zakupu i ustalonym planem kontroli.
Aplikacje
- Ropa i gaz:Stosowany w wybranych instalacjach rurociągów procesowych, produkcyjnych i użyteczności publicznej, w których mogą występować płyny korozyjne i środowiska zawierające chlorki.
- Zakłady petrochemiczne:Nadaje się do rurociągów procesowych w rafineriach i zakładach petrochemicznych wymagających konstrukcji ze stali nierdzewnej typu duplex.
- Przetwarzanie chemiczne:Stosowany w wybranych liniach procesów chemicznych, gdzie wymagana jest odporność na korozję i wytrzymałość mechaniczna.
- Systemy wody morskiej i morskiej:Rozważany w przypadku rurociągów morskich, systemów wody chłodzącej i wybranych zastosowań związanych z wodą morską, w zależności od rzeczywistych warunków pracy.
- Wytwarzanie energii:Stosowany w wybranych instalacjach wody chłodzącej, technologicznej i pomocniczych w elektrowniach.
- Rurociągi do procesów przemysłowych:Nadaje się do przemysłowych systemów transportu płynów wymagających połączenia wytrzymałości, odporności na korozję i spawanej konstrukcji rurowej.
Typowe media serwisowe
Notatka:Przydatność materiału należy ocenić na podstawie rzeczywistego medium, stężenia chlorków, temperatury, prędkości przepływu i warunków pracy.
ASTM A790 S31803 Rura spawana a rura bez szwu
ASTM A790 obejmuje rury ze stali nierdzewnej duplex ze szwem bezszwowym i prostym. Rurę spawaną wytwarza się poprzez formowanie płyty lub paska i utworzenie kontrolowanej spoiny wzdłużnej. Może to być korzystne w przypadku większych średnic zewnętrznych i niektórych niestandardowych wymiarów. Rura bez szwu jest produkowana bez spoiny wzdłużnej i może być wybrana pod kątem określonego ciśnienia, rozmiaru lub wymagań projektu. Wybór pomiędzy konstrukcją spawaną a konstrukcją bez szwu powinien opierać się na wymiarach rur, warunkach użytkowania, wymaganiach projektowych i obowiązującej specyfikacji projektu.
S31803 kontra S32205 Duplex 2205
| Przedmiot |
S31803 |
S32205 |
| Nazwa zwyczajowa |
Dupleks 2205 |
Dupleks 2205 |
| Oznaczenie UNS |
S31803 |
S32205 |
| Materialna rodzina |
Dwustronna stal nierdzewna |
Dwustronna stal nierdzewna |
| Struktura |
Ferrytyczno-austenityczny |
Ferrytyczno-austenityczny |
| Typowy system Cr-Ni-Mo |
Klasa 22Cr-5Ni-3Mo |
Klasa 22Cr-5Ni-3Mo |
| Typowe zastosowania |
Rurociąg procesowy powodujący korozję |
Rurociąg procesowy powodujący korozję |
Chociaż oba S31803 i S32205 są powszechnie kojarzone z Duplex 2205, mają różne wymagania dotyczące składu chemicznego. Nie należy ich traktować jako automatycznie wymiennych. Należy zawsze przestrzegać dokładnej klasy UNS określonej w zamówieniu.
Powiązane oznaczenia materiałów
| Standardowy/systemowy |
Oznaczenie |
| UNS |
S31803 |
| Wspólna klasa |
Dupleks 2205 |
| ASTM |
A790 S31803 |
| ASME |
SA790 S31803 |
| PL |
1.4462 |
| PL Odniesienie |
X2CrNiMoN22-5-3 |
| Referencje JIS |
SUS329J3L |
Powiązane oznaczenia należy sprawdzić pod kątem obowiązującej normy materiałowej i wymagań chemicznych/mechanicznych, zanim zostaną potraktowane jako dokładne odpowiedniki.
Kontrola i testowanie
Kontrolę jakości można zorganizować zgodnie z normą ASTM A790/A790M i wymaganiami specyficznymi dla projektu. Typowe opcje inspekcji obejmują:
- Analiza składu chemicznego
- Próba rozciągania
- Badanie twardości
- Próba spłaszczania
- Testy hydrostatyczne
- Nieniszczące badania elektryczne
- Kontrola szwu spawalniczego
- Badania ultradźwiękowe, jeśli określono

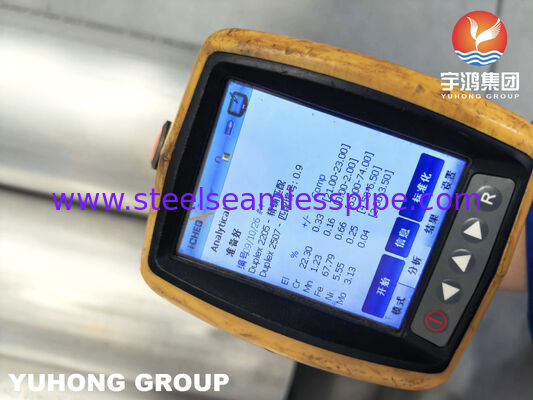

- Pozytywna identyfikacja materiału (PMI)
- Kontrola wymiarowa
- Kontrola wizualna
- Kontrola powierzchni
- Kontrola strony trzeciej
Obróbka powierzchniowa
Rura spawana ASTM A790 S31803 może być dostarczona ze stanem powierzchni odpowiednim do procesu produkcyjnego i wymagań projektu. Typowe opcje obejmują:
- Wyżarzone i marynowane w roztworze
- Wyżarzone i marynowane
- Powierzchnia obrobiona mechanicznie
- Indywidualne wykończenie powierzchni
Wymagania dotyczące powierzchni należy potwierdzić zgodnie z wymiarami rur, trasą produkcyjną i specyfikacją projektu.
Zakończ przygotowania
Końcówki rur mogą być dostarczone zgodnie z wymaganiami klienta dotyczącymi rur i spawania. Dostępne opcje obejmują:
- Zwykły koniec
- Skośny koniec
- Kwadratowy koniec
- Indywidualne przygotowanie końca
Dokumenty i certyfikaty jakości
Zgodnie z zamówieniem zakupu i planem kontroli można dostarczyć następujące dokumenty:
- EN 10204 3.1 Certyfikat badania materiału
- EN 10204 3.2 Certyfikat na żądanie
- Raport z analizy chemicznej
- Raport z testu mechanicznego
- Raport z testu hydrostatycznego
- Raport NDT
- Raport PMI
- Raport z kontroli wymiarowej
- Zapis obróbki cieplnej
- Lista pakowania
- Świadectwo pochodzenia
- Raport z inspekcji strony trzeciej
Opakowanie

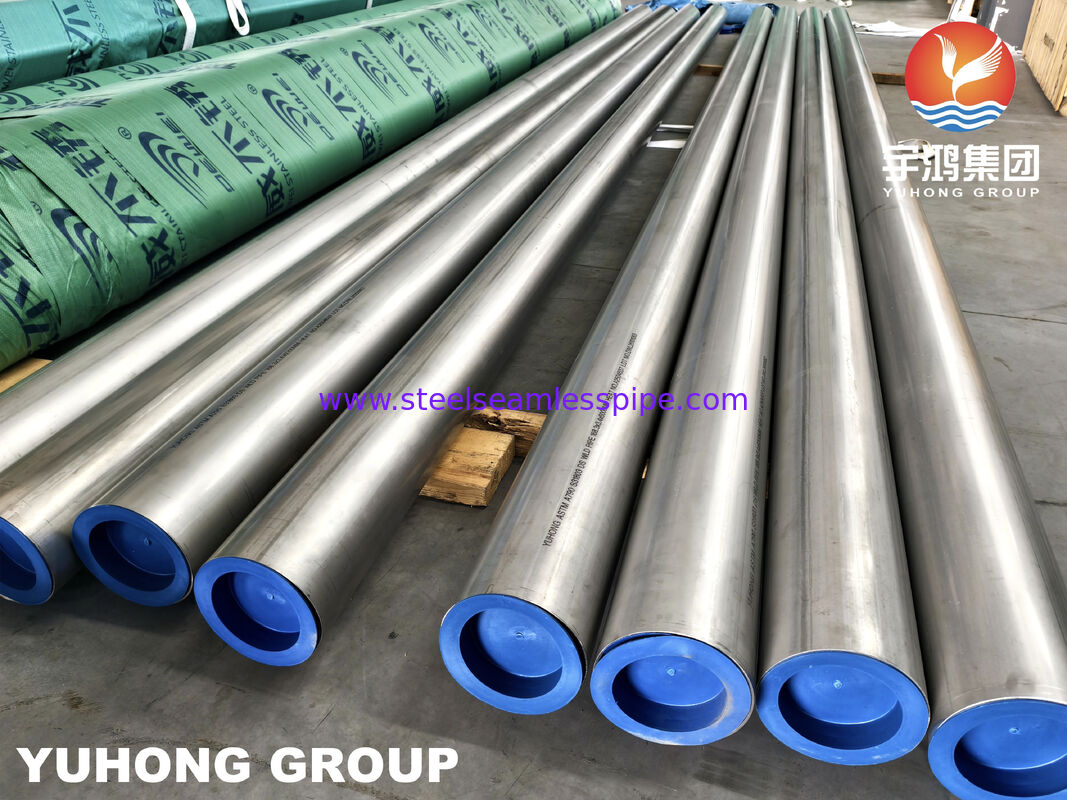

Rury spawane ASTM A790 S31803 są zwykle dostarczane z ochronnymi zaślepkami i bezpiecznie wiązane w wiązkach zgodnie z rozmiarem rury i wymaganiami transportowymi. Do transportu na duże odległości można zorganizować opakowanie z tworzywa sztucznego, taśmę stalową i nadające się do żeglugi opakowanie eksportowe.
Produkcja i dostawy na zamówienie
Możemy dostarczyć rurę spawaną ASTM A790 S31803 Duplex 2205 z niestandardowymi:
- Średnica zewnętrzna
- Grubość ścianki
- Długość rury
- Zakończ przygotowania
- Stan powierzchni
- Obróbka cieplna
- Wymagania dotyczące inspekcji
- Wymagania PMI
- Wymagania NDT
- Kontrola strony trzeciej
- Certyfikacja materiału
Rysunki techniczne, specyfikacje projektu i plany kontroli można przeglądać przed rozpoczęciem produkcji w celu potwierdzenia mających zastosowanie wymagań.
Często zadawane pytania
- Co to jest rura ASTM A790 S31803?
Rura ASTM A790 S31803 to rura ze stali nierdzewnej typu duplex wyprodukowana zgodnie z wymaganiami ASTM A790/A790M. UNS S31803 jest powszechnie kojarzony ze stalą nierdzewną Duplex 2205.
- Czy rura ASTM A790 S31803 jest spawana czy bezszwowa?
ASTM A790 obejmuje rury spawane bez szwu i z prostym szwem. W opisie produktu należy wyraźnie określić, czy dostarczana rura jest spawana, czy bezszwowa.
- Czy S31803 to to samo co Duplex 2205?
S31803 jest powszechnie identyfikowany jako Duplex 2205. Jednakże S31803 i S32205 mają różne wymagania chemiczne, dlatego dla każdego projektu należy potwierdzić określony gatunek UNS.
- Do czego służy rura spawana ASTM A790 S31803?
Jest powszechnie stosowany w rurociągach naftowych i gazowych, petrochemii, przetwórstwie chemicznym, przemyśle morskim, energetyce i procesach przemysłowych.
- Czy rura spawana S31803 może być dostarczona z PMI?
Tak. Jeśli wymaga tego zamówienie zakupu lub plan inspekcji, można zorganizować pozytywną identyfikację materiału (PMI).
- Czy można zorganizować kontrolę strony trzeciej?
Tak. Inspekcję strony trzeciej można zorganizować zgodnie z ustalonym zakresem inspekcji i wymaganiami projektu.
