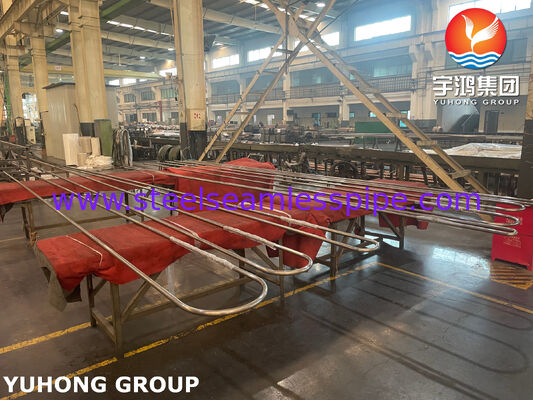

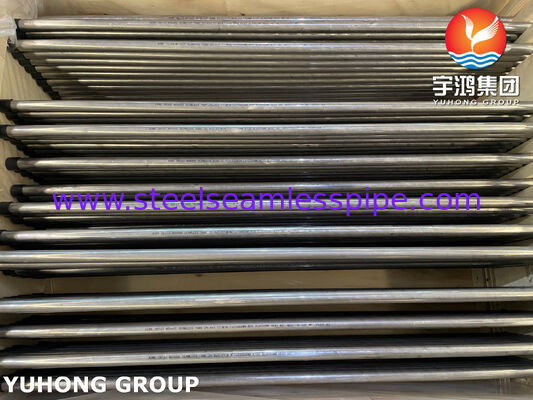

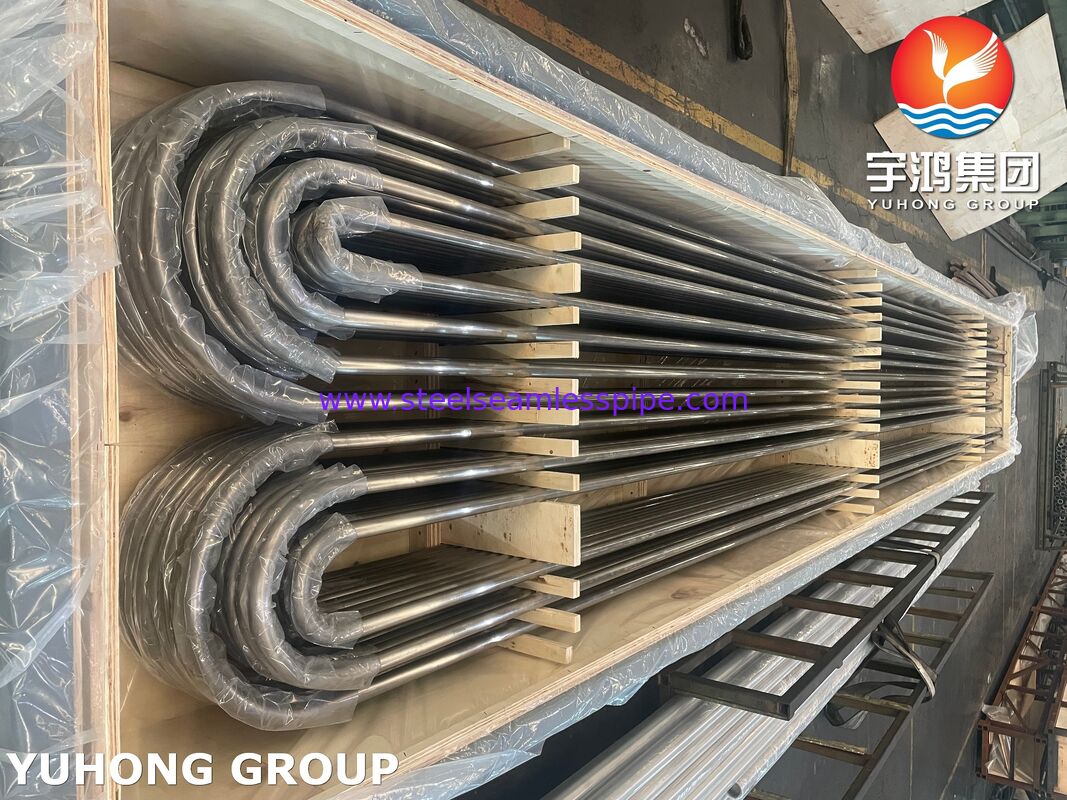

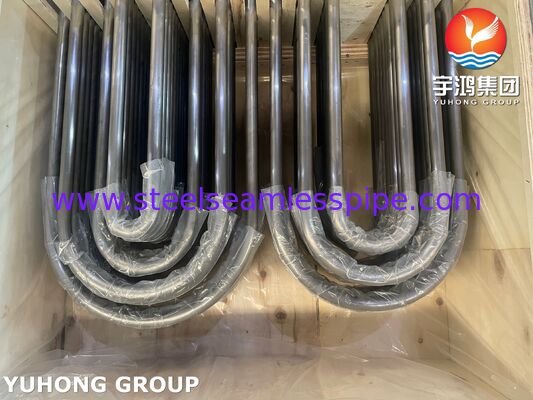

ASME SB163 N04400 Rura z gięciem U z stopem niklu do kondensatora i wymiennika ciepła Shell & Tube
Przegląd produktu
ASME SB163 N04400 Niklowy Stop U-Bend Tube. Bezszwedzony Monel 400 Wymiennik ciepła i kondensator
Firma Yuhong Group Co., Ltd. dostarcza kompleksowe komponenty wymienników ciepła, w tym naczynia ciśnieniowe, chłodniaki powietrza, wiązki rur, rury U-bend, rury płetwy, arkusze rur, baffle i głowice.Nasza wiedza w zakresie rur wymiennika ciepła z zakrętem U koncentruje się na geometrii zakrętu ASME SB-163, obliczenia rozrzedzania ścian i przygotowania końcowego.
Produkt ten jest bezszwową rurą niklowo-miedzianą UNS N04400 przeznaczoną do obsługi kondensatorów i wymienników ciepła.76 mm) i poniżejN04400 jest wyposażony w wygrzewkę lub wyzwolony z napięć, z wygrzewką końcówki dostępne na specyfikację.Rozmiary przekształcaczy o małej średnicy są objęte załącznikiem X2 do normy ASME SB-163 w przypadku, gdy jest to określone.
Skład chemiczny
ASME SB-163 Tabela 1
| Elementy |
N04400, % |
| Włókiennicze |
630,0 min. |
| Miedź |
28.0-34.0 |
| Żelazo |
2.5 maksymalnie |
| Mangan |
2.0 maksymalnie |
| Węgiel |
0.3 maksymalnie |
| Silikon |
0.5 maksymalnie |
| Siarka |
0.024 maksymalnie |
Właściwości mechaniczne i warunki
ASME SB-163 Tabela 3
| Warunki |
Wytrzymałość, min. |
Wydajność 0,2% offset, min |
Wyciąganie, min |
Twardość |
| Wyrzeźbione |
70 ksi (483 MPa) |
28 ksi (193 MPa) |
35% |
- Tak. |
| Zapewnia ulgę od stresu |
85 ksi (586 MPa) |
55 ksi (379 MPa) |
15% |
B75 max dla wygranych końców |
N04400 jest dostarczany podgrzewany lub odzyskany.Wymogi dotyczące wielkości ziarna ASME SB-163 mają zastosowanie do UNS N08120, UNS N08810 i UNS N08811, nie do N04400.
Produkcja, testowanie i sterowanie zakrętem U
Bezszwowe rurki N04400 są obrobiane na zimno i obróbki cieplnej.
- Analiza chemiczna
- Badanie napięcia
- Badanie twardości, gdy określone są wygrzane końce
- Badania na płomieniach
- Badania elektryczne hydrostatyczne lub nieniszczące
Badanie węglowe przeprowadza się na jednym końcu 1% końcowej długości rur na partię (minimum jedna rura dla partii poniżej 100 rur).i próbka rozpalona nie musi wykazywać pęknięć w ścianie.
Każda rura otrzymuje testy hydrostatyczne lub elektryczne niezniszczające.38 mm) i powyżej są testowane do 1000 psi (6.9 MPa), pod warunkiem że obliczone naprężenie włókien nie przekracza dopuszczalnego S. W przypadku N04400, S wynosi 17,500 psi (120,6 MPa) wygrzewanego i 21,200 psi (146,2 MPa) odświeżonego.
ASME SB-163 Wymagania uzupełniające S1 dotyczące nachylenia U
| Kontrola |
Wymóg ASME SB-163 S1 |
| Zgięcie nadmiaru |
W granicach 10% wartości nominalnej w każdym przekroju poprzecznym wewnętrznych punktów styczności |
| Ściana szczytowa |
Nie mniej niż TF = T ((2R) / ((2R + D) |
| Odległość między nogami |
Tolerancja przez promień linii środkowej R: do 18 cala, 1/16 cala; ponad 18-30 cala, 3/32 cala; ponad 30-36 cala, 1/8 cala. |
| Różnica długości nogi |
Maksymalnie 1/2 cala (3,2 mm) |
| Hydro po zakręcie |
Minimalne utrzymanie 5 s; 26,600 psi (183,3 MPa) naprężenia włókna do obliczenia ciśnienia |
Zamówienie, personalizacja i zastosowania
Informacje dotyczące zamówienia zgodnie z normą ASME SB-163 obejmują stop, stan, wykończenie, wymiary, operacje produkcyjne, wymagania dotyczące badań, końcówki, wymagania uzupełniające i specyfikacje inspekcji.
Do opcji zakrętu w kształcie U należą:
- Promień zakrętu R
- Długość nogi
- Pozostałe, z wyłączeniem:
- Hydro po gięciu
- NDE i świadek zewnętrzny
Do typowych zastosowań należą kondensatory, wymienniki ciepła, chłodnie powietrza, wiązki rur,i obowiązki chłodzenia morskiego lub chemicznego, w przypadku gdy wymagana jest odporność na korozję niklu-miedziBezszwowa konstrukcja unika podłużnych szwów spawania, podczas gdy konstrukcja z gięciem U zmniejsza spawania pola i umożliwia rozszerzenie termiczne.
Częste pytania
Średnia ściana kontra minimalna ściana?W przypadku obliczeń ściany wierzchołka zakrętu U T jest określona minimalna ściana lub określona średnia ściana minus dopuszczalna tolerancja ściany minus.
Czy rozmiar ziarna jest wymagany dla N04400?Wymóg ASME SB-163 dotyczący wielkości ziarna ma zastosowanie do UNS N08120, UNS N08810 i UNS N08811.
Czy badania hydrostatyczne można przeprowadzić po zgięciu?Minimalny czas utrzymania wynosi 5 s, a wymagane naprężenie włókna do obliczania ciśnienia hydrostatycznego wynosi 26 600 psi (183,3 MPa).
