Niskopłetwowe rury do skraplaczy – mosiądz aluminiowy ASME SB111 C68700

Przegląd produktu

Niskopłetwowe rury do skraplaczy, wykonane z mosiądzu aluminiowego ASME SB111 C68700 / UNS C68700, zaprojektowano w celu zwiększenia zewnętrznej powierzchni wymiany ciepła rur skraplaczy przy zachowaniu zwartej geometrii rury.

C68700, powszechnie identyfikowany jako Mosiądz aluminiowy B / Mosiądz aluminiowy z arsenem, jest stopem miedzi i cynku zawierającym aluminium i kontrolowany dodatek arsenu. ASME SB111 / ASTM B111 uznaje C68700 do zastosowań w bezszwowych rurach skraplaczy, parowników i wymienników ciepła.

Geometria niskopłetwowa tworzy serię zintegrowanych płetw zewnętrznych wokół powierzchni rury. W porównaniu z gładką rurą o tej samej średnicy nominalnej, zwiększona zewnętrzna powierzchnia może poprawić wymianę ciepła i zapewnić większą zdolność wymiany ciepła w ramach danej obudowy wymiennika.

Rury te są szczególnie odpowiednie do skraplaczy powierzchniowych, wymienników ciepła wody morskiej i chłodzącej, skraplaczy morskich, urządzeń do odsalania i przemysłowych systemów chłodzenia, gdzie mosiądz aluminiowy jest wybierany ze względu na połączenie przewodności cieplnej, wytrzymałości mechanicznej i odporności na korozję erozyjną w odpowiednich warunkach pracy z wodą.

Kluczowe cechy

• Materiał: ASME SB111 C68700 / UNS C68700
• Oznaczenie materiału: Mosiądz aluminiowy B / Mosiądz aluminiowy z arsenem
• Typ rury: Bezszwowa niskopłetwowa rura
• Zastosowanie: Skraplacze i wymienniki ciepła
• Zintegrowane niskie płetwy zwiększają zewnętrzną powierzchnię wymiany ciepła
• Nadaje się do pracy z wodą chłodzącą i w skraplaczach
• Dostępne w niestandardowej wysokości płetwy, skoku, grubości ścianki i długości
• Wyprodukowane zgodnie z rysunkami klienta i wymaganiami wymiennika ciepła
• Dostępna kontrola wymiarowa i nieniszcząca
• Nadaje się do zastosowań w energetyce, przemyśle morskim, odsalaniu, petrochemii i chłodnictwie przemysłowym

Typowe zastosowania

1. Skraplacze powierzchniowe

Niskopłetwowe rury C68700 mogą być stosowane w systemach skraplaczy powierzchniowych, gdzie para jest skraplana po jednej stronie powierzchni wymiany ciepła, a woda chłodząca przepływa przez rurę.

ASTM B111 wyraźnie wymienia C68700 wśród stopów miedzi objętych normą dla skraplaczy powierzchniowych, parowników i wymienników ciepła.

2. Skraplacze elektrowni

Rury mogą być rozważane do zastosowania w skraplaczach i pomocniczych urządzeniach chłodzących w:

• Elektrowniach cieplnych
• Elektrowniach o obiegu kombinowanym
• Przemysłowych zakładach wytwarzania energii
• Systemach kogeneracji

3. Chłodzenie morskie i wodą morską

C68700 jest szeroko kojarzony z pracami skraplaczy i wymienników ciepła z udziałem wody chłodzącej. Skład mosiądzu aluminiowego jest szczególnie istotny dla sprzętu morskiego i związanego z wodą morską, gdy chemia pracy i prędkość wody są odpowiednio kontrolowane.

Typowe wyposażenie obejmuje:

• Skraplacze morskie
• Centralne systemy chłodzenia
• Chłodnice silników
• Morskie urządzenia chłodzące
• Pokładowe wymienniki ciepła

4. Urządzenia do odsalania

Niskopłetwowe rury C68700 mogą być dostarczane do urządzeń wymiany ciepła stosowanych w systemach odsalania i uzdatniania wody morskiej, w zależności od specyficznej chemii wody i warunków projektowych.

5. Przemysłowe wymienniki ciepła

Potencjalne zastosowania obejmują:

• Wymienniki ciepła wody chłodzącej
• Skraplacze procesowe
• Chłodnice oleju
• Chłodnice wody
• Przemysłowe wymienniki ciepła procesów chemicznych
• Przemysłowe systemy obiegu wody

Typowy zakres rozmiarów

Dokładne wymiary powinny być dobierane zgodnie z projektem skraplacza, obliczeniami termicznymi, konfiguracją płyty rur i obowiązującą specyfikacją projektu.

Typowe zakresy produkcyjne mogą obejmować:

ASTM B111/B111M-24 obejmuje bezszwowe rury skraplaczy o średnicy do 3 1/8 cala (80 mm), chociaż rzeczywiste wymiary niskopłetwowych rur są zazwyczaj określane przez projekt wymiennika i specyfikację nabywcy.

Ważne: Powyższe wartości wymiarowe są typowymi zakresami produkcyjnymi, a nie uniwersalnymi wymaganiami wymiarowymi ASME SB111. Ostateczne wymiary, tolerancje, geometria płetw, hartowanie i wymagania dotyczące kontroli powinny być potwierdzone w odniesieniu do specyfikacji zakupu i obowiązującej edycji normy.

Skład chemiczny C68700

Typowe wymagania dotyczące składu chemicznego dla mosiądzu aluminiowego UNS C68700 obejmują:

C68700 jest klasyfikowany przez bazę danych UNS Copper Development Association jako Mosiądz aluminiowy, z arsenem, z zawartością miedzi około 76–79%, aluminium 1,8–2,5% i arsenu 0,02–0,06%, z cynkiem stanowiącym resztę.

W przypadku dostaw kontraktowych, obowiązująca edycja ASME/ASTM i specyfikacja zakupu mają pierwszeństwo przed ogólnymi tabelami składu.

Właściwości mechaniczne

Właściwości mechaniczne zależą od hartowania rury i obowiązującego zakresu wymiarowego. ASME SB111/ASTM B111 podaje wymagania zgodnie z określonym hartowaniem, zamiast traktować wszystkie rury C68700 jako posiadające jedną uniwersalną wartość właściwości mechanicznych. ASTM B111 uwzględnia stany, w tym wyżarzony, lekko ciągniony, twardo ciągniony i twardo ciągniony/wyżarzony na końcu.

Typowe właściwości oceniane dla rur skraplaczy C68700 obejmują:

• Wytrzymałość na rozciąganie
• Granica plastyczności / granica proporcjonalności, jeśli dotyczy
• Wydłużenie
• Twardość
• Zachowanie podczas rozszerzania
• Wydajność spłaszczania

W przypadku komercyjnej strony produktu, preferowane jest podanie gwarantowanych wartości zgodnie z zamówionym hartowaniem i aktualną specyfikacją ASME SB111, zamiast prezentowania jednej tabeli właściwości mechanicznych, która mogłaby błędnie dotyczyć każdego hartowania.

Proces produkcji

Nasze niskopłetwowe rury skraplaczy C68700 mogą być produkowane w kontrolowanej sekwencji, takiej jak:

1. Przygotowanie wlewka/rury ze stopu C68700
2. Produkcja rur bezszwowych
3. Ciągnienie na zimno lub kalibrowanie
4. Obróbka cieplna zgodnie z wymaganym hartowaniem
5. Prostowanie
6. Precyzyjna kontrola wymiarowa
7. Formowanie zintegrowanych niskich płetw
8. Kontrola geometrii płetw
9. Czyszczenie powierzchni rury
10. Kontrola nieniszcząca i wymiarowa
11. Ostateczne znakowanie i pakowanie

ASTM B111 opisuje trasy produkcyjne obejmujące odlewanie, wytłaczanie, ciągnienie, wyżarzanie, prostowanie, przycinanie i inne procesy umożliwiające produkcję rur bezszwowych w określonym stanie.

Inspekcja i testowanie

Aby zapewnić przydatność do pracy w skraplaczach i wymiennikach ciepła, inspekcja może obejmować:

Analiza chemiczna

Można przeprowadzić pozytywną identyfikację materiału lub laboratoryjną analizę chemiczną w celu weryfikacji składu chemicznego stopu C68700.

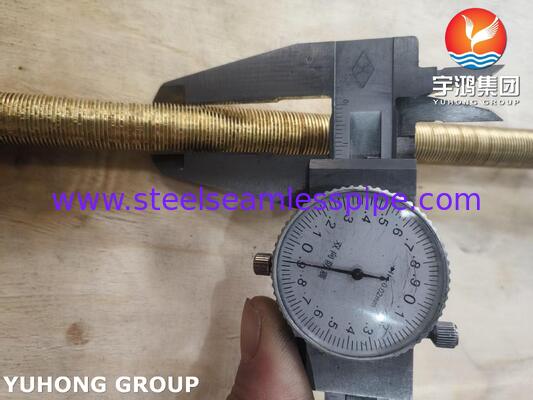

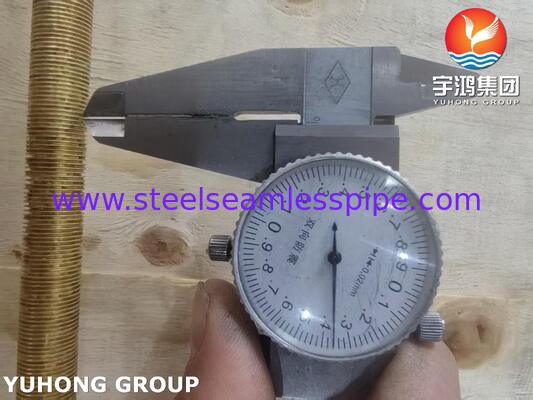

Kontrola wymiarowa

Typowe kontrole wymiarowe obejmują:

• Średnica zewnętrzna
• Grubość ścianki
• Długość rury
• Wysokość płetwy
• Skok płetwy
• Wymiary podstawy płetwy
• Prostowanie
• Owalność
• Stan końców

Testy rozciągania

Testy rozciągania są przeprowadzane zgodnie z obowiązującą specyfikacją materiałową i zamówionym hartowaniem w celu weryfikacji wydajności mechanicznej.

Test rozszerzania

Test rozszerzania ocenia zdolność rury do wytrzymania kontrolowanego powiększenia bez nieakceptowalnego pękania lub awarii.

Test spłaszczania

Test spłaszczania ocenia plastyczność rury i integralność materiału.

Test prądów wirowych

Badanie prądów wirowych może być stosowane jako metoda nieniszcząca do wykrywania istotnych nieciągłości w ściance rury.

Test hydrostatyczny

Test hydrostatyczny może być przeprowadzony, gdy jest to określone w zamówieniu zakupu lub obowiązującej normie.

Test podwodny pneumatyczny / powietrzny

Test szczelności pneumatycznej może być również dostarczony, gdy jest wymagany przez specyfikację projektu.

ASTM B111/B111M określa testy rozszerzania, spłaszczania i naprężeń resztkowych, a także przewiduje badania prądów wirowych, hydrostatyczne i pneumatyczne wśród swoich wymagań/opcji testowych.

Inspekcja wizualna i powierzchniowa

Powierzchnia rury jest sprawdzana pod kątem:

• Pęknięć
• Wtrąceń
• Szczelin
• Nadmiernych zarysowań
• Defektów powierzchniowych
• Uszkodzeń płetw
• Odkształceń
• Korozji lub zanieczyszczenia

Zalety konstrukcji niskopłetwowej

Głównym celem konfiguracji niskopłetwowej jest zwiększenie zewnętrznej powierzchni wymiany ciepła bez konieczności proporcjonalnie większej średnicy rury bazowej.

W porównaniu z gładkimi rurami skraplaczy, niskopłetwowe rury mogą oferować:

• Zwiększona zewnętrzna powierzchnia wymiany ciepła
• Większa zdolność wymiany ciepła w zwartej obudowie wymiennika
• Potencjalne zmniejszenie wymaganej powierzchni wymiennika
• Efektywne wykorzystanie istniejących układów płyt rur
• Praktyczne rozwiązanie, gdy współczynnik wymiany ciepła po stronie płaszcza jest niższy niż współczynnik po stronie rury

Rzeczywista przewaga termiczna zależy od geometrii płetw, właściwości płynów, prędkości, zanieczyszczenia, różnicy temperatur, spadku ciśnienia i kompletnego projektu wymiennika ciepła.

Dlaczego wybrać mosiądz aluminiowy C68700?

C68700 łączy matrycę bogatą w miedź z aluminium i kontrolowanym dodatkiem arsenu. Jego ugruntowane zastosowanie w rurach skraplaczy i wymienników ciepła czyni go odpowiednią opcją materiałową do pracy z wodą chłodzącą.

Jego główne zalety w zastosowaniach skraplaczy obejmują:

• Dobra zdolność wymiany ciepła
• Odpowiednia wytrzymałość mechaniczna do zastosowań rurkowych
• Ugruntowane pokrycie specyfikacją rur skraplaczy
• Dobra odporność na korozję erozyjną w odpowiednich warunkach pracy z wodą
• Przydatność do urządzeń chłodzących wodę morską i przemysłową
• Dostępność w różnych hartowaniach rur

ASTM B111 wyraźnie określa C68700 jako Mosiądz aluminiowy B dla bezszwowych rur skraplaczy, a obecny zakres B111/B111M obejmuje skraplacze powierzchniowe, parowniki i wymienniki ciepła.

Zapewnienie jakości

Każda partia produkcyjna może być dostarczona z odpowiednią dokumentacją jakości, taką jak:

• Certyfikat badania materiału (MTC)
• Raport z analizy składu chemicznego
• Wyniki badań mechanicznych
• Raport z kontroli wymiarowej
• Raport z badania prądów wirowych
• Raport z testu hydrostatycznego, gdy jest określony
• Identyfikacja cieplna/partii
• Certyfikat zgodności
• Dokumentacja inspekcji strony trzeciej, gdy jest wymagana

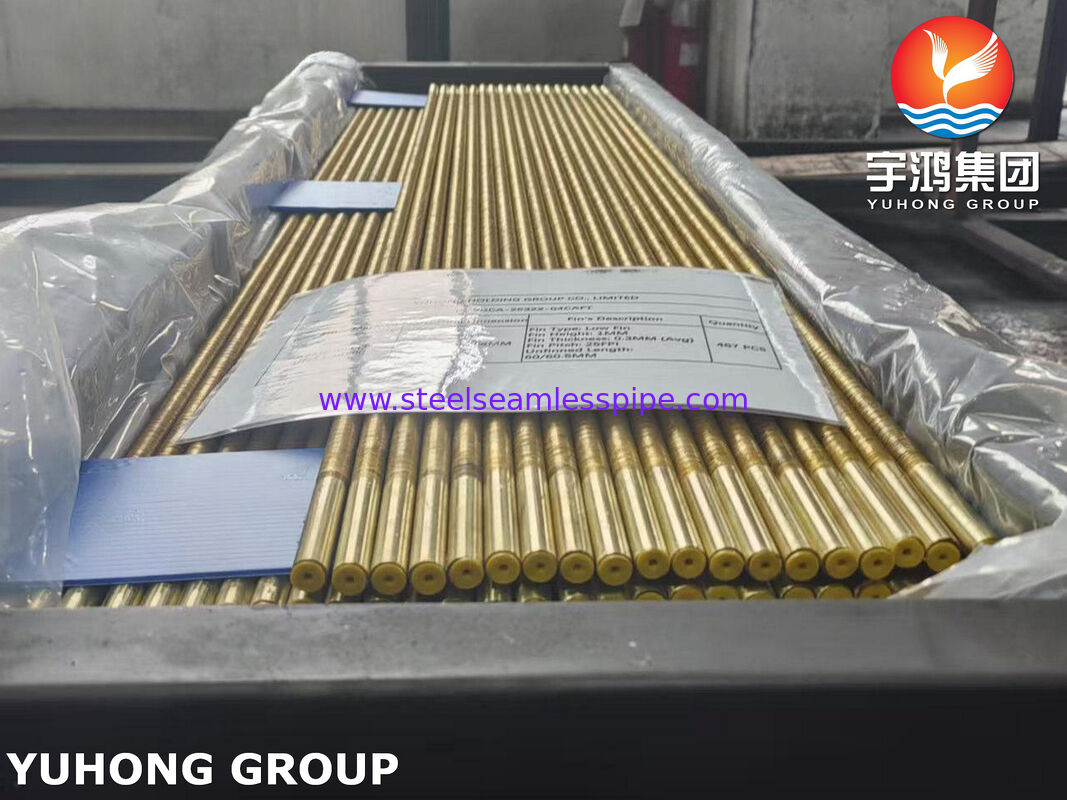

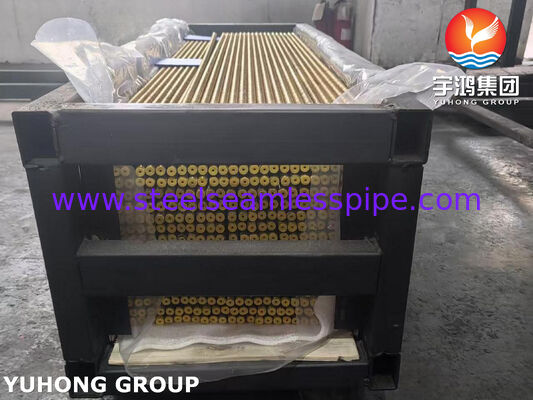

Pakowanie

Niskopłetwowe rury C68700 mogą być dostarczane w odpowiednim opakowaniu eksportowym zgodnie z długością rury i wymaganiami klienta.

Typowa ochrona może obejmować:

• Plastikowe zaślepki
• Folia ochronna
• Opakowanie odporne na wilgoć
• Wiązki z etykietami identyfikacyjnymi
• Drewniane skrzynie lub opakowania eksportowe, gdy są wymagane

Każda wiązka może być oznakowana gatunkiem materiału, rozmiarem, długością, numerem cieplnym/partii, ilością i obowiązującą specyfikacją w celu zapewnienia identyfikowalności.

Zalecane pozycjonowanie produktu

Niskopłetwowe rury ASME SB111 C68700 do skraplaczy i wymienników ciepła

Ten produkt jest szczególnie odpowiedni dla klientów poszukujących niskopłetwowych rur z mosiądzu aluminiowego do:

Skraplacze powierzchniowe | Skraplacze elektrowni | Morskie wymienniki ciepła | Chłodzenie wodą morską | Urządzenia do odsalania | Przemysłowe systemy chłodzenia
