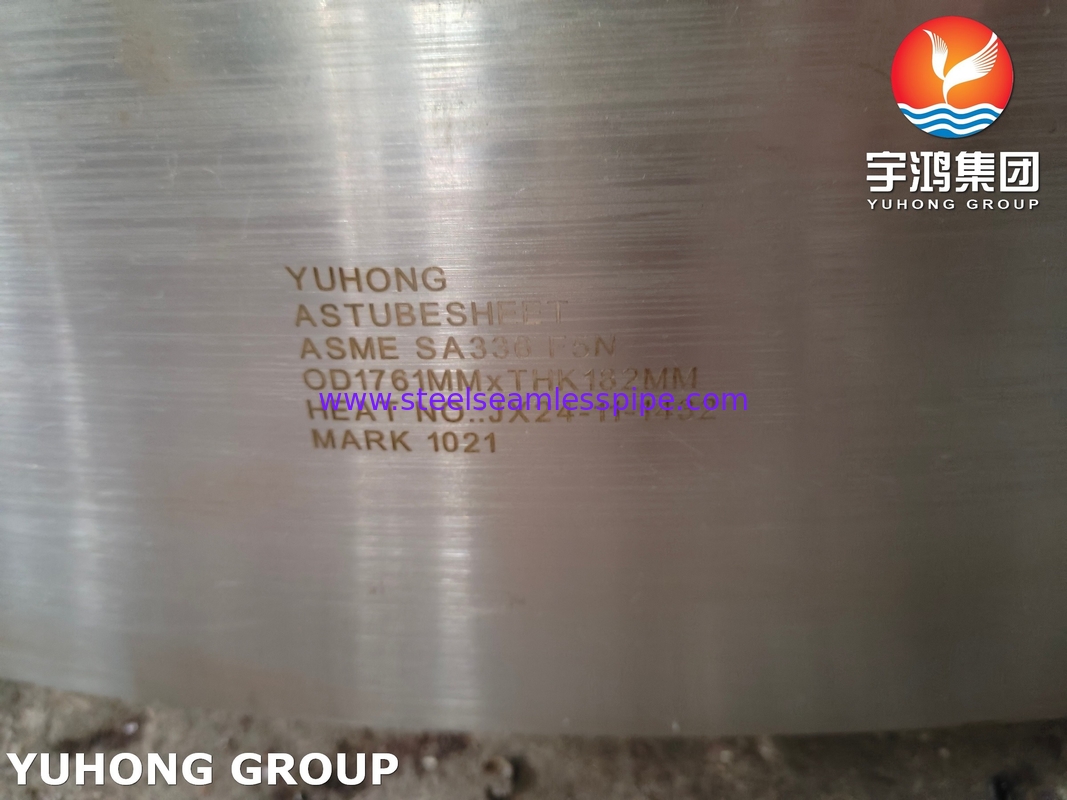

Co to jest SA336 F5N Wymieńca ciepła?

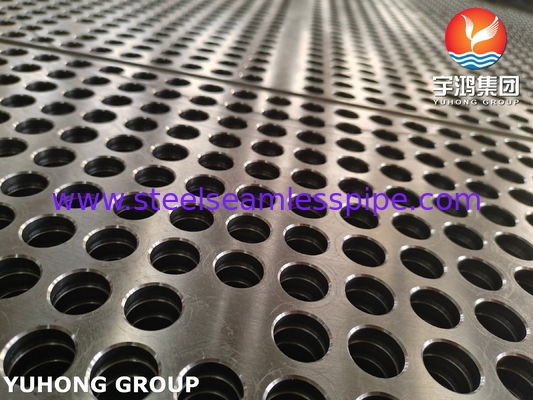

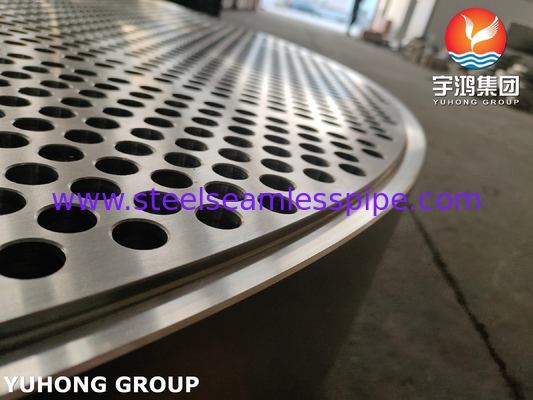

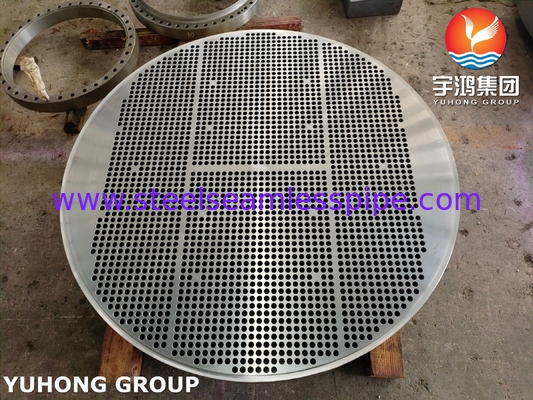

Płytka rurki wymiennika ciepła jest kluczowym elementem w wymiennikach ciepła w formie muszli i rurki,działając jako konstrukcja nośna, która utrzymuje rury na miejscu i zapewnia odpowiednie oddzielenie płynu między stroną powłoki a stroną rury.

Specyfikacja:

Podlegają normom ASME/ASTM SA-336, które są normą dla łączników i komponentów ze stali kuwanej przeznaczonych do pracy w warunkach wysokiej temperatury i wysokiego ciśnienia.

Stopień F5N to 5% chromu, 0,5% molibdenu (Cr-Mo) stali stopowej z znormalizowaną obróbką cieplną (przykład "N").

Kluczowy skład i właściwości:

Skład chemiczny:

Cr: 4,0·6,0%, Mo: 0,45·0,65%, C: ≤0,15% (poprawiona spawalność w porównaniu ze standardowym F5).

Właściwości mechaniczne:

Wytrzymałość na rozciąganie: ≥485 MPa (70 ksi)

Wytrzymałość wydajności: ≥ 275 MPa (40 ksi)

Wysoka odporność na wkręcanie w temperaturach do 600°C.

Poprawiona wytrzymałość dzięki znormalizowanej obróbce cieplnej.

Dlaczego SA-336 F5N dla tablic?

Wydajność w wysokiej temperaturze:

Utrzymuje wytrzymałość i odporność na deformacje w przypadku długotrwałego obciążenia termicznego (idealne dla wymienników ciepła w rafineriach, elektrowniach i przetwórstwach chemicznych).

Odporność na korozję i utlenianie:

Zawartość chromu zapewnia odporność na utlenianie i siarkowanie (często występujące w środowiskach gazu kwaśnego lub ropy naftowej).

Odpowiedni do obsługi wodorową (odporny na rozkład wodoru).

Wylosowanie i spawalność

Niska zawartość węgla w porównaniu ze standardem F5 zmniejsza wymagania dotyczące obróbki cieplnej przed/po spawaniu.

Kompatybilne z pokrywami (np. nakładkami ze stali nierdzewnej) dla agresywnych nośników.

Zastosowanie w wymiennikach ciepła

Rola tablicy:

Działa jako konstrukcyjna kotwica dla rur, utrzymując ustawienie i uszczelniając płynów powłoki/strony rur.

Muszą wytrzymać różnicowe rozszerzanie termiczne, obciążenia ciśnieniowe i naprężenia cykliczne.

Typowe przypadki zastosowania:

Wymienniki ciepła rafinerii: obsługa węglowodorów, H2S lub pary wysokiego ciśnienia.

Elektrownie: podgrzewacze wody, kondensatory lub kotły.

Elektrownie wodorowe lub amoniakowe: wysokiego ciśnienia, wysokiej temperatury.

Zgodność projektowania i produkcji

Standardy ASME:

Sekcja VIII normy ASME BPVC: reguluje projektowanie, dobór materiałów i produkcję naczyń ciśnieniowych/rurek.

Sekcja II (Materiały): określa wymagania chemiczne/mechaniczne SA-336 F5N.

Sekcja IX: Procedury spawania (np. SMAW, GTAW) dla stali Cr-Mo.

Kroki produkcyjne:

Forgowanie: SA-336 F5N jest formowane w celu uzyskania lepszej struktury ziarna.

Wiertanie: Precyzyjne wiertanie otworów rurowych (normy TEMA dotyczące wysokości/tolerancji).

Obsługa cieplna: Normalizacja (ogrzewanie do 900 °C+ i chłodzenie powietrzem) w celu udoskonalenia mikrostruktury.

Badania i inspekcje:

NDT: Badanie ultradźwiękowe (UT) lub radiograficzne (RT) w celu wykrycia wad.

Badanie hydrostatyczne: potwierdza integralność ciśnienia.

Badanie twardości: zapewnia zgodność po spawaniu.

Porównanie z podobnymi materiałami

Kluczowe uwagi dotyczące tablic SA-336 F5N

Wyzwania związane ze spawaniem: wymaga elektrod o niskiej zawartości wodoru (np. E8018-B2) i rygorystycznego PWHT (obróbki cieplnej po spawaniu).

Zarządzanie naprężeniem termicznym: Należy uwzględnić rozbieżność rozszerzania między rurami (np. ze stali nierdzewnej) a tablicą rur F5N.

Ochrona przed korozją: W przypadku płynów o wysokiej odporności korozyjnej (np. chlorów) może być potrzebne pokrycie lub nakładanie.

Wniosek

Płytka ASME SA-336 F5N jest solidnym wyborem dla wymagających zastosowań wymiennika ciepła, oferując równowagę wytrzymałości na wysokie temperatury, odporności na korozję i spawalności.Jego znormalizowana struktura zapewnia niezawodność w krytycznych gałęziach przemysłu, takich jak rafinacja., petrochemicznych i wytwarzania energii.
