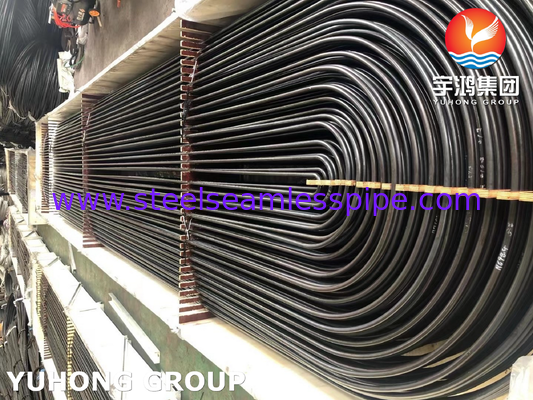

Bezszwowa, ciągniona na zimno rura wymiennika ciepła ASTM A179 w kształcie litery U do urządzeń płaszczowo-rurowych

Bezszwowe rury wymiennika ciepła ASTM A179 w kształcie litery U są zimno ciągnionymi rurami ze stali niskowęglowej formowanymi w kształt litery U do stosowania w wymiennikach ciepła typu płaszczowo-rurowego, skraplaczach i podobnych urządzeniach do wymiany ciepła. Materiał rury jest zgodny z normą ASTM A179/A179M, z zastrzeżeniem określonej edycji i wymagań zakupu. Konfiguracja zgięcia w kształcie litery U pozwala na podłączenie obu końców rury do płyty rur, jednocześnie uwzględniając wymaganą konfigurację rur w wymienniku.

Rury te nadają się do projektów wymienników ciepła, w których określono układ zgięć powrotnych, a rury ze stali niskowęglowej spełniają wymagania procesu. Konfiguracja w kształcie litery U może uwzględniać rozszerzalność cieplną wzdłuż długości rury, eliminując potrzebę oddzielnego połączenia powrotnego w obiegu rury. Rzeczywista wydajność zależy od wymiarów rury, promienia zgięcia, grubości ścianki, temperatury pracy, ciśnienia, kompatybilności płynów i konstrukcji wymiennika.

W przypadku zamówień projektowych należy określić średnicę zewnętrzną rury, grubość ścianki, promień zgięcia w kształcie litery U, długość prostych odcinków, geometrię zgięcia, ilość i obowiązujące wymagania dotyczące inspekcji. Jakość zgięcia i dokładność wymiarowa są szczególnie ważne tam, gdzie rury muszą pasować do istniejącej płyty rur lub zastępować uszkodzone rury podczas ponownego uzbrajania wymiennika. Zgodność materiałowa i akceptacja zgięcia powinny być weryfikowane w odniesieniu do obowiązującej specyfikacji zakupu.

Rury ASTM A179 w kształcie litery U mogą być określone dla:

• Wymienniki ciepła typu płaszczowo-rurowego.
• Skraplacze przemysłowe.
• Urządzenia do wymiany ciepła procesowego.
• Systemy pomocnicze w rafineriach i petrochemii.
• Rury zamienne do kompatybilnych konstrukcji wymienników ciepła.

W przypadku projektów ponownego uzbrajania należy przed złożeniem zamówienia potwierdzić oryginalne wymiary rury, promień zgięcia, długość prostych odcinków, układ rur i specyfikację materiałową. Nieprawidłowa geometria zgięcia może uniemożliwić prawidłowy montaż lub wpłynąć na dopasowanie wiązki rur.

• Norma materiałowa: ASTM A179/A179M, zgodnie z zamówieniem.
• Materiał rury: Bezszwowa, zimno ciągniona stal niskowęglowa.
• Konfiguracja produktu: Rura wymiennika ciepła w kształcie litery U.
• Wymiary rury: Średnica zewnętrzna i grubość ścianki zgodnie z zamówieniem.
• Geometria zgięcia: Promień i długości odcinków zgodnie z zatwierdzonym rysunkiem lub harmonogramem rur.
• Inspekcja: Badania materiałowe, kontrola wymiarów i dodatkowe badania zgodnie z obowiązującą specyfikacją i zamówieniem.

Norma ASTM A179 obejmuje podstawowe wymagania dotyczące rur. Geometria zgięcia w kształcie litery U, obróbka cieplna po zgięciu, inspekcja zgięcia i inne specjalne wymagania powinny być definiowane oddzielnie, jeśli dotyczy.

W przypadku nowego sprzętu i pakietów rur zamiennych, przed produkcją należy potwierdzić następujące informacje:

• Średnica zewnętrzna rury i określona grubość ścianki.
• Promień zgięcia linii środkowej.
• Długość prostych odcinków po obu stronach zgięcia.
• Całkowita długość rury i tolerancje wymiarowe.
• Wymagany kierunek zgięcia i odniesienia do rysunków.
• Obróbka cieplna po zgięciu i wymagania dotyczące inspekcji, jeśli dotyczy.

W przypadku projektów wymiany, dostarczenie oryginalnego rysunku rury lub wymiarowanej specyfikacji próbki może pomóc w zmniejszeniu problemów z dopasowaniem podczas instalacji.

Wymagania dotyczące inspekcji powinny być uzgodnione przed potwierdzeniem zamówienia. W zależności od specyfikacji zakupu i faktycznego zakresu dostawy, dokumentacja jakościowa może obejmować:

• Certyfikat badania materiału (MTC).
• Zapisy z badań składu chemicznego i właściwości mechanicznych.
• Twardość, spłaszczanie, rozszerzanie lub inne badania wymagane przez obowiązującą specyfikację rur.
• Inspekcja wymiarowa średnicy rury, grubości ścianki, promienia zgięcia i długości odcinków.
• Badanie hydrostatyczne lub inne określone badania, jeśli dotyczy.
• Dodatkowa inspekcja lub nadzór strony trzeciej, gdy jest to uzgodnione.

Obróbka cieplna po zgięciu, badania nieniszczące, PMI i specjalne inspekcje nie są objęte, chyba że są wyraźnie wymagane i potwierdzone.

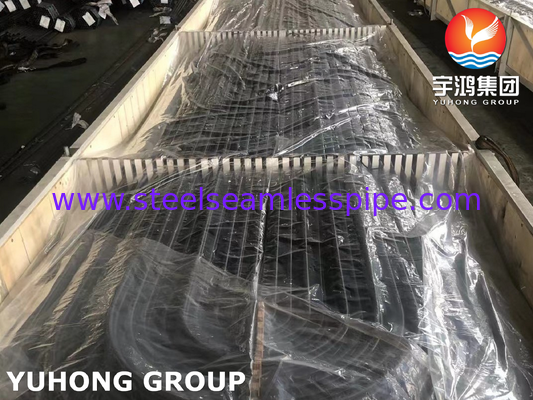

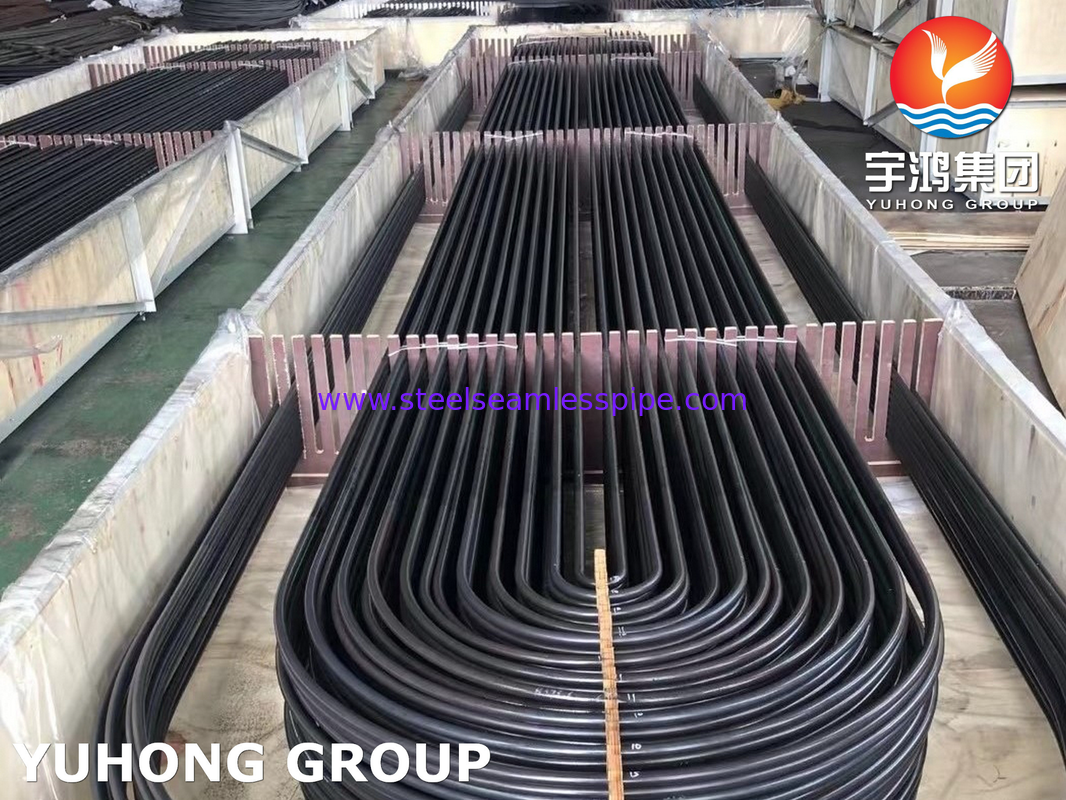

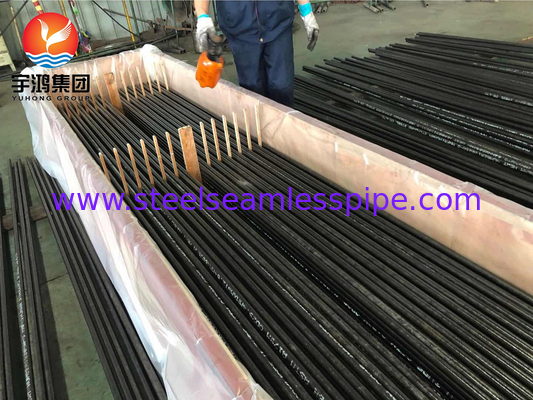

Rury w kształcie litery U są zazwyczaj pakowane w odpowiednie drewniane skrzynie, stalowe ramy lub inne ochronne opakowania eksportowe, zgodnie z długością rury, geometrią zgięcia, ilością zamówienia i wymaganiami transportowymi. Powinny być zastosowane podpory, aby zminimalizować deformacje, uderzenia i uszkodzenia powierzchni podczas obsługi i wysyłki.

Pakowanie, identyfikacja rur, dokumentacja eksportowa, port FOB i harmonogram dostaw powinny być potwierdzone w wycenie.

MOQ i czas realizacji zależą od wymiarów rury, promienia zgięcia, długości odcinków, ilości, wymagań produkcyjnych i zakresu inspekcji.

W celu uzyskania wyceny prosimy o podanie:

• Wymagania materiałowe ASTM A179/A179M.
• Średnica zewnętrzna rury i grubość ścianki.
• Promień zgięcia w kształcie litery U i długość prostych odcinków.
• Ilość i wymagana geometria rury.
• Rysunek lub harmonogram rur, jeśli dostępny.
• Wymagania dotyczące obróbki cieplnej i inspekcji.
• Miejsce docelowe, preferowane Incoterms i wymagana data dostawy.

Poproś o wycenę: Prześlij swój harmonogram rur lub rysunek, aby potwierdzić wykonalność techniczną, cenę, MOQ, czas realizacji, dokumenty inspekcyjne i ustalenia dotyczące wysyłki.
