ASME SA516 Gr.70N Tkaniny stacjonarne dla kotłów o dużej spawalności
Płyty rurkowe są szeroko wykorzystywane w różnych zastosowaniach przemysłowych, w tym w wymiennikach ciepła, kotłach, zbiornikach ciśnieniowych, turbinach parowych,i dużych centralnych systemów klimatyzacji.
Z drugiej strony, niestandardowe, precyzyjne arkusze rurowe są głównie stosowane w pojemnikach chemicznych do takich operacji, jak wymienniki ciepła, kotły, zbiorniki ciśnieniowe, kondensatory,centralne systemy klimatyzacjiTe tabliczki służą ważnej funkcji podtrzymania stałych jednostek muszli i rur.
Ze względu na swój metalowy skład arkusze rurowe posiadają wyjątkową sztywność i przewodnictwo cieplne.

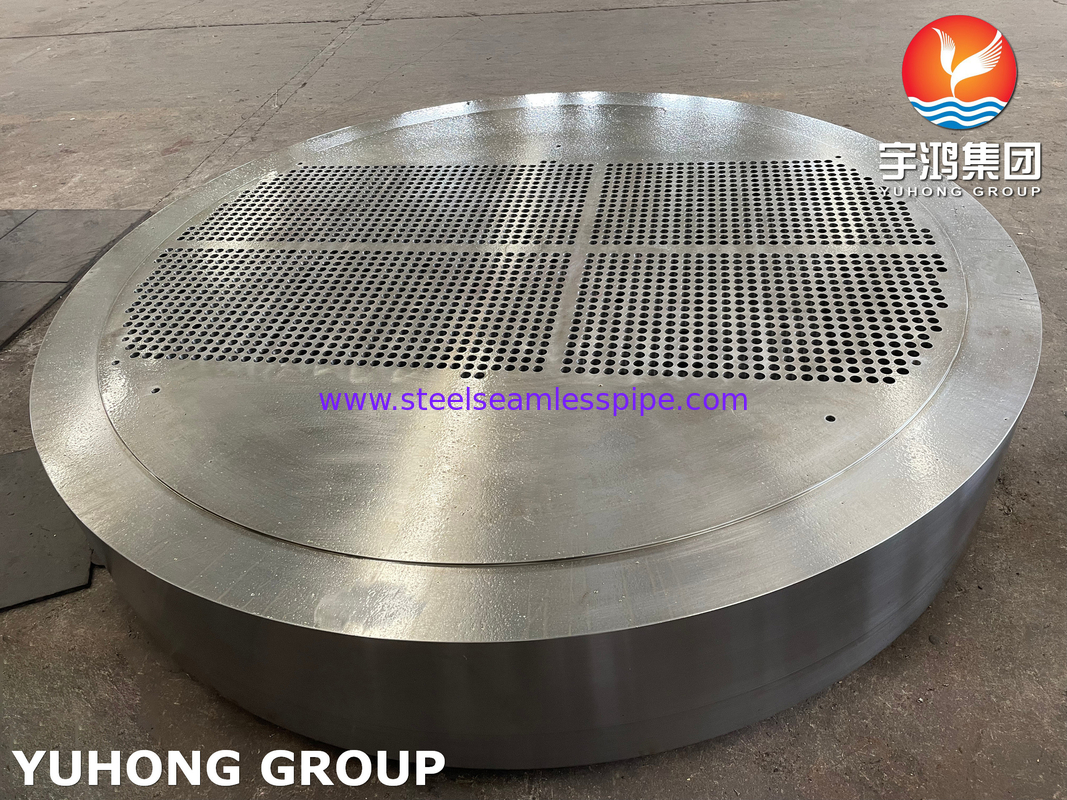

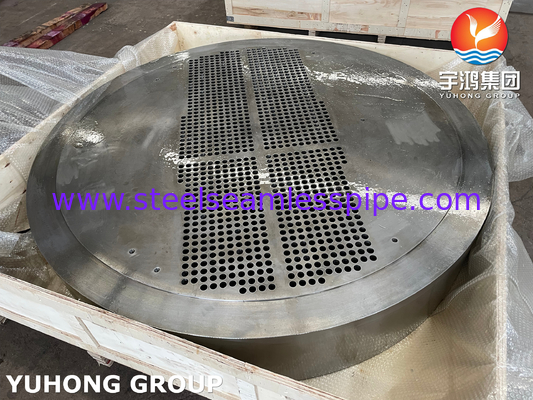

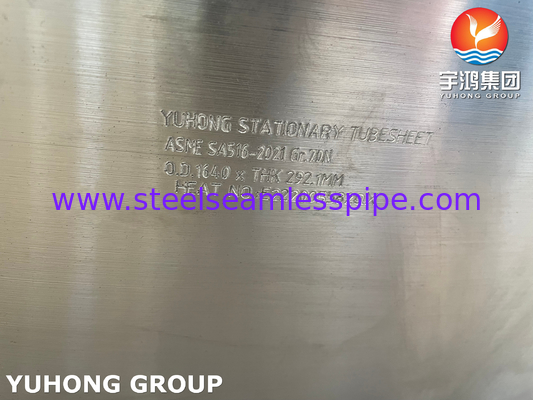

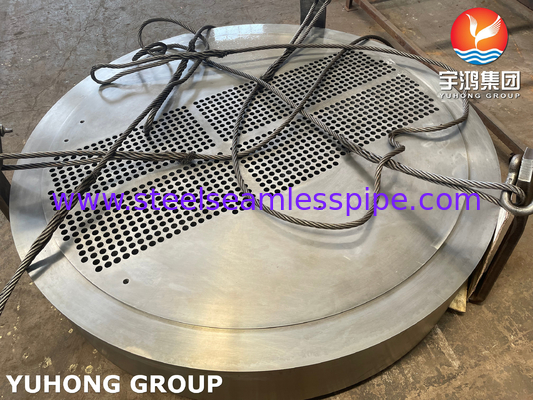

SA516 Gr.70N stacjonarna tablica rur jest elementem stosowanym w wymiennikach ciepła i naczyniach ciśnieniowych.który jest materiałem o wysokiej wytrzymałości, powszechnie stosowanym w budowie naczyń ciśnieniowych ze względu na jego doskonałą wytrzymałość i spawalność.
Płytka rur jest zaprojektowana tak, aby utrzymywać rury wymiennika ciepła na miejscu i zapewniać uszczelnienie między rurami a powłoką wymiennika ciepła.Stacjonarna tablica rur jest zazwyczaj spawana lub przykręcana do powłoki wymiennika ciepła i służy jako punkt stały dla rur do mocowania do.
SA516 Klasy 70 standardowe wymagania normalizowane, jeżeli grubość przekracza 40 mm, w przeciwnym razie standardowa dostawa gangsteel w stacji walcowanej na gorąco lub kontrolnej walcowanej.70+N lub A516gr70N oznaczają, że stopień stali musi być znormalizowany w każdej grubości.
SA 516 GR.70 vs. 70N
SA 516 GR.70 i 70N to klasy naczyń ciśnieniowych, które można odróżnić na podstawie pewnych cech.
GR.70N jest metalem w stanie znormalizowanym.
Normalizacja 70N posiada wyższą elastyczność i wytrzymałość w porównaniu z A516 70.
Gdzie znajduje się stacjonarna tabliczka rurkowa w pływającym wymienniku ciepła?
Płytka rurkowa znajdująca się na tylnym końcu głowicy muszli ma nieco mniejszą średnicę niż muszka, co umożliwia przeciąganie wiązki przez muszkę.Wykorzystanie głowicy pływającej oznacza, że można pozwolić na rozszerzenie termiczne i zestaw rur można usunąć do czyszczenia.
Skład chemiczny A516 GR.70
|
C
|
Tak.
|
Mn
|
P
|
S
|
Al.
|
Kr
|
Cu
|
Ni
|
Mo.
|
Nb
|
Ty
|
V
|
|
0.18
|
0.4
|
0.95/1.50
|
0.015
|
0.008
|
00,02 (min)
|
0.3
|
0.3
|
0.3
|
0.08
|
0.01
|
0.03
|
0.02
|
Równoważny materiał
| Standard brytyjski |
Normy europejskie |
ASTM/ASME |
| BS1501-224-490A/B |
EN10028 P355GH |
A/SA516 - klasa 70 |
Wymagania mechaniczne
| Właściwości mechaniczne |
Wartość |
| Siła na rozciąganie, MPa (ksi) |
485-620 (70-90) |
| Siła wydajności, min MPa (ksi) |
260 (38) |
| Wyciąganie min, % 200 mm (8 cali) |
17 |
| Wyciąganie min, % 50 mm (2 cali) |
21 |
Zastosowanie:
- Kotły
- Ogrzewacze.
- Kolumny.
- Wystarczy.
- Filtry.
- Wymienniki ciepła
- Rurociągi.
- Naczynia ciśnieniowe
- Produkcje naftowe
- Flanki.
- Zawory
- Zbiorniki.
