Yuhong Holding Group Co., LTD
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | YUHONG |
| Orzecznictwo: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Numer modelu: | EN10028 1.4541 |
| Minimalne zamówienie: | 500 KG |
|---|---|
| Cena: | NEGOTIABLE |
| Szczegóły pakowania: | Drewniana obudowa / żelazna obudowa / pakiet z plastikową nasadką |
| Czas dostawy: | 10-90 dni |
| Zasady płatności: | L/C, T/T |
| Możliwość Supply: | Zgodnie z życzeniem klienta |
| Standardowy: | EN10028 1.4541 | Wielkość: | 1/2" - 48" |
|---|---|---|---|
| Materiał: | Stal nierdzewna, 1.4541 | Zastosowanie: | Wymiennik ciepła z pływającą głowicą |
| Projekt: | Zindywidualizowane | Kształt: | cylinder |
| High Light: | 1.4541 Płytka z rur ze stali nierdzewnej,Wymiennik ciepła Szkica rurki ze stali nierdzewnej |
||

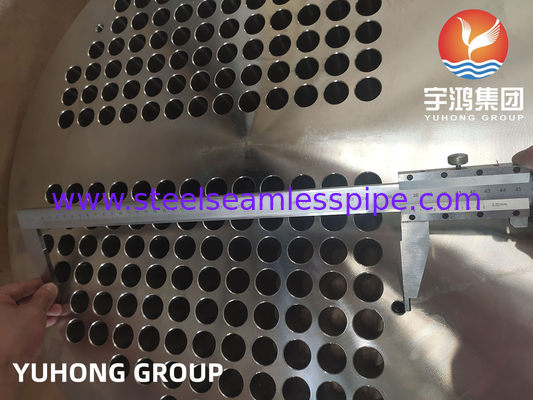

EN10028 1.4541 Płytka rury ze stali nierdzewnej
EN10028 1.4541 jest europejskim standardem dla stali nierdzewnej, szczególnie dla austenitycznej stali nierdzewnej.
Płytka rurowa ze stali nierdzewnej to płaska płytka z otworami wierconymi lub obrobionymi, aby pomieścić rury.i inne zbiorniki ciśnieniowe do wspierania i utrzymywania rur na miejscu.
W związku z powyższym w EN10028 1.4541 tabliczka rur ze stali nierdzewnej odnosi się do tabliczki rur wykonanej ze stali nierdzewnej klasy 1.4541, który jest powszechnie stosowany ze względu na doskonałą odporność na korozję i wytrzymałość w wysokich temperaturach.
Płytka rur jest podstawowym elementem wymiennika ciepła.Rury są wprowadzane przez te otwory, a następnie rozszerzone lub spawane do blachy rury, aby stworzyć silne i szczelne połączenie.
Płytka rur działa jako bariera między stronami wysokiego i niskiego ciśnienia wymiennika ciepła, zapewniając, że płyn przepływający przez rury nie miesza się ze sobą.Płytka rur zapewnia również wsparcie i stabilność rur, uniemożliwiając ich opuszczenie lub wibracje w warunkach pracy.
Płyty rur są zazwyczaj wykonane z materiałów, które mogą wytrzymać wysokie temperatury i korozyjne środowiska, takie jak stal nierdzewna, stal węglowa lub tytan.Wybór materiału zależy od specyficznych wymagań wymiennika ciepła, w tym rodzaj przetwarzanych płynów i warunki pracy.
Konstrukcja blachy rurowej ma kluczowe znaczenie dla skutecznego przenoszenia ciepła i zapobiegania awarii rur.i liczba i układ otworów w tablicy rur są starannie rozważane podczas procesu projektowania.
Oprócz utrzymania rur na miejscu, arkusze rur zapewniają również powierzchnię do mocowania powłoki lub obudowy wymiennika ciepła.Łuska jest zazwyczaj śruby lub spawane do blachy rury, aby utworzyć uszczelnione obudowy dla rur.
Płytka rur odgrywa istotną rolę w wydajności i niezawodności wymiennika ciepła.i zapewnia bezpieczne połączenie między rurami a powłoką.
1.4541 Skład chemiczny
| Skład chemiczny, % | ||||||||
| Stopień stali | C, ≤ | Si, ≤ | Mn, ≤ | P, ≤ | S, ≤ | Kr | Ni | Ty |
| X6CrNiTi18-10 (1.4541) | 0,08 | 1,00 | 2,00 | 0,045 | 0,015 | 17,0-19,0 | 9,0-12,0 | 5xC do 0,70 |
1.4541 Równoważne klasy
| EN X6CrNiTi18-10 (1.4541) stopień ekwiwalentu materiału | ||||
| Unia Europejska | USA | ISO | Chiny | Japonia |
| Nazwa stali (numer materiału) | Klasa (UNS) | Stopień (numer ISO) | Klasa (UNS) | Klasa |
| X6CrNiTi18-10 (1.4541) | 321 (UNS S32100) | X6CrNiTi18-10 (4541-321-00-I) | 0Cr18Ni10Ti; | SUS321 |
| 06Cr18Ni11Ti (nowa nazwa) (S32168) | ||||
Proces produkcji arkusza przewodowego obejmuje kilka etapów, w tym wybór materiału, projektowanie, obróbkę maszynową i kontrolę jakości.
1Wybór materiału: Tkanina jest zazwyczaj wykonana z metalu lub stopów wysokiej jakości, takich jak stal węglowa, stal nierdzewna lub tytan.Wybór materiału zależy od konkretnego zastosowania, w tym czynniki takie jak temperatura, ciśnienie i odporność na korozję.
2Konstrukcja: Konstrukcja tablicy rurowej opiera się na wymaganiach wymiennika ciepła lub zbiornika ciśnieniowego, w którym będzie ona używana.i wymiarów ogólnych.
3. Obróbka: Tkanina jest obrobiana przy użyciu różnych procesów, w tym wiercenia, frezowania i obrócenia.Wykonuje się to przy użyciu specjalistycznej maszyny wiertniczej lub urządzeń CNC (Computer Numerical Control)Otwory muszą być dokładnie ustawione i wyrównane w celu zapewnienia prawidłowego umieszczenia rurki.
4Wykończenie: po wierceniu blacha rur jest zazwyczaj obrobiana, aby osiągnąć pożądaną grubość i wykończenie powierzchni.Może to obejmować fresowanie lub obracanie, aby usunąć nadmiar materiału i stworzyć gładki, płaska powierzchnia.
5. obróbka cieplna: w zależności od materiału i zastosowania, tabliczka może zostać poddana obróbieniu cieplnemu w celu poprawy jej właściwości mechanicznych, takich jak twardość i wytrzymałość.Ten krok ma kluczowe znaczenie dla zapewnienia tablicy rur może wytrzymać wymagane warunki pracy.
6Kontrola jakości: W trakcie całego procesu produkcyjnego wdrażane są środki kontroli jakości w celu zapewnienia spełnienia wymaganych specyfikacji.badania nieniszczące (takie jak badania ultradźwiękowe lub radiograficzne), oraz inspekcji wizualnych.
7Zgromadzenie: po obróbce i badaniu tablicy, można ją zmontować do wymiennika ciepła lub zbiornika ciśnieniowego.Obejmuje to wprowadzenie rur do otworów rur i zabezpieczenie ich w miejscu za pomocą metod takich jak spawanie lub rozszerzenie.
8. Ostatnia kontrola: przed oddaniem do użytku wymiennika ciepła lub zbiornika ciśnieniowego,przeprowadza się ostateczną inspekcję w celu zweryfikowania, czy tabliczka i cały zespół spełniają wszystkie wymagane specyfikacje i normy.
Ważne jest, aby pamiętać, że proces produkcji tablicy rur może się różnić w zależności od specyficznych wymagań aplikacji i możliwości producenta.
W tych zastosowaniach blacha rur służy kilku ważnym funkcjom:
1. Podtrzymaj rurę
2. Zamykanie rur
3Przeniesienie ciepła
4. Wstrzymanie ciśnienia
5. Ustawienie rur
6. Czyszczenie rur
