Wymiennik ciepła z stali nierdzewnej

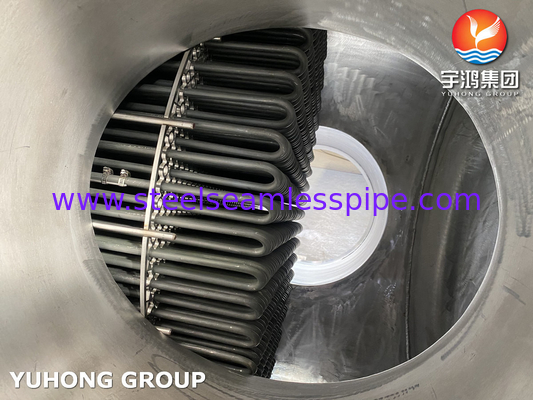

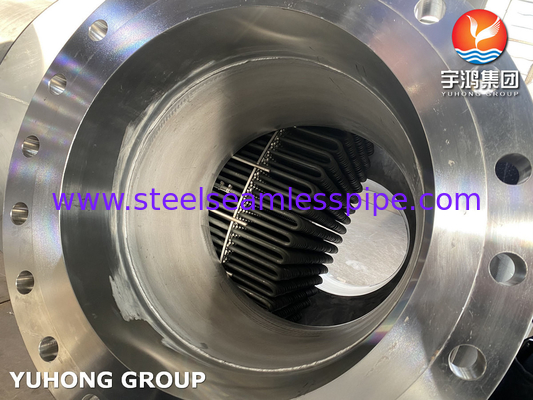

Węzeł rury Uskładają się z wiązki rur w kształcie U umieszczonych w powłokę. Rury są zgięte w kształcie U, z obydwoma końcami każdej rury podłączonymi do wspólnej blachy rury.Podczas gdy inny płyn płynie wokół zewnętrznej części rur wewnątrz powłokiCiepło jest przenoszone między dwa płyny przez ściany rur.
Konstrukcja rury w kształcie U pozwala na rozszerzenie i skurczenie cieplne rury bez nadmiernego obciążenia lub uszkodzenia.Ten projekt jest korzystny w zastosowaniach, w których występują znaczne różnice temperatury między dwoma płynami lub częste zmiany temperaturyWiązki rurowe są znane ze swojej wydajności w transferze ciepła i są często stosowane w zastosowaniach, w których wydajność cieplna jest kluczowa.Są one powszechnie stosowane w takich gałęziach przemysłu jak rafinacja ropy naftowej., przetwarzanie chemiczne, systemy HVAC i wytwarzanie energii.
Zestawy rur
- Rury podwodne lub rury proste (rury stałe lub płynące)
- Wyroby z tworzyw sztucznych (z wyłączeniem tworzyw sztucznych)
- Zestawy z rurkami grzejników zbiorników
- Zestawy rur podgrzewaczy oleju paliwowego
- Zestawy z podwójnymi ścianami z przewodu wentylacyjnym
- Stopy standardowe i specjalistyczne
- Głowy i czapki
- Kołnierze i dysze zbiorników
Materiał do powszechnego użytku do wymiennika ciepła w zestawie rur
W zależności od konkretnych wymagań i zastosowań istnieją następujące opcje materiałów rurowych:
Rury ze stali węglowej: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Rury ze stali stopowej: ASTM A213 T5, T9, T11, T22, T91
Rury ze stali nierdzewnej: ASTM A213 TP304, TP304L, TP316L, TP321, itp.
Rury z stopem niklu: ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, itp.
Rury miedziane: ASTM B111 C70600, C68700, C71500, C44300 itp.
Opcje materiału zbiornika:
ASTM A516 GR70
ASTM A572 GR50
ASTM A537 CL1
Zestaw rurociągów prostych vs. zestaw rurociągów podwalinowych
Oba rodzaje wiązek rur mają swoje zalety i zastosowania w zależności od takich czynników, jak wymagania utrzymania, względy kosztów i warunki eksploatacji.Wybór pomiędzy zestawami rurociągów prostych i rurociągów U często zależy od szczególnych potrzeb i priorytetów systemu wymiennika ciepła.

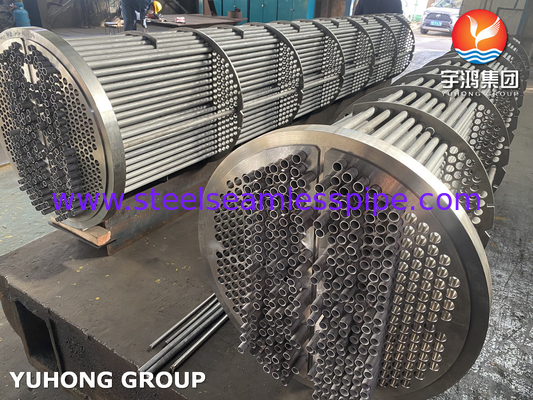

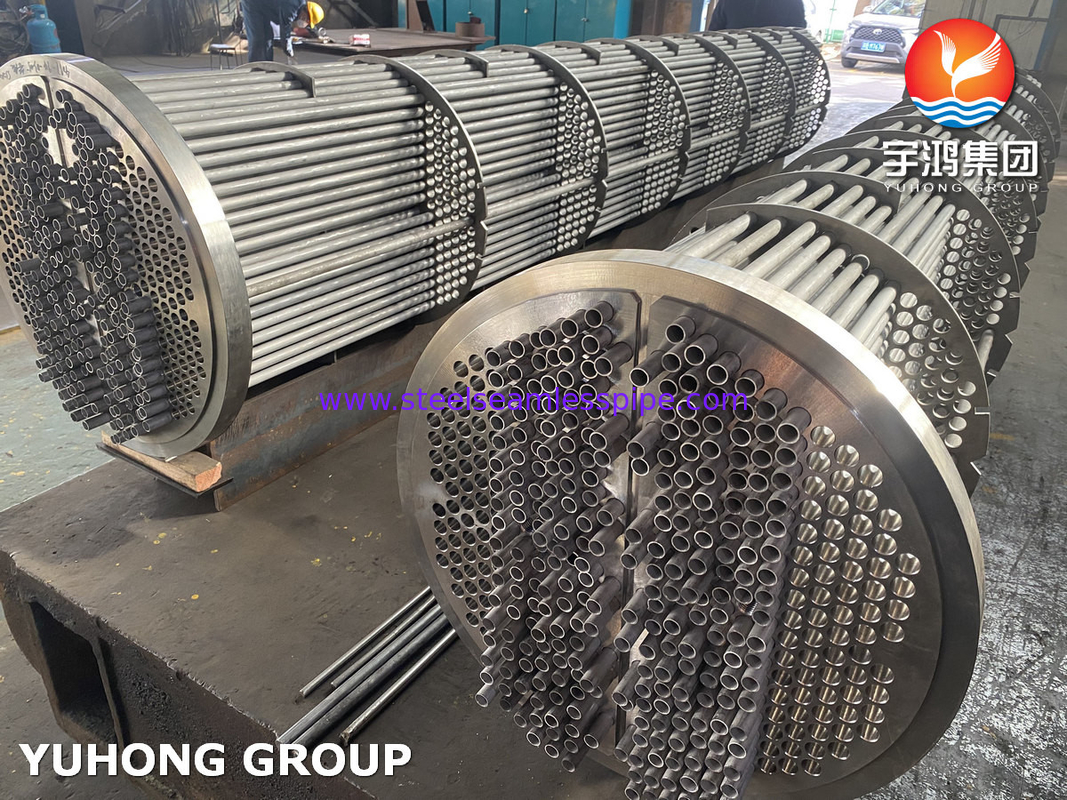

Zestaw rurociągów prostych
1Efektywna konstrukcja, z gorącym płynem płynącym prosto przez rury.
2Wymaga większego wysiłku, aby otworzyć łup zbiornika do czyszczenia lub konserwacji.
3- niższe koszty instalacji w porównaniu z zestawem rur U.

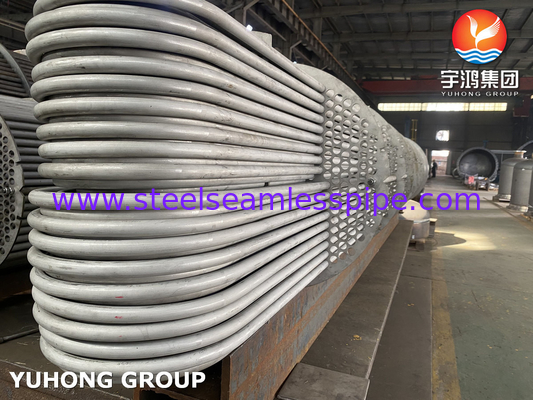

U Tube Bundle:
1Punkty wejścia i wyjścia po tej samej stronie, ułatwiając konserwację.
2Rury w kształcie U pozwalają na rozszerzenie cieplne bez obciążania wiązki.
3Modułowa konstrukcja jednostki pozwala na łatwiejsze rozbieranie do konserwacji.
4Dobrze nadaje się do różnic wysokiej temperatury.
Wnioski
Wiązki rurowe są stosowane w szerokim zakresie zastosowań, w których wymagana jest transfer ciepła.
- Systemy HVAC
- Przetwarzanie chemiczne
- Rafinacja ropy naftowej i gazu
- Produkcja energii
- Przetwarzanie żywności i napojów
- Produkcja farmaceutyczna
W każdym z tych zastosowań wiązki rur są używane do przenoszenia ciepła z jednego płynu do drugiego.podczas gdy w zakładzie przetwarzania chemicznegoKonstrukcja specyficzna zestawu rur zależy od wymagań zastosowania.
