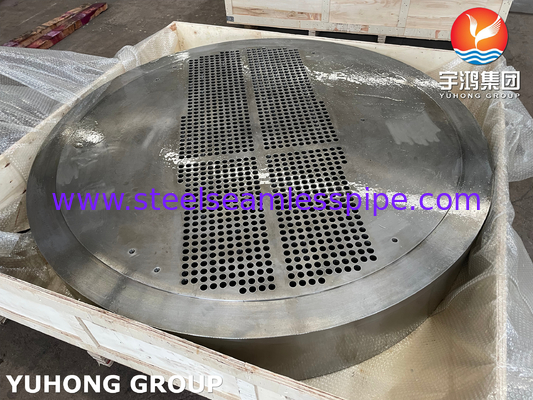

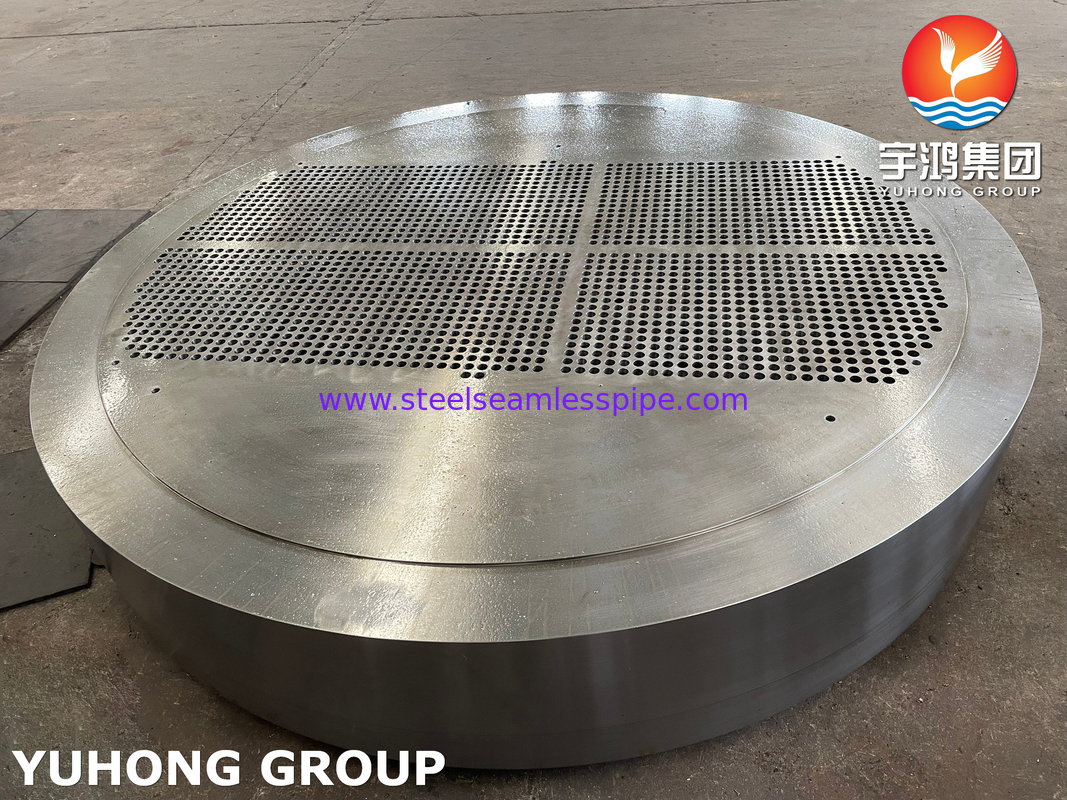

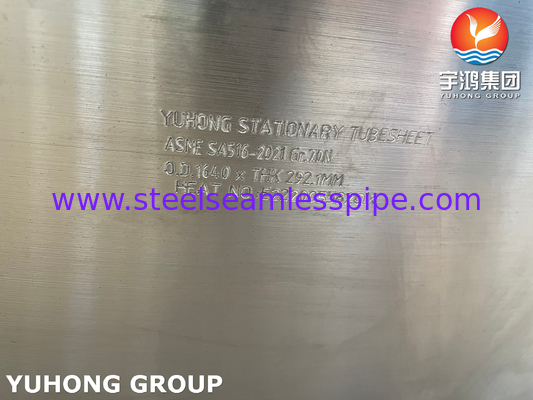

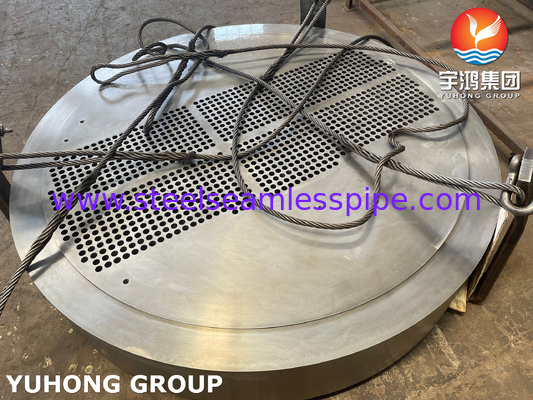

ASME SA516 GR.70N Tłuszcz stacjonarny do zastosowania w akcesoriach wymienników ciepła
Stacjonarna tablica rur jest istotnym elementem wymiennika ciepła, który oddziela dwa strumienie płynu od siebie.Jest to kawałek konstrukcji metalowej, która ma otwory przewiercone przez nią, aby umożliwić przejście rur wymiany ciepłaPłytka jest zwykle stacjonarna lub stała, co oznacza, że nie może się poruszać ani obracać w stosunku do powłoki wymiennika ciepła.
Główną cechąNajważniejszą cechą stacjonarnej tablicy rur jest to, że jest zazwyczaj spawana lub przymocowana w miejscu, aby zapewnić bezpieczne i szczelne połączenie między rurami a powłoką.Takie zaprojektowanie pomaga zapobiec niepożądanym mieszaniom lub zanieczyszczeniom strumieni płynu. stacjonarne arkusze rurowe są powszechnie stosowane w zastosowaniach, w których właściwości termiczne, chemiczne i mechaniczne płynów są znane i stabilne,i prawdopodobnie nie wystąpią znaczące zmiany temperatury lub ciśnienia.
Gdzie znajduje się stacjonarna tabliczka w pływającym wymienniku ciepła?
Płytka rurkowa znajdująca się na tylnym końcu głowicy muszli ma nieco mniejszą średnicę niż muszka, co umożliwia przeciąganie wiązki przez muszkę.Wykorzystanie głowicy pływającej oznacza, że można pozwolić na rozszerzenie termiczne i zestaw rur można usunąć do czyszczenia.
Skład chemiczny A516 GR.70
| C |
Tak. |
Mn |
P |
S |
Al. |
Kr |
Cu |
Ni |
Mo. |
Nb |
Ty |
V |
| 0.18 |
0.4 |
0.95/1.50 |
0.015 |
0.008 |
00,02 (min) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
Równoważny materiał
| Standard brytyjski |
Normy europejskie |
ASTM/ASME |
| BS1501-224-490A/B |
EN10028 P355GH |
A/SA516 - klasa 70 |
Wymagania mechaniczne
| Właściwości mechaniczne |
Wartość |
| Siła na rozciąganie, MPa (ksi) |
485-620 (70-90) |
| Siła wydajności, min MPa (ksi) |
260 (38) |
| Wyciąganie min, % 200 mm (8 cali) |
17 |
| Wyciąganie min, % 50 mm (2 cali) |
21 |
Płyty rur stacjonarnych są szeroko stosowane w różnych gałęziach przemysłu do zastosowań w zakresie transferu ciepła.
1Przemysł petrochemiczny: Tkaniny stacjonarne są powszechnie stosowane w wymiennikach ciepła wykorzystywanych do przetwarzania ropy naftowej, petrochemikaliów i innych produktów naftowych.
2Przemysł wytwarzania energii elektrycznej: Tkaniny stacjonarne są stosowane w wymiennikach ciepła elektrowni, takich jak generatory pary, kondensatory i wieże chłodzące.
3Przemysł spożywczy i napojów: Tkaniny stacjonarne są stosowane w wymiennikach ciepła do pasteryzacji i innych zastosowań przetwórczych.
4Przemysł farmaceutyczny: Tkaniny stacjonarne są stosowane w wymiennikach ciepła stosowanych do przetwarzania leków i innych produktów medycznych.
5Przemysł klimatyzacyjny i klimatyzacyjny: stacjonarne lampy są stosowane w systemach klimatyzacji i chłodzenia do zastosowań w zakresie transferu ciepła.
6Przemysł chemiczny: Tkaniny stacjonarne są stosowane w wymiennikach ciepła, reaktorach i kolumnach destylacyjnych do zastosowań związanych z przetwarzaniem chemicznym.
Ogólnie rzecz biorąc, stacjonarne arkusze rur są niezbędnymi elementami w różnych zastosowaniach przemysłowych, które wymagają efektywnego transferu ciepła między dwoma strumieniami płynu.
