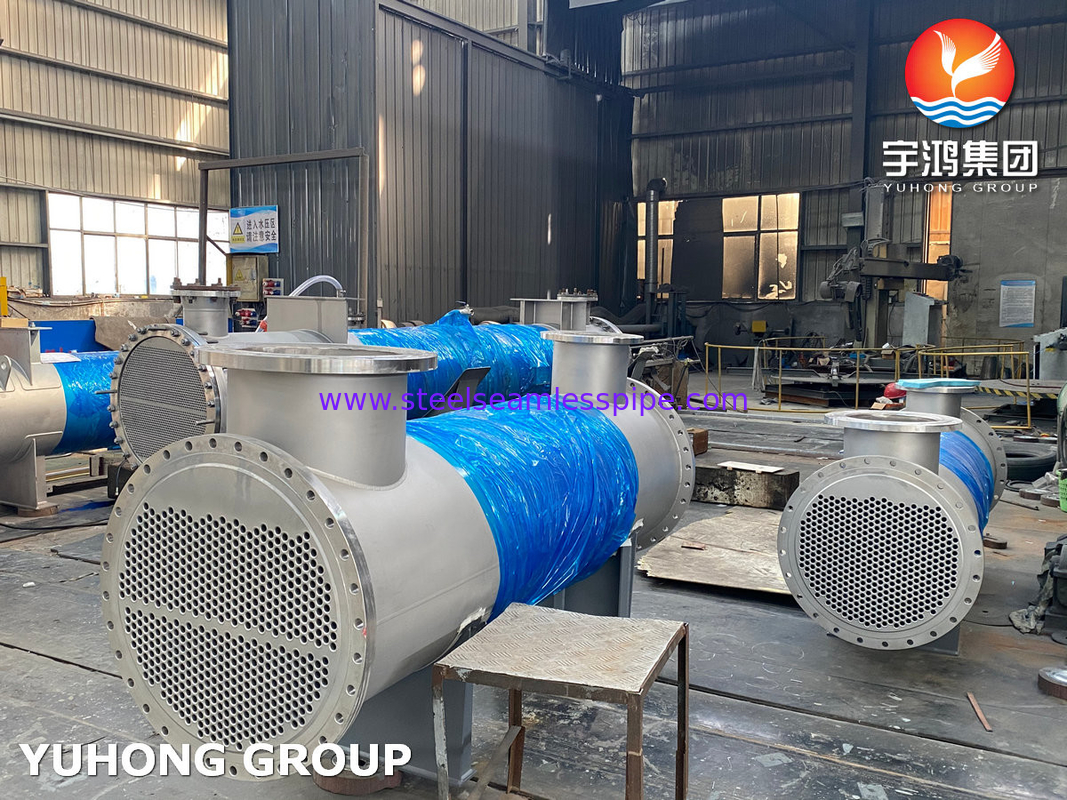

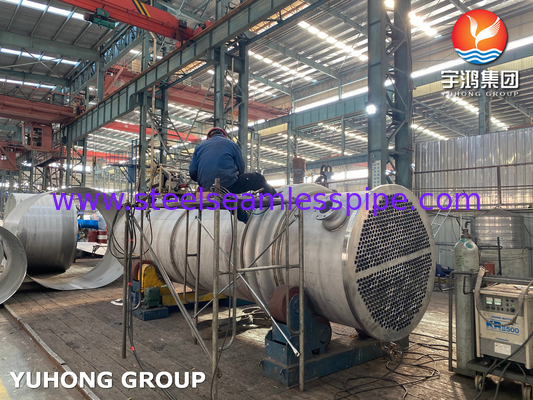

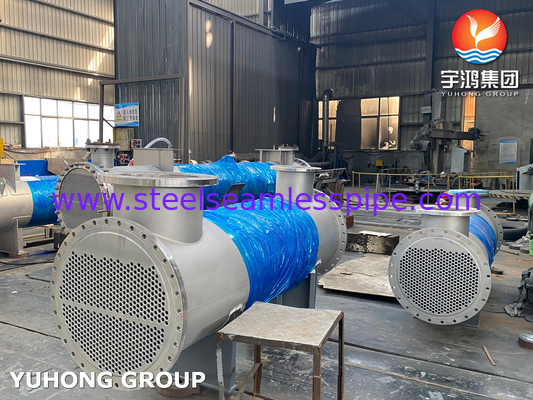

Kondensator wymiennika ciepła z wiązki rur

Zestawy rur do urządzeń wymienników ciepła mogą być konstruowane do zastosowań płyn-płyn lub para-płyn.Zestawy mogą być stosowane w zastosowaniach, w tym w procesach przemysłowych i komercyjnych procesach ogrzewania lub chłodzenia wody.

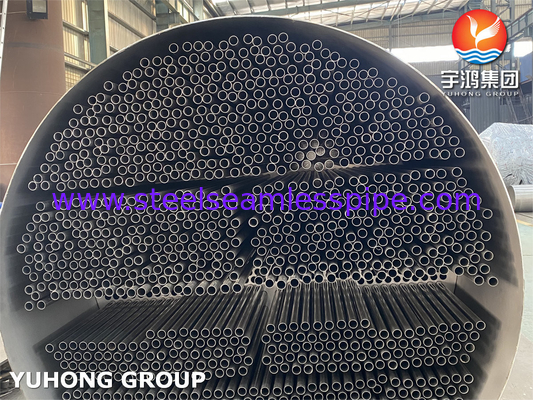

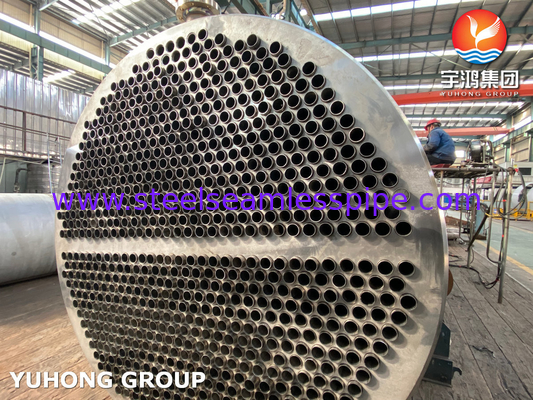

Wymiennik ciepła jest typowym urządzeniem wymiany ciepła, które tworzy dwa płynów o różnych temperaturach do wymiany ciepła.jeden płyn może być schłodzony, a drugi płyn może być podgrzany do wymaganej temperatury. Paczka rur zebrała wiele grup rur gęsto zapakowanych jako rdzeń promieniowania, z zewnątrz zainstalowany z rurkowatą łupką zbiornika wykonaną z stalowej płyty naczyń ciśnieniowych,w przypadku krążenia gorącego płynu lub gazów w zestawie rur, duża łączna powierzchnia rur zapewni skuteczne działanie wymiany ciepła w celu przenoszenia ciepła do wody z zbiornika i chłodzenia płynów w rurach.

W zależności od konkretnych wymagań i zastosowań, istnieją następujące opcje materiałów rurowych:

Rurka ze stali węglowej: ASTM A179/ASME SA179/179M, ASTM A192

Rury ze stali stopowej: ASTM A213 T5, T9, T11, T22, T91

Rury miedziane: ASTM B111 C44300, C70600, C71500

Zastosowanie:

Produkcja chemiczna


Przemysł naftowy


Energia


Produkty farmaceutyczne

Zestaw rurociągów prostych VS Zestaw rurociągów U

Zestaw rurociągów prostych: Pierwszy i wcześniej powszechnie stosowany zestaw rurociągów jest skonfigurowany z rurą prostą.ciepły płyn jest pompowany przez wiązkę w linii prostej od jednego końca muszli zbiornika do drugiego końca muszli zbiornika. Ten typ jest wydajny, ale wymaga większego wysiłku, aby otworzyć zbiornik, aby usunąć wiązkę do czyszczenia lub konserwacji..

U Tube Bundle: Zalecany i nowy, powszechnie stosowany zestaw rur to układ rur U.Ten zestaw imponujących funkcji jest wejście i wyjście punkty po tej samej stronie muszli na rurki muszli pokrycie podzielone na dwie zamknięte komoryRury wykonane w kształcie U, które opuszczają komorę wejściową i podróżują do przeciwległego końca powłoki i wracają w kierunku przeciwnym do komory wyjściowej.Ten rodzaj układu jest łatwiejszy do demontażu do konserwacji z pakietem zazwyczaj wyślizguje się jako modułowa jednostka. Związek rurowy typu U jest również odpowiedni przy dużych różnicach temperatur, łagodzi większość rozszerzeń termicznych i zmniejsza naprężenia skurczowe w związku.
