DIN EN 1653 Standardowy zestaw rur z stopów miedzi do wymiennika ciepła

ASTM B111 C68700 Zestaw rur z stopów miedzi do wymiennika ciepła

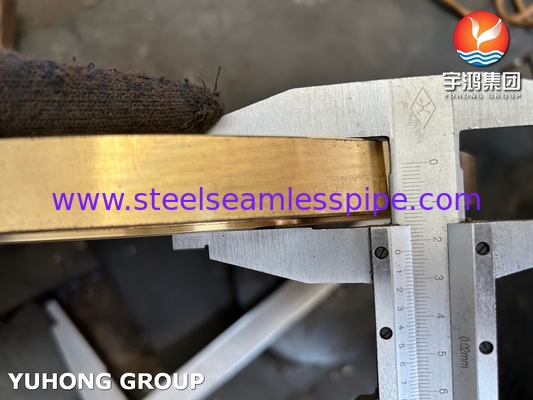

Norma DIN EN 1653 określa wymagania dotyczące tablic rur stosowanych w wymiennikach ciepła, w tym wykonanych z materiału C46400.znany z wysokiej wytrzymałości, dobrą odporność na korozję i doskonałą obróbkę.

W kontekście wymienników ciepła:

C46400 (znany również jako CuAlNi lub mosiądz) jest często wybierany do zastosowań w tablicy rur ze względu na dobre właściwości mechaniczne, wysoką przewodność cieplną i odporność na niektóre środowiska korozyjne.

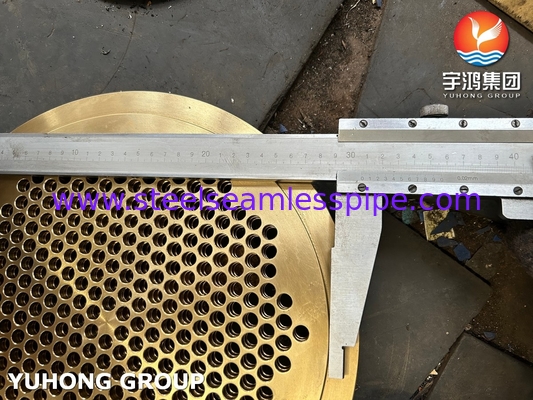

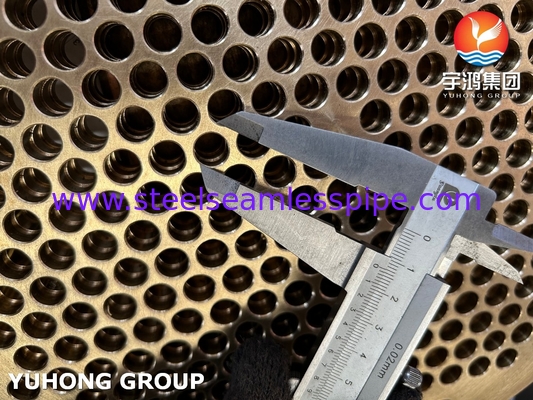

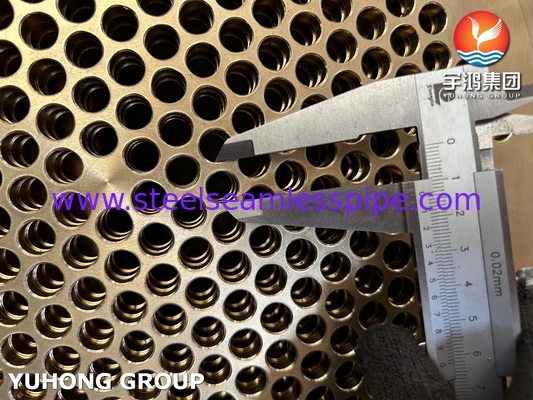

Płytka rur jest przeznaczona do podtrzymania i uszczelniania rur wewnątrz wymiennika ciepła.Konstrukcja musi zapewnić odpowiednie uszczelnienie i odpowiednie wsparcie rur w warunkach pracy.

Zgodnie z normą DIN EN 1653, tabliczki muszą być poddawane rygorystycznym procesom zapewniania jakości, w tym badaniom materiału (np. badaniom na rozciąganie),badania nieniszczące (takie jak badania ultradźwiękowe), oraz inspekcji wizualnej w celu zapewnienia zgodności z określonymi wymiarami i jakością powierzchni.

Konstrukcja tablicy rurowej musi uwzględniać maksymalną temperaturę i ciśnienie, na jakie będzie narażona podczas pracy.Wybór materiału i grubość są kluczowymi czynnikami w określeniu zdolności tablicy rur do wytrzymania tych warunków bez awarii.

Jeżeli do łączenia tablicy rurowej z innymi elementami wymiennika ciepła wymagane jest spawanie, należy dokładnie kontrolować proces, aby uniknąć naruszenia integralności tablicy.Procedury spawania i materiały spawania muszą być zgodne z metaliami podstawowymi, aby zapobiec lokalnej korozji lub rozkładowi.

W celu monitorowania stanu tablicy w czasie niezbędna jest regularna konserwacja i inspekcja.i ewentualnie bardziej szczegółowe badania, takie jak badania prądu wirusowego w celu wykrycia jakichkolwiek oznak uszkodzenia lub zużycia.

Zrozumienie i przestrzeganie szczegółowych wymogów określonych w normie DIN EN 1653 zapewnia bezpieczeństwo i wydajność tablicy rur dla wymiennika ciepła,zapewnienie niezawodnej wydajności przez cały okres eksploatacji.

Wymiennik ciepła z muszli i ruryjest rodzajem wymiennika ciepła. Jest to najczęściej stosowany rodzaj wymiennika ciepła w rafineriach i innych dużych procesach chemicznych do zastosowań wysokiego ciśnienia.ten typ wymiennika ciepła składa się z powłoki (dużego zbiornika ciśnieniowego) i zestawu rurJeden płyn przepływa przez rury, a drugi płyn przepływa przez rury (przez powłokę), przekazując w ten sposób ciepło między dwoma płynami.Ta grupa rur jest znana jako zestaw rur i może składać się z kilku rodzajów rur: rury prostokątne, rury o podłużnych płetwach itp.

Wymienniki ciepła z muszli i rurskłada się z kilku rur zamontowanych w cylindrycznej powłokie.Jeden płyn przepływa przez zewnątrz rur, a drugi płyn przepływa przez wewnątrz rur.Płyn może być jednopasowy lub dwupasowy i może przepływać równolegle lub poprzecznie/przeciwprzepływem.

Zalety zestawu rur miedzianych

1Doskonały transfer ciepła: miedź ma doskonałą przewodność cieplną, co oznacza, że skutecznie przenosi ciepło z jednego medium do drugiego.To sprawia, że zestawy rury miedziane są idealne do zastosowań, w których wymiana ciepła jest krytyczna, np. w wymiennikach ciepła i kondensatorach.

2Odporność na korozję: miedź posiada naturalną odporność na korozję, co czyni ją bardzo trwałą i trwałą.Ta odporność na korozję pomaga zapewnić długowieczność i niezawodność zestawów rury miedzianej, nawet w trudnych warunkach lub w przypadku narażenia na działanie substancji żrących.

3Wysoka wytrzymałość i niezawodność: miedź jest silnym i niezawodnym materiałem, co sprawia, że nadaje się do zastosowań, w których wiązka rur może być poddana wysokim ciśnieniom lub naprężeniom mechanicznym.Związki rury miedziane mogą wytrzymać wysokie ciśnienie wewnętrzne i zewnętrzne bez uszczerbku dla ich integralności konstrukcyjnej.

4. Łatwe w wytwarzaniu i instalacji: zestawy rur miedzianych są stosunkowo łatwe w wytwarzaniu, gięciu i łączeniu.Dodatkowo, zestawy rury miedziane są zazwyczaj dostępne w różnych rozmiarach i konfiguracjach, umożliwiając dostosowanie w oparciu o specyficzne wymagania aplikacyjne.

5Właściwości przeciwbakteryjne: miedź ma naturalne właściwości przeciwbakteryjne, które mogą pomóc w hamowaniu wzrostu bakterii i innych mikroorganizmów.Dzięki temu zestawy rury miedziane są szczególnie odpowiednie do zastosowań, w których higiena jest ważna, na przykład w przemyśle spożywczym i napojowym lub placówkach opieki zdrowotnej.

Zalety stosowania zestawów rur miedzianych sprawiają, że są one popularnym wyborem w zastosowaniach przemysłowych, w których przenoszenie ciepła, odporność na korozję, wytrzymałość, niezawodność,i łatwość produkcji są ważnymi aspektami..

Wymienniki ciepła w formie muszli i rur składają się z czterech głównych części:

Główka przednia- Tu płyn wchodzi z boku rurki wymiennika ciepła.

Główka z tyłu- Tu płyn rurowy opuszcza wymiennik ciepła lub wraca do przedniej głowicy w wymienniku ciepła z wieloma kanałami rurowymi.

Zestaw rur- włączając rurę, płytkę rur, sztabkę i sztabkę, itp.

Skórka- zawiera tuby.

Materiał powszechnego użytku do wymiennika ciepła z węzłem rurkowym:

Istnieją dwa różne zestawy rur:

W zależności od specyficznych wymagań i zastosowań, istnieją następujące opcje materiałów rurowych:

Rurka ze stali węglowej: ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Rury ze stali stopowej: ASTM A213 T5, T9, T11, T22, T91
Rury z stopów miedzi:ASTM B111 / ASME SB111 C44300, C68700, C70600, C7060X, C71500, C71640
Rury ze stali nierdzewnej:ASTM A213, ASTM A249, ASTM A789;
Rury z stopem niklu:ASTM B407, ASTM B444, ASTM B622, ASTM B163, ASTM B165, ASTM B167...
Rurka tytanowa: ASTM B338

Zastosowanie wymienników ciepła:

Wymienniki ciepła są szeroko stosowane w systemach parowania i suszenia w elektrowniach paliwowych i jądrowych, turbinach gazowych, ogrzewaniu i klimatyzacji, chłodnictwie, przemyśle chemicznym, fabrykach włókienniczych.

Główne cechy wymienników ciepła z muszli i rur to: wytrzymała konstrukcja, doskonała wydajność, długa żywotność, wyjątkowa konstrukcja, płynne działanie, wytrzymałość na wysokie temperatury,nieżrące, energooszczędne.

Nasze wymienniki ciepła są szeroko stosowane w elektrowniach, rafineriach, przemysłach produkcyjnych, chłodniach olejów smarowych, morskich wytwórcach wody przemysłowej, zakładach chemicznych, ogrzewaniu i klimatyzacji,kondensatory, elektrowni jądrowych, systemów parowania i suszenia w fabrykach włókienniczych, przemysłu spożywczym i mleczarskim oraz systemów chłodniczych.
