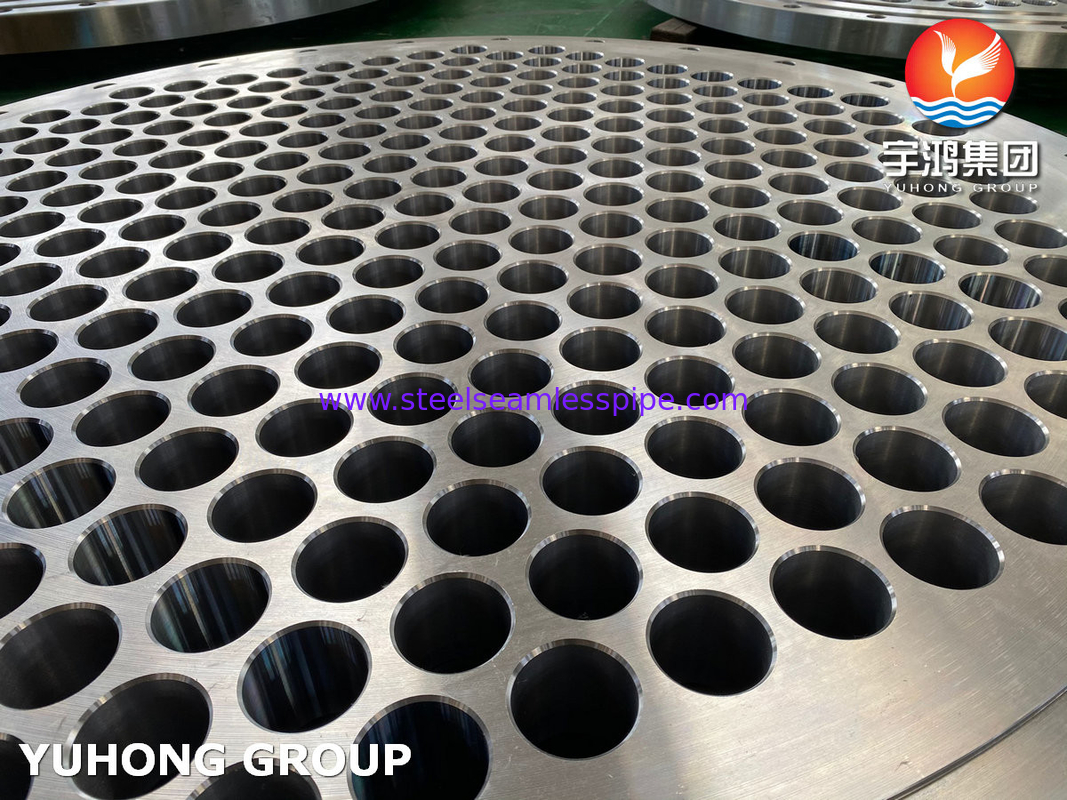

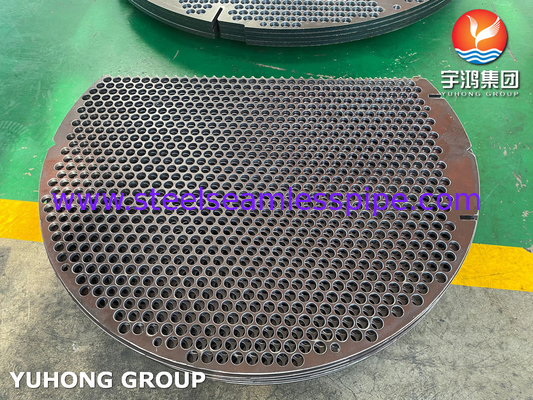

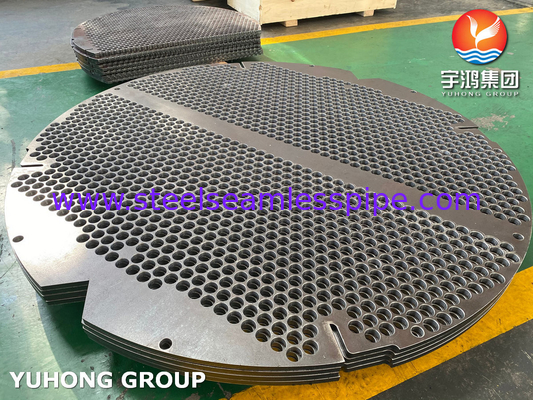

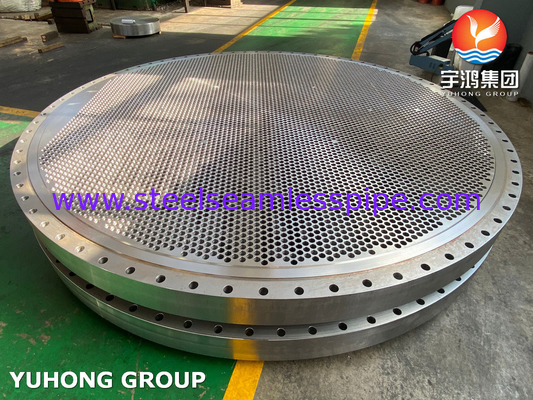

Płyty i osłony z stali nierdzewnej ASTM A182 F304L/F316L do wymiennika ciepła
Czym są tabliczki i deflectory?
Tłuszcz: Płytka rur jest płytką lub rurą, która jest używana jako wsparcie dla rur w wymienniku ciepła.stali nierdzewnej, lub mosiądzu.
Wyroby: Baffle to płyty lub urządzenia umieszczone w wymienniku ciepła w celu kierowania przepływem płynów i zwiększenia wydajności przenoszenia ciepła.który tworzy turbulencje i zwiększa transfer ciepła między płynem a ruramiBaffle mogą być wykonane z różnych materiałów, w tym metali, syntetyków i ceramiki.
Jakie są główne właściwości i zalety tablic rurkowych i deflatorów?
1.Tłuszcz:
(1)Główne właściwości:
- Wysoka wytrzymałość i stabilność w zakresie utrzymania ciężaru i ciśnienia rur
- dobre właściwości przenoszenia ciepła w celu zapewnienia efektywnej wymiany ciepła między płynem a rurami
- Kompatybilność materiału z rurami i środowiskiem wymiennika ciepła w celu zapobiegania korozji i erozji
(2)Zalety:
- Zapewnia bezpieczne mechaniczne zakotwiczenie rur
- umożliwia łatwe usuwanie i wymianę poszczególnych rur w celu konserwacji i czyszczenia
- Może być zaprojektowany tak, aby pomieścić różne rozmiary rur i konfiguracje w celu optymalizacji transferu ciepła
2.Wyrzuty:
(1)Główne właściwości:
- zdolność do promowania turbulencji w płynie, co zwiększa efektywność przenoszenia ciepła
- odporność na deformacje lub uszkodzenia z powodu dużej prędkości i ciśnienia płynu w wymienniku ciepła
- Kompatybilność materiału ze środowiskiem płynu i wymiennika ciepła w celu zapobiegania korozji i erozji
(2)Zalety:
- Zwiększa transfer ciepła poprzez zwiększenie powierzchni rur narażonych na działanie płynu
- zmniejsza prawdopodobieństwo wystąpienia martwych stref lub obszarów o niskim przepływie w wymienniku ciepła, co może prowadzić do zmniejszenia wydajności
- Może być zaprojektowany w różnych kształtach i konfiguracjach w celu optymalizacji przepływu płynu i efektywności transferu ciepła
Metoda analizy tablicy
Wyświetla standard do analizy:
- TEMA - Stowarzyszenie Producentów Wymienników Rurowych
-ASME - ASME Sekcja VIII, Sekcja 1, Sekcja UHX lub ASME Sekcja VIII, Sekcja 2, część 4
-Optywa wybrana w kodzie projektowym określa, czy oprogramowanie wykorzystuje Sekcję 1 czy Sekcję 2.
-PD 5500 (Kod brytyjski) - Kod brytyjski naczyń ciśnieniowych, sekcja 3.9, Płaskie wymienniki ciepła
- EN-13445
F316L Skład chemiczny
| Symbol klasy |
Numer UNS |
Stopy |
Elementy |
Skład w % |
| F316L |
S31603 |
18 chromu, 8 niklu, zmodyfikowanego molibdenem,
niskoemisyjne 316LG |
Węgiel |
0.030 maks. |
| Mangan |
2.00 maksymalnie |
| Fosfor |
0.045 maksymalnie |
| Siarka |
0.030 maks. |
| Silikon |
1.00 maksymalnie |
| Włókiennicze |
10.0-15.0 |
| Chrom |
16.0-18.0 |
| Molibden |
2.00-3.00 |
| Azot |
0.10 |
F304LSkład chemiczny:
| C |
Mn |
P |
S |
Tak. |
Ni |
Kr |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
8-13 |
18-20 lat |
Jakie zastosowania mają tabliczki rurkowe i deflektory?
Płyty rurkowe i deflectory są powszechnie stosowane w wymiennikach ciepła w różnych gałęziach przemysłu, w tym:
1. Ropa i gaz: Wymienniki ciepła są używane do przenoszenia ciepła między ciepłymi i zimnymi płynami w rafineriach ropy naftowej, zakładach przetwórstwa gazu i zakładach petrochemicznych.
2. Produkcja energii: Wymienniki ciepła są stosowane w elektrowniach do przesyłania ciepła z pary lub gazu do wody, która następnie jest wykorzystywana do wytwarzania energii elektrycznej.
3Przetwarzanie chemiczne: Wymienniki ciepła są używane w zakładach przetwarzania chemicznego do przenoszenia ciepła między płynami w produkcji różnych chemikaliów.
4Żywność i napoje: Wymienniki ciepła są stosowane w produkcji żywności i napojów do chłodzenia lub podgrzewania składników podczas przetwarzania.
5. HVAC: Wymienniki ciepła są stosowane w systemach grzewczych, wentylacyjnych i klimatyzacyjnych do przenoszenia ciepła między powietrzem a płynami, co pomaga regulować temperaturę i wilgotność w pomieszczeniach.
We wszystkich tych gałęziach przemysłu tabliczki i deflectory odgrywają ważną rolę w zapewnieniu efektywnego przenoszenia ciepła i utrzymaniu integralności konstrukcyjnej wymiennika ciepła.
