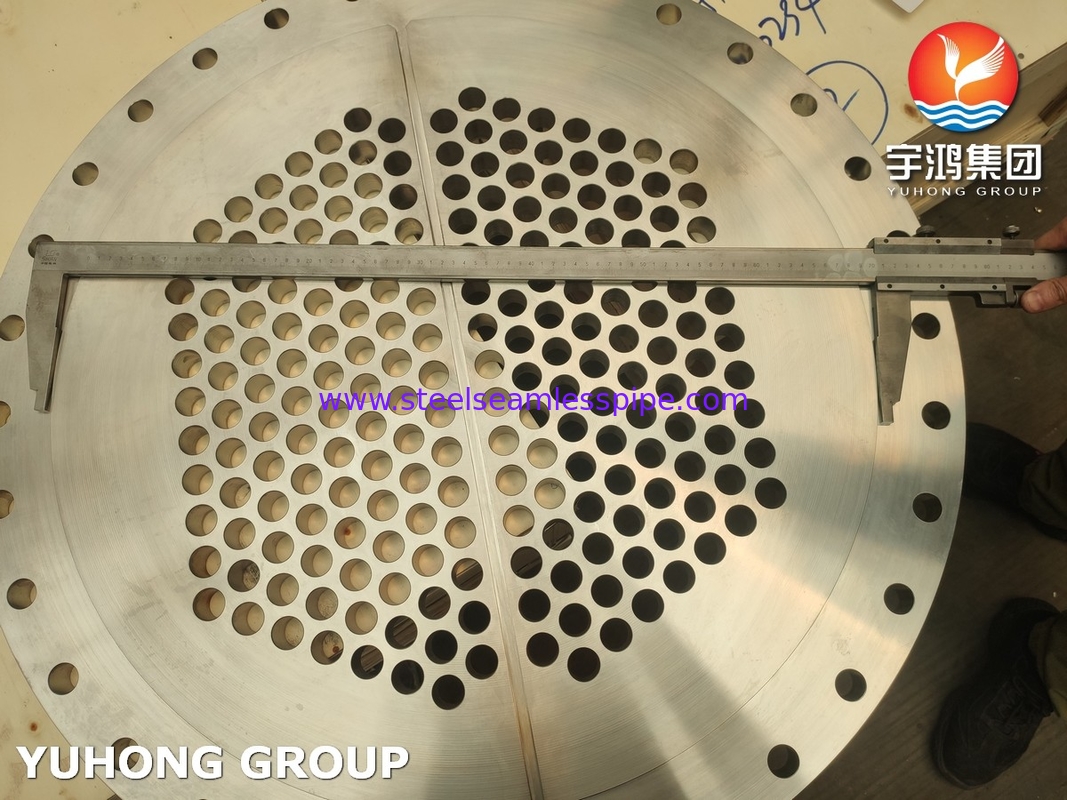

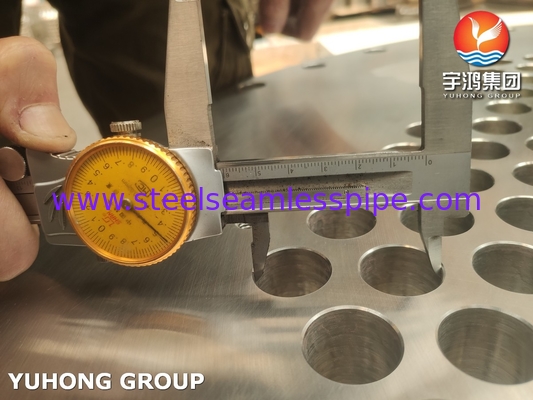

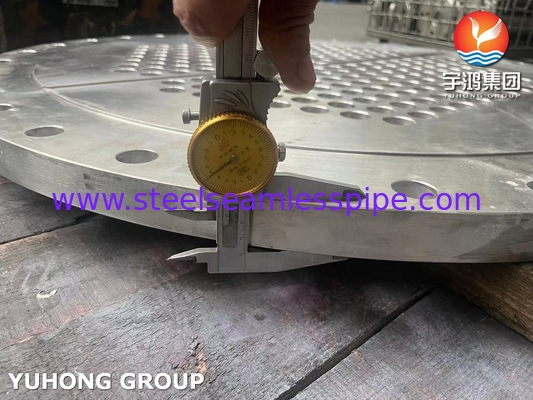

ASTM A182 F304 Płytki rurowe z stali nierdzewnej

ASTM A182 F304 / UNS S30400 Płyty rurowe ze stali nierdzewnej

Płytka rurkowa (lub płytka rurkowa) jest kluczowym elementem wymienników ciepła i innych podobnych systemów.) oraz szczególnych wymogów dotyczących ciśnienia, temperatury i rodzaju płynu. Płytka rur zapewnia strukturalne wsparcie dla rur, zapobiegając ich poruszaniu się i zapewniając szczelną uszczelnienie.umożliwiające przenoszenie ciepła przy jednoczesnym zapobieganiu mieszaniuDostępne materiały obejmujące: stal nierdzewna, stal węglowa, tytan, stal stopowa i stal pokrywająca w zależności od środowiska użytkowania i zastosowania.

Specyfikacja

Rodzaje tabliczek:

• Płaskie tabliczki rurkowe: powszechnie stosowane w wymiennikach ciepła w formie muszli i rurki.

• Wielkość otworu i rozstawienie pomiędzy nim są kluczowe dla skutecznego przenoszenia ciepła.

• Płyty przewodzące: Używane w zastosowaniach, w których wymagane są oddzielne strumienie płynu, często tworząc różne sekcje w wymienniku ciepła.

Rozważania projektowe:

• Grubość: Tłuszcze są zaprojektowane tak, by wytrzymać zmiany ciśnienia i temperatury, więc grubość może się różnić w zależności od tych czynników.

• Rozmiar otworu i rozstawienie pomiędzy nim: Inżynierowie muszą wziąć pod uwagę średnicę i układ, aby zoptymalizować przepływ płynu i przenoszenie ciepła.

• Rozszerzenie termiczne: ze względu na zmiany temperatury, arkusze rury muszą odpowiadać rozszerzeniu termicznemu, aby zapobiec naprężeniu lub uszkodzeniu.

Włókna i złącza:

• Spawanie płytki rur: Rury są często spawane do płyty rur w celu zapobiegania wyciekom, zapewniając silne połączenie, które może wytrzymać wahania ciśnienia.

• Słupy uszczelniające: Można je dodać w celu poprawy uszczelnienia pomiędzy rurą a arkuszem.

• Techniki wytwarzania: Dokładność jest kluczowa w procesie wytwarzania, aby uniknąć nieprawidłowego wyrównania podczas wstawiania rur.

Odporność na korozję:

• W związku z trudnymi warunkami (chemikalia, ciepło) wybór odpowiedniego materiału jest niezbędny do zapobiegania korozji.

• Powłoki ochronne: Czasami powłoki są stosowane w celu zwiększenia odporności na korozję, zwłaszcza w agresywnych środowiskach.

Utrzymanie:

• Regularny harmonogram kontroli może pomóc w wczesnym wykryciu problemów i wydłużyć żywotność wymiennika ciepła.

• W celu usunięcia osadów, które mogą się z czasem gromadzić na arkuszu, mogą być konieczne procedury czyszczenia.

Zastosowanie

• Rośliny chemiczne: Używane do chłodzenia, ogrzewania lub kondensacji płynów.

• Produkcja energii: kluczowe w systemach wytwarzania pary i chłodzenia.

• Przemysł naftowy i gazowy: zaangażowany w procesy takie jak odzyskiwanie ciepła i chłodzenie.
