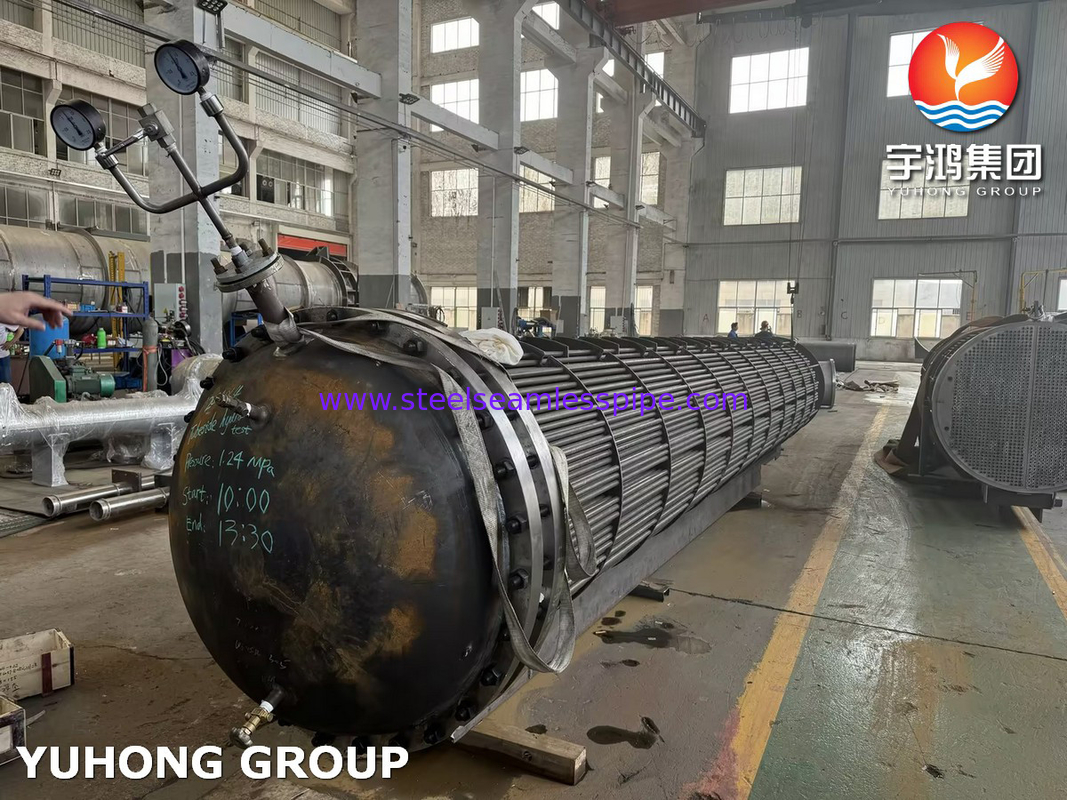

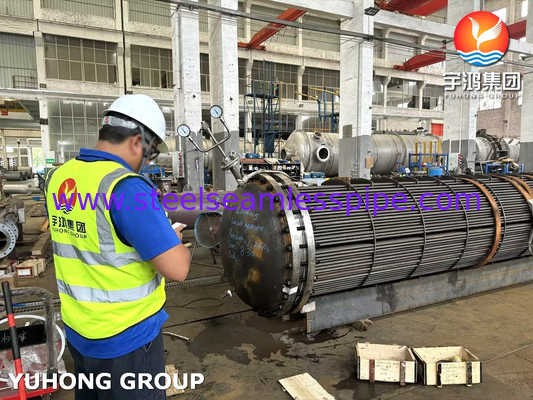

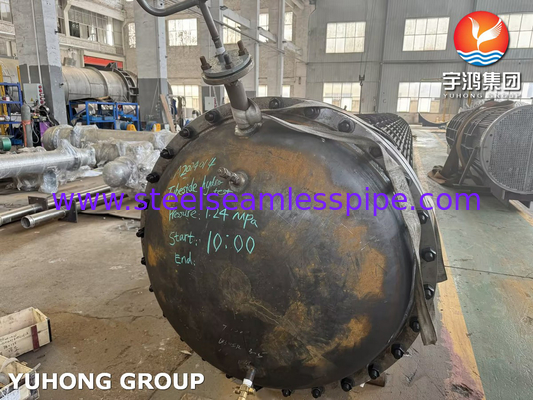

Rurkowy wymiennik ciepła U-rury, dostosowany do rafinacji ropy naftowej

Przegląd

Rurowy wymiennik ciepła jest rodzajem wymiennika ciepła, który jest szeroko stosowany w różnych gałęziach przemysłu w celu efektywnego transferu ciepła między dwoma płynami.Jeden płyn płynie wewnątrz rur, podczas gdy drugi płyn płynie na zewnątrz rur.Konstrukcja ta pozwala na dużą powierzchnię powierzchni do przenoszenia ciepła, co czyni ją skutecznym sposobem wymiany ciepła między dwoma płynami.

Wymienniki ciepła rurowe są dostępne w różnych konfiguracjach, takich jak wymienniki ciepła w muszce i rurze, wymienniki ciepła w podwójnej rurze i wymienniki ciepła wielorubowe.Wykorzystywane są w zastosowaniach, w których występują wysokie temperatury i ciśnienie, na przykład w przetwarzaniu chemicznym, wytwarzaniu energii i systemach HVAC.

Rodzaje wymienników ciepła rurowych:

• Wymiennik ciepła z płytki rurowej

Ten rodzaj wymiennika ciepła ma zintegrowaną płytkę rurkową i powłokę.pierścień kompensacyjny (lub połączenie rozszerzające) może być dodany w odpowiedniej pozycji na powłokę w celu zrekompensowania problemów spowodowanych rozszerzeniem termicznymTen rodzaj wymiennika ciepła ma prostą strukturę i stosunkowo niską cenę, ale czyszczenie i utrzymanie są stosunkowo trudne, co czyni go odpowiednim dla płynów, które nie są podatne na skalowanie.

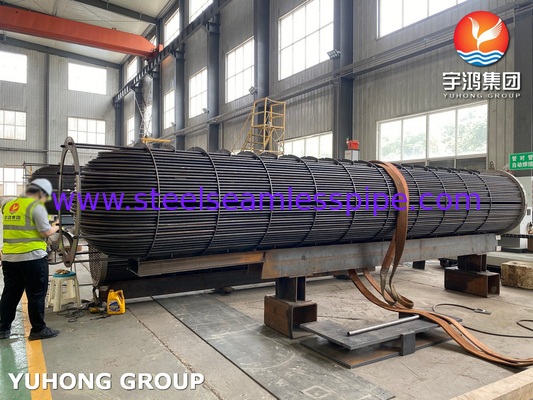

• Wymiennik ciepła rurowy w kształcie U

Każda rura ma kształt U, a wejście i wyjście płynu znajdują się po obu stronach.umożliwiając każdej rurze swobodne rozszerzanie się i kurczenie się w celu rozwiązania problemu rozszerzania cieplnegoTen rodzaj wymiennika ciepła ma prostą strukturę, lekką wagę i jest odpowiedni do środowisk o wysokiej temperaturze i wysokim ciśnieniu.czyszczenie strony rury jest stosunkowo trudne i wymaga użycia płynów, które nie są łatwo skalowane.

• Wymiennik ciepła z głowicą pływającą

Ten rodzaj rurkowego wymiennika ciepła ma płyty rurkowe na obu końcach, a jeden koniec nie jest podłączony do powłoki, która nazywa się głowica pływająca.wiązka i głowica pływająca mogą swobodnie się rozszerzać i kurczyć wzdłuż kierunku osiowego, aby przeciwdziałać naprężeniu spowodowanemu różnicą temperaturyTen rodzaj wymiennika ciepła ma złożoną strukturę, ale jest stosunkowo łatwy do czyszczenia i utrzymania i może być stosowany w szerokim zakresie zastosowań.małe głowice pływające mogą występować wewnętrzne wycieki, w wyniku czego ceny wzrosły.

Zalety wymienników ciepła rurowych:

• Niskie koszty utrzymania
• Wysokie ciśnienie robocze
• Wysoka temperatura pracy
• Przetwarzanie wyrobów z cząstek stałych lub włókien
• Łatwe sprawdzanie i demontaż
• Wysokie bezpieczeństwo w procesach aseptycznych
• Łatwo powiększać

Wymiennik ciepła cewkowy (wymiennik ciepła płytki cewkowej) Skład wewnętrzny

Jak sama nazwa wskazuje, płyty rurkowe i powłoki na obu końcach stałego wymiennika ciepła płytki rurkowej są połączone i ustawione za pomocą spawania.Ze względu na mocowanie płyt rurowych na obu końcach, strona powłoki nie może być czyszczona mechanicznie i nie może być stosowana w sytuacjach o dużych różnicach temperatur, aby uniknąć uszkodzenia przez naprężenie.nadal nie może uniemożliwić szerokiego zastosowania tego typu wymienników ciepła, głównie ze względu na prostą produkcję, dobrą ekonomię i doskonałą początkową wydajność.

Zastosowanie:

• Systemy HVAC: Wymienniki ciepła są integralnymi elementami systemów ogrzewania, wentylacji i klimatyzacji.Przenoszą ciepło między powietrzem a płynem (takim jak woda lub czynnik chłodniczy) do ciepła lub chłodzenia w pomieszczeniach wewnętrznych.
• Procesy przemysłowe: Wiele procesów przemysłowych wymaga precyzyjnej kontroli temperatury. Wymienniki ciepła są używane do regulacji temperatur w procesach chemicznych, rafinacji ropy naftowej, wytwarzaniu energiiprzetwarzanie żywności, i produkcji farmaceutycznej.
• Chłodzenie i chłodzenie: Wymienniki ciepła odgrywają kluczową rolę w cyklach chłodzenia, gdzie przenoszą ciepło z czynnika chłodniczego do środowiska zewnętrznego, chłodząc w ten sposób przestrzeń wewnętrzną.
• Energia odnawialna:Wymienniki ciepła są stosowane w systemach energii odnawialnej, takich jak kolektory słoneczne i elektrownie geotermalne, w celu przenoszenia ciepła z odnawialnych źródeł na użyteczne medium, takie jak woda lub powietrze..
• W motoryzacji: W pojazdach wymienniki ciepła są stosowane w systemach chłodzenia w celu regulowania temperatury silnika poprzez przenoszenie ciepła z płynu chłodzącego do powietrza za pośrednictwem chłodni.
• Odzysk ciepła odpadowego: wymienniki ciepła mogą wychwycić i ponownie wykorzystać ciepło odpadowe z procesów przemysłowych lub gazów spalinowych, zwiększając efektywność energetyczną i zmniejszając koszty eksploatacji.
• Urządzenia gospodarstwa domowego: występują w urządzeniach gospodarstwa domowego, takich jak lodówki, klimatyzatory i podgrzewacze wody, gdzie ułatwiają transfer ciepła w celu utrzymania pożądanej temperatury.
• Pompy ciepła: Urządzenia te wykorzystują wymienniki ciepła do przenoszenia ciepła między środowiskiem wewnętrznym i zewnętrznym do celów ogrzewania lub chłodzenia w budynkach mieszkalnych i komercyjnych.
