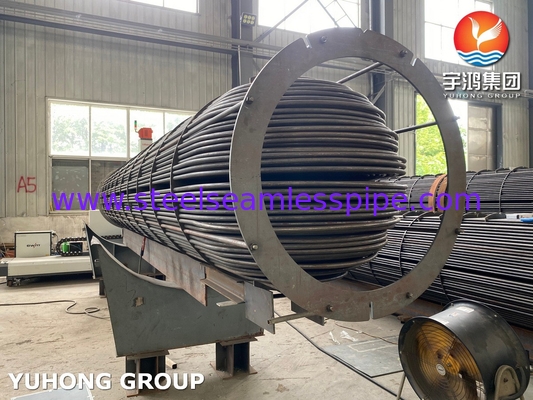

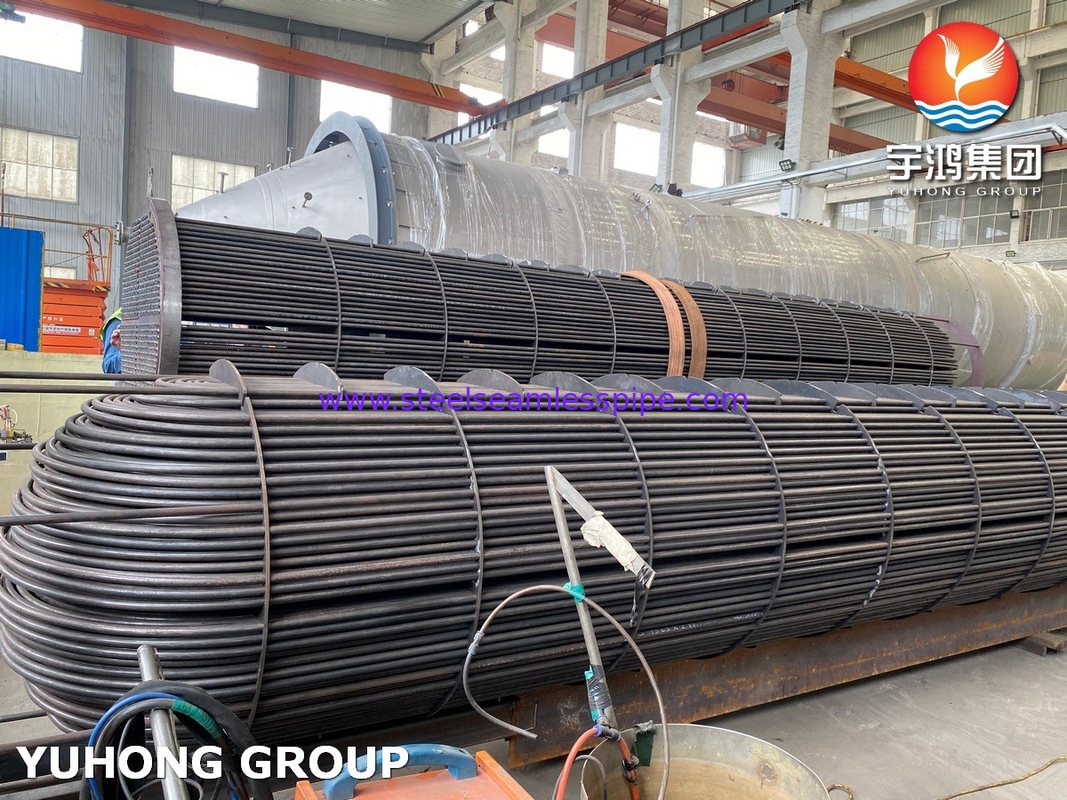

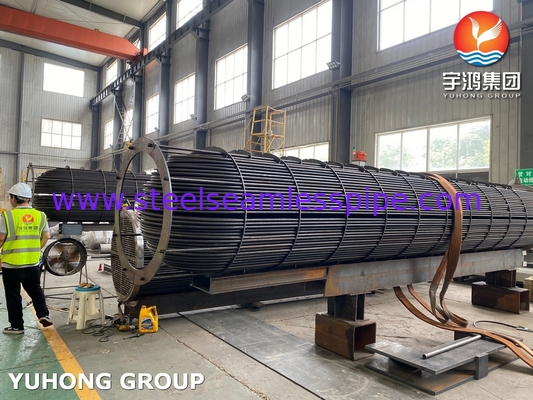

Zestaw zestawu rur z bezszwowymi rurami wymiennika ciepła
Konstrukcja wiązki rur w kształcie U umożliwia skuteczne przenoszenie ciepła przy jednoczesnym uwzględnieniu ekspansji termicznej, co czyni je korzystnym wyborem w wielu scenariuszach.Konfiguracja rury U ma proste sekcje rur, które są zgięte w kształt U, umożliwiając wymianę ciepła między dwoma strumieniami płynu przepływającymi w przeciwnych kierunkach.ponieważ dwa płynów płyną w przeciwnych kierunkachKoniec rur jest zwykle podłączony do głowicy, która umożliwia płynom wchodzenie i wychodzenie z wymiennika ciepła.
Rozważania projektowe związki rur w kształcie U
-
Materiały:
- Rury mogą być wykonane z różnych materiałów, w tym ze stali nierdzewnej, stali węglowej lub innych stopów, w zależności od zastosowania i zaangażowanych płynów.i koszty są kluczowymi czynnikami w wyborze materiału.
-
Rodzaje płynów:
- Wymienniki ciepła rurowe mogą obsługiwać różne rodzaje płynów, w tym płynów i gazów.i skłonności do skażenia.
-
Spadek ciśnienia:
- Przepływ, gęstość i lepkość płynów wpływają na ogólny spadek ciśnienia w wymienniku ciepła.
-
Obliczenia transferu ciepła:
- Skuteczność wymiennika ciepła rurowego można ocenić przy użyciu całkowitego współczynnika transferu ciepła, który zależy od takich czynników, jak powierzchnia powierzchni, konfiguracja przepływu i różnice temperatury.
-
Uszkodzenie:
- Należy wziąć pod uwagę potencjalne zanieczyszczenie powierzchni przeniesienia ciepła, należy wybrać harmonogramy czyszczenia i materiały, aby zminimalizować zanieczyszczenie przy jednoczesnym zapewnieniu wydajności.
Materiał do powszechnego użytku do wymiennika ciepła w zestawie rur
W zależności od konkretnych wymagań i zastosowań, takie jak:
Rury ze stali węglowej:ASTM A179/ASME SA179/179M, ASTM A192, ASTM A333, ASTM A334
Rury ze stali stopowej:ASTM A213 T5, T9, T11, T22, T91
Rury ze stali nierdzewnej:ASTM A213 TP304, TP304L, TP316L, TP321, itp.
Rury z stopem niklu:ASTM B163 UNS N02200, N04400, N06600, N06601, NO8800, N08825, itp.
Rury miedziane:ASTM B111 C70600, C68700, C71500, C44300 itp.
Wymienniki ciepła to urządzenia wykorzystywane do przenoszenia ciepła ze źródła do innego.Jeden z płynów przepływa przez paczkę rur, podczas gdy inny przepływa przez powłokęCiepło przechodzi z jednego płynu do drugiego albo po stronie rurki, albo po stronie muszli wymiennika.Wymienniki ciepła i wiązki rur mogą być wykonane z różnych dostępnych materiałówCommercial Coils oferuje zarówno wiązki rurowe, jak i wiązki rurowe.
Zestaw rurociągów prostych vs. zestaw rurociągów podwalinowych
Oba rodzaje wiązek rur mają swoje zalety i zastosowania w zależności od takich czynników, jak wymagania utrzymania, względy kosztów i warunki eksploatacji.Wybór pomiędzy zestawami rurociągów prostych i rurociągów U często zależy od szczególnych potrzeb i priorytetów systemu wymiennika ciepła.
Zestaw rurociągów prostych
1Efektywna konstrukcja, z gorącym płynem płynącym prosto przez rury.
2Wymaga większego wysiłku, aby otworzyć łup zbiornika do czyszczenia lub konserwacji.
3- niższe koszty instalacji w porównaniu z zestawem rur U.
U Tube Bundle:
1Punkty wejścia i wyjścia po tej samej stronie, ułatwiając konserwację.
2Rury w kształcie U pozwalają na rozszerzenie cieplne bez obciążania wiązki.
3Modułowa konstrukcja jednostki pozwala na łatwiejsze rozbieranie do konserwacji.
4Dobrze nadaje się do różnic wysokiej temperatury.
Wnioski
Wiązki rurowe są stosowane w szerokim zakresie zastosowań, w których wymagana jest transfer ciepła.
- Systemy HVAC
- Przetwarzanie chemiczne
- Rafinacja ropy naftowej i gazu
- Produkcja energii
- Przetwarzanie żywności i napojów
- Produkcja farmaceutyczna
W każdym z tych zastosowań wiązki rur są używane do przenoszenia ciepła z jednego płynu do drugiego.podczas gdy w zakładzie przetwarzania chemicznegoKonstrukcja specyficzna zestawu rur zależy od wymagań zastosowania.
