NORMALIZOWANIE TŁUBOWINY Z WOLNOWANIA WARMOWANEGO SA516 GR.70N

Przegląd

SA516 Płytka rurkowa klasy 70jest zazwyczaj stosowany w budowie wymienników ciepła, naczyń ciśnieniowych i kotłów, gdzie jego funkcją jest wspieranie rur, zapewnienie prawidłowego uszczelnienia,i zarządzać warunkami wysokiego ciśnienia i wysokiej temperaturyPłytka rur jest kluczowym elementem wymienników ciepła, ponieważ służy jako interfejs między rurami a powłoką, ułatwiając przenoszenie ciepła przy zachowaniu integralności konstrukcyjnej.

SA516 Płyty rurowe klasy 70 są kluczowym elementem konstrukcji naczyń ciśnieniowych i wymienników ciepła.i odporność na umiarkowane temperatury i ciśnienie sprawiają, że są idealne do różnych zastosowań przemysłowych, zwłaszcza w sektorze chemicznym, petrochemicznym i energetycznym.W celu zapewnienia długotrwałej wydajności i niezawodności mogą być konieczne dodatkowe obróbki powierzchniowe lub stopy.

Główne cechy SA516 klasa 70 tabliczka:

1Właściwości materiału:

• Materiał podstawowy: SA516 stopień 70 to stal węglowa o stosunkowo niskiej zawartości węgla i dobrej wytrzymałości na rozciąganie.a jego umieszczenie w tablicy rur zapewnia, że konstrukcja może wytrzymać wysokie ciśnienie i wahania temperatury.
• Wytrzymałość na rozciąganie: 70-90 ksi (485-620 MPa), która zapewnia wystarczającą wytrzymałość do obciążenia mechanicznego w systemach wysokiego ciśnienia.
• Wytrzymałość wydajności: ≥ 38 ksi (260 MPa), zapewniając, że tabliczka rur może obsługiwać znaczne obciążenia bez trwałej deformacji.
• Wyciąganie: co najmniej 20% w 8 cali (200 mm), zapewniając pewną elastyczność i wytrzymałość podczas pracy.
• Twardość: zazwyczaj w zakresie 138 ̊179 HB (Brinell), zapewniając wystarczającą twardość do oporu na zużycie i uderzenia.

2. Produkcja i obróbka:

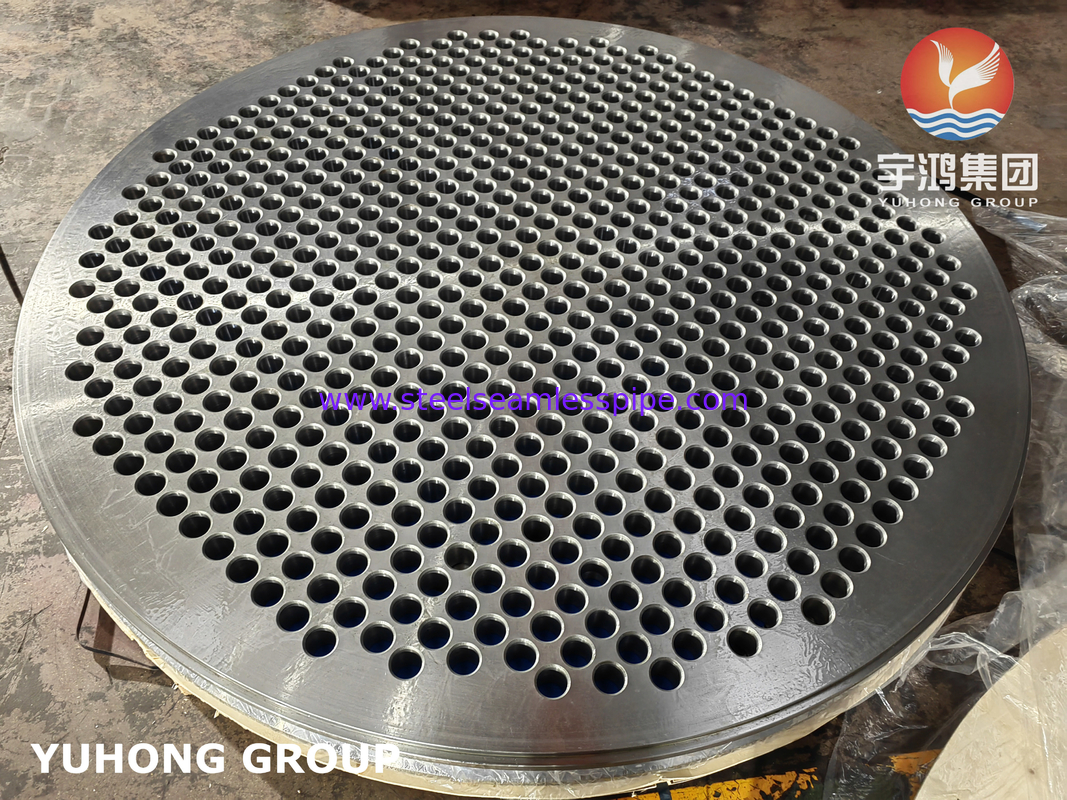

• Konstrukcja tabliczki: tabliczka jest zazwyczaj grubości, stałej płyty stalowej lub wykutej części, która jest wiercona lub obrobiona, aby pomieścić rury.Otwory są starannie wiercone z precyzją w celu zapewnienia prawidłowego wyrównania i uniknięcia wycieków na interfejsie rury do tablicy.
• Wylotowość: SA516 stopień 70 znany jest ze swojej dobrej spawalności, która jest kluczowa dla wytwarzania tablic rur.Materiał może być spawany przy użyciu konwencjonalnych metod, takich jak SMAW (Shielded Metal Arc Welding), SAW (słodzenie łukowe pod wodą) i GTAW (słodzenie łukowe wolframowe gazowe).
• Obsługa cieplna: po wytworzeniu tablicy rurowej często poddawana jest obróbce cieplnej (np. normalizacji lub zmniejszeniu napięć) w celu zmniejszenia napięć wewnętrznych i poprawy wytrzymałości.Jest to szczególnie ważne w zastosowaniach pod wysokim ciśnieniem, w których pęknięcia lub wady mogą prowadzić do awarii.

3Odporność na korozję:

• Podczas gdy SA516 stopień 70 ma pewną wrodzoną odporność na ogólną korozję, arkusze rurowe narażone na działanie ostrych chemikaliów lub środowisk żrących mogą wymagać dodatkowych powłok, podszewków,lub stopów odpornych na korozję do długotrwałej eksploatacji.
• W przypadku zastosowań w środowiskach, w których występuje zagrożenie korozją, mogą być konieczne dodatkowe zabiegi powierzchniowe lub stosowanie stopów takich jak Inconel lub Hastelloy do rur.

4Wydajność mechaniczna pod ciśnieniem:

• Odporność na wysokie ciśnienie: płytka rur musi wytrzymać ciśnienie wewnętrzne płynu krążącego przez rurę.zapewnia, że tabliczka może wytrzymać znaczące ciśnienie wewnętrzne bez awarii.
• Odporność na temperaturę: nadaje się do zastosowań o umiarkowanej do wysokiej temperaturze, zazwyczaj w zakresie od 400°F do 850°F (200°C do 450°C), co jest powszechne w wymiennikach ciepła i kotłach.

5Rozważania projektowe:

• Grubość: Tkaniny wykonane z SA516 klasy 70 są dostępne w różnych grubościach, w zależności od wymogów ciśnienia i wielkości wymiennika ciepła lub zbiornika ciśnieniowego.Grubość może wynosić od kilku centymetrów do ponad 30 cm.
• Wzorce otworów: Projekt wzoru otworu (rozmieszczenie rur) i wielkość otworu ma kluczowe znaczenie dla wydajności arkusza rur.z precyzyjnymi średnicami otworów w celu zapewnienia odpowiedniego dopasowania.
• Powierzchnia uszczelniająca: Powierzchnia uszczelniająca tablicy rur jest zazwyczaj obróbkowana do gładkiego wykończenia w celu zapobiegania wyciekom i zapewnienia prawidłowego uszczelnienia rur.Może również wymagać uszczelnienia lub elementu uszczelniającego w celu zapobiegania wyciekom między rurami a arkuszem rur.

Właściwości mechaniczne

Skład chemiczny

Zastosowanie:

• Wymienniki ciepła:Wykorzystywane zarówno w wymiennikach ciepła w formie muszli i rury, jak i chłodzonych powietrzem, gdzie arkusz jest kluczową częścią utrzymującą rury na miejscu.
• Naczynia ciśnieniowe:W zbiornikach ciśnieniowych tabliczka służy jako przegród oddzielający różne komory, często stosowana w kotłach parowych, reaktorach i wymiennikach ciepła w petrochemikalii, wytwarzaniu energii,i przemysł chemiczny.
• Wyroby z tworzyw sztucznych:W kotłach parowych tabliczki są niezbędne, ponieważ utrzymują wiązkę rur w miejscu, a jednocześnie wytrzymują rozszerzenie cieplne i ciśnienie generowane przez parę.
