ASTM A234 WP5 CL1 / CL3 Stopy stali stopowej Reduktor ekscentryczny ASME B16.9 Wyroby rurowe

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	ASTM A234 WP5 STEL STEL ECC. Reduktor

Zapłata:

Minimalne zamówienie:	1 proc.
Szczegóły pakowania:	Skrzynia ze sklejki lub paleta
Czas dostawy:	7 dni
Zasady płatności:	L/C, T/T

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (345)

Bezszwowa rura ze stali nierdzewnej (341)

Dwustronna rura ze stali nierdzewnej (137)

Dwustronna rura ze stali nierdzewnej (39)

Rurka igłowa (171)

Fin Tube (744)

Wymiennik ciepła (35)

Rura wymiennika ciepła (475)

Zestaw rur wymiennika ciepła (54)

Arkusz rurowy wymiennika ciepła (129)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (61)

Spawana rura ze stali nierdzewnej (134)

Nikiel rur (276)

Rura ze stopu niklu (108)

Rura ze stopu miedzi (258)

Rura ze stali stopowej (219)

Rurka tytanowa (21)

Jasna rura wyżarzana (166)

Rura kotła (156)

okucie stalowe (876)

Kołnierz stalowy (674)

Inni (411)

Elementy okładzin (9)

Szczegółowy opis produktu

Nazwa produktu:	Reduktor stali stopowej	Specyfikacja:	ASTM A234, ASME SA234
Tworzywo:	WP5 CL1 / CL3	Od:	1/8”NB do 48”NB
Wt:	Harmonogram 10s - Harmonogram XXS	Powierzchnia:	Czarny obraz
Typ:	Ekscentryczny reduktor, koncentryczny reduktor
Podkreślić:	Reduktor ekscentryczny ze stali stopowej CL3 , ASTM A234 Ekcentryczny reduktor ze stali stopowej , CL1 Reduktor ekscentryczny ze stali stopowej

ASME B16.9 ASTM A234 WP5 klasa 1 / klasa 3 Ecc. Złączki rurowe ze stali stopowej redukcyjnej

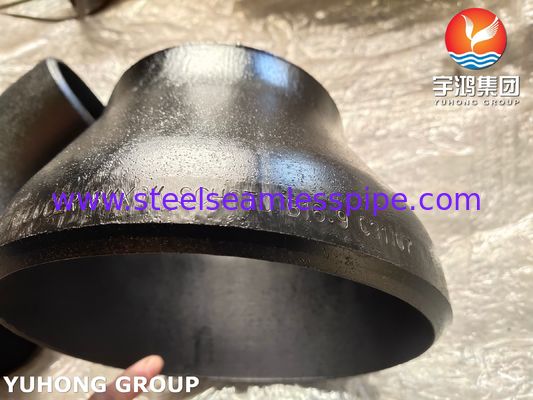

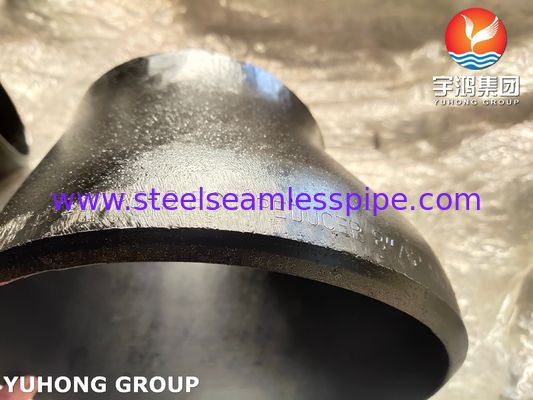

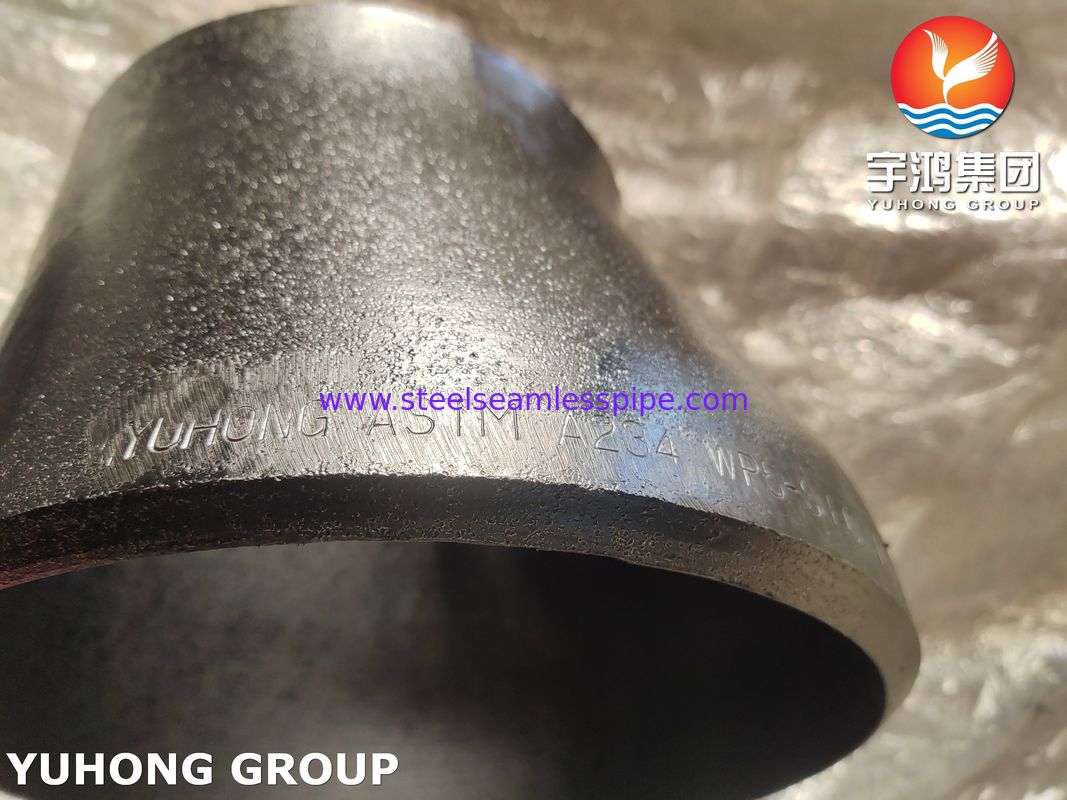

Ekscentryczny reduktor ze stali stopowej ASTM A234 WP5 CL1 / CL3 ASME B16.9 Łącznik rurowy do spawania doczołowego to kuty lub kuty, zwężający się element rurowy używany do trwałego łączenia dwóch rur o różnych średnicach w wysokotemperaturowym systemie rurociągów, gdzie linie środkowe są przesunięte (mimośrodowe) w celu utrzymania płaskiej góry lub dołu. Reduktor do spawania doczołowego to rodzaj złączki rurowej służącej do łączenia dwóch rur o różnych średnicach. W odróżnieniu od innych typów redukcji (np. redukcje kielichowe lub redukcje gwintowane), redukcje spawane doczołowo są przeznaczone do spawania bezpośrednio z rurami, zapewniając bezproblemowe połączenie. Dzięki temu idealnie nadają się do zastosowań wysokociśnieniowych i wysokotemperaturowych. Jest produkowany zgodnie z wymaganiami wymiarowymi normy ASME B16.9, wykonany ze stali stopowej zawierającej 5% chromu i 0,5% molibdenu zgodnie z klasą WP5 ASTM A234 i jest dostępny w dwóch klasach udarności (CL1 i CL3). Montuje się go poprzez zgrzewanie doczołowe bezpośrednio do końcówek rur.

Rodzaje reduktorów do spawania doczołowego

Reduktory koncentryczne: Reduktory te mają symetryczny kształt, w którym linia środkowa mniejszego końca jest wyrównana z linią środkową większego końca. Są powszechnie stosowane w rurociągach poziomych, gdzie ważne jest utrzymanie tej samej wysokości.
Reduktory mimośrodowe: Te reduktory mają przesuniętą linię środkową, co oznacza, że mniejszy koniec jest przesunięty w stosunku do linii środkowej większego końca. Często stosuje się je w rurociągach pionowych lub gdy konieczne jest utrzymanie poziomu cieczy (np. w systemach odwadniających).

Wymagania chemiczne łączników rurowych ze stali stopowej ASTM A234 WP5

Element	Zakres kompozycji
Węgiel (C)	0,20% - 0,35%
Mangan (Mn)	0,60% - 1,20%
Fosfor (P)	≤ 0,040%
Siarka (S)	≤ 0,045%
Krzem (Si)	0,15% - 0,40%

Złączki rurowe ze stali stopowej ASTM A234 WP5 Wartości znamionowe ciśnienia i temperatury

Klasa	Ciśnienie znamionowe (psi) przy 70°F	Maksymalna temperatura robocza (°F)
Klasa 1	1500 psi	800°F
Klasa 3	3000 psi	800°F

Inne materiały

Stop niklu	ASTM / ASME SB 336 UNS 2200 (NIKIEL 200), UNS 2201 (NIKIEL 201 ), UNS 4400 (MONEL 400), UNS 8020 (stop 20 / 20 CB 3, UNS 8825 INCONEL (825), UNS 6600 (INCONEL 600), UNS 6601 (INCONEL 601), UNS 6625 (INCONEL 625), UNS 10276 (HASTELLOY C276)
Stal nierdzewna	ASTM / ASME SA 403 GR WP „S” / „W” / „WX” 304 , 304L, 304H, 304N, 304LN, 309, 310H, 316, 316H, 317, 317L, 321, 321H, 347, 347 H
Stal dupleksowa	ASTM / ASME SA 815 UNS nr 31803, S 32205, S 32550, S 32750, S 32760
Stal węglowa	ASTM/ASME A 234 WPB, WPC ASTM / ASME A 860 WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 i WPHY 70
Stal stopowa	ASTM/ASME A 234 WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 23, WP 91

Notatka:Złączki gatunków WP1, WP11 klasa 1, WP11 klasa 2, WP11 klasa 3, WP12 klasa 1, WP12 klasa 2, WP22 klasa 1, WP22 klasa 3, WP5 i WP9 powinny być dostarczane w wersji wyżarzonej, wyżarzanej izotermicznie lub normalizowanej i odpuszczanej

stan : schorzenie. W przypadku normalizacji i odpuszczania temperatura odpuszczania dla WP11 klasa 1, WP11 klasa 2, WP11 klasa 3, WP12

Klasa 1 i WP12 Klasa 2 nie powinna być niższa niż 1150°F [620°C]; dla gatunków WP5, WP9, WP22 klasa 1 i WP22 klasa 3 temperatura odpuszczania nie powinna być niższa niż 1250°F [675°C].

Aplikacje

Wytwarzanie energii: Stosowane w systemach kotłów, liniach parowych i innych zastosowaniach wysokotemperaturowych i wysokociśnieniowych.
Przemysł naftowy i gazowy: Stosowany w rurociągach do transportu ropy, gazu ziemnego i innych węglowodorów.
Przetwarzanie chemiczne: Odpowiednie do systemów obsługujących żrące chemikalia, gdzie wymagana jest wysoka wytrzymałość i trwałość.
Uzdatnianie i dystrybucja wody: Stosowany w miejskich systemach wodociągowych i oczyszczalniach ścieków.

Instalacja i konserwacja

Spawanie: Redukcje do spawania doczołowego przeznaczone są do spawania bezpośrednio z rurami. Aby zapewnić mocne i szczelne połączenie, należy przestrzegać odpowiednich technik i procedur spawania.
Wyrównanie: Właściwe wyrównanie ma kluczowe znaczenie, aby uniknąć koncentracji naprężeń i zapewnić płynny przepływ.
Kontrola: Aby wykryć i wyeliminować wszelkie potencjalne problemy, takie jak korozja lub pęknięcia, konieczne są regularne kontrole i konserwacja.

Etykietka:
