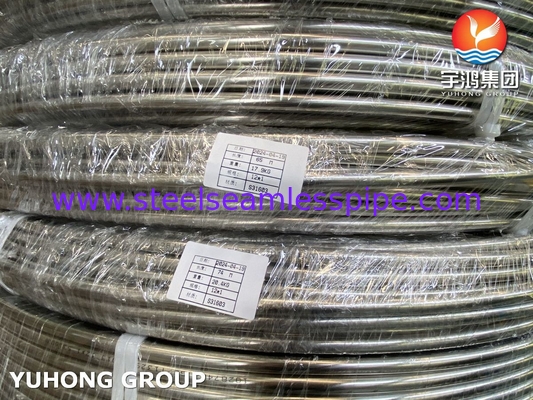

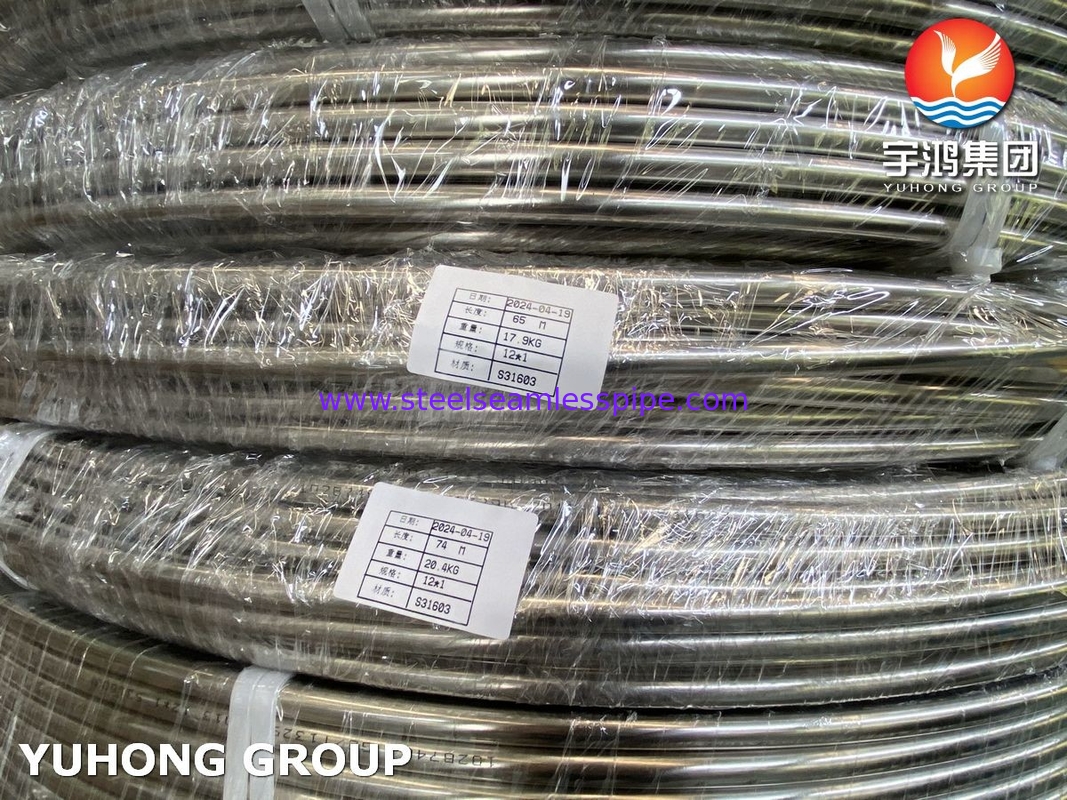

ASTM A269 TP316L Węzeł z stali nierdzewnej
Opis
Jako niskoemisyjna wersja stali nierdzewnej 316, zawartość węgla wynosi ≤0,03%, co zwiększa odporność na korozję, zwłaszcza w środowiskach spawania i wysokiej temperatury.Jest stosowany w mediach korozyjnych i nadaje się do systemów o wysokich wymaganiach czystości oraz jest odporny na korozję wody morskiejMa doskonałą odporność na korozję. Niska zawartość węgla poprawia również wydajność spawania i nadaje mu dobre właściwości mechaniczne.
Jego powierzchnia jest zwykle polerowana wewnątrz i na zewnątrz, nadając się do wysokich wymagań w zakresie czystości.Jest wytwarzany przez proces ciągnięcia na zimno lub walcowania na zimno w celu zapewnienia wysokiej wytrzymałości i spójności.

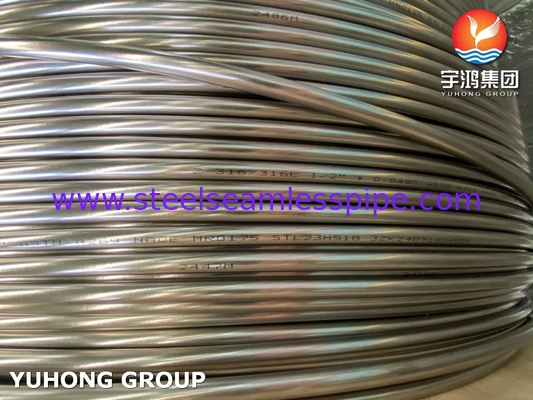

Zgodność z NACE MR0175 osiąga się, gdy wszystkie materiały, konstrukcja i wyposażenie są zgodne z wymogami określonymi w ANSI/NACE MR0175/ISO 15156.Niniejsza norma międzynarodowa określa wymagania dotyczące materiałów metalicznych narażonych na działanie H2S w środowiskach produkcji ropy naftowej i gazu, w tym stali węglowych, niskich stopów i stopów odpornych na korozję.
Zakresy składu dla stali nierdzewnej klasy 316L.
| Klasa |
|
C |
Mn |
Tak. |
P |
S |
Kr |
Mo. |
Ni |
N |
| 316 |
Min. |
- |
- |
- |
0 |
- |
16.0 |
2.00 |
10.0 |
- |
| Maksymalnie |
0.08 |
2.0 |
0.75 |
0.045 |
0.03 |
18.0 |
3.00 |
14.0 |
0.10 |
| 316L |
Min. |
- |
- |
- |
- |
- |
16.0 |
2.00 |
10.0 |
- |
| Maksymalnie |
0.03 |
2.0 |
0.75 |
0.045 |
0.03 |
18.0 |
3.00 |
14.0 |
0.10 |
| 316H |
Min. |
0.04 |
0.04 |
0 |
- |
- |
16.0 |
2.00 |
10.0 |
- |
| maks. |
0.10 |
0.10 |
0.75 |
0.045 |
0.03 |
18.0 |
3.00 |
14.0 |
- |
Właściwości mechaniczne stali nierdzewnej klasy 316L.
| Klasa |
Str Str Str
(MPa) min |
Wynos Str
00,2% dowód
(MPa) min |
Elong
(% w 50 mm) min |
Twardość |
| Rockwell B (HR B) maksymalnie |
Brinell (HB) maks |
| 316 |
515 |
205 |
40 |
95 |
217 |
| 316L |
485 |
170 |
40 |
95 |
217 |
| 316H |
515 |
205 |
40 |
95 |
217 |
Typowe właściwości fizyczne stali nierdzewnej klasy 316L.
| Klasa |
Gęstość
(kg/m3) |
Elastyczny moduł
(GPa) |
Średni współczynnik rozszerzenia cieplnego (m/m/0C) |
Przewodność cieplna
(W/m.K) |
Ciepło specyficzne 0-1000C
(J/kg.K) |
Oporność elektryczna
(nΩ.m) |
| 0-1000C |
0-3150C |
0-5380C |
W temperaturze 1000C |
W temperaturze 5000C |
| 316/L/H |
8000 |
193 |
15.9 |
16.2 |
17.5 |
16.3 |
21.5 |
500 |
740 |
Specyfikacje klasy dla stali nierdzewnej klasy 316L.
| Klasa |
Zjednoczone Narody
- Nie, nie. |
Stara Brytania |
Euronorm |
Szwedzki
SS |
Japoński
JIS |
| BS |
W |
- Nie, nie. |
Nazwa |
| 316 |
S31600 |
316S31 |
58H, 58J |
1.4401 |
X5CrNiMo17-12-2 |
2347 |
SUS 316 |
| 316L |
S31603 |
316S11 |
- |
1.4404 |
X2CrNiMo17-12-2 |
2348 |
SUS 316L |
| 316H |
S31609 |
316S51 |
- |
- |
- |
- |
- |
Obszary zastosowań
Chemiczne/petrochemiczne: przenoszące środki żrące (kwasy, alkalie, rozpuszczalniki organiczne).
Produkty spożywcze/farmaceutyczne: transport płynów w sposób aseptyczny (np. produkty mleczne, rurociągi do wstrzykiwań).
Energia: rury kotłowe, wymienniki ciepła, systemy chłodzenia elektrowni jądrowych.
Półprzewodniki: przenoszenie gazu/płynu o wysokiej czystości (wymagane jest polerowanie elektrolityczne).
Transport morski: urządzenia odsalania wody morskiej, rurociągi morskie.
