ASME SA36 Tkanki z stali węglowej do urządzeń nieciśnieniowych, średniego i niskiego napięcia
Co to jest tabliczka?

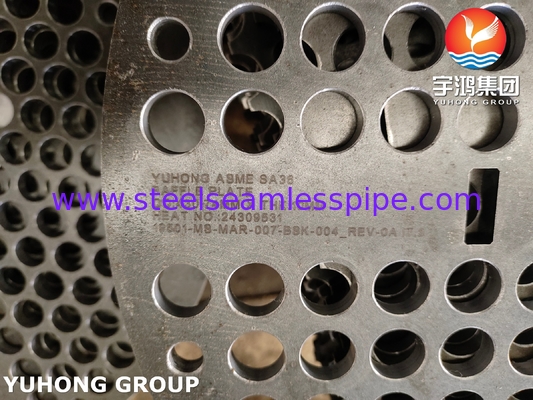

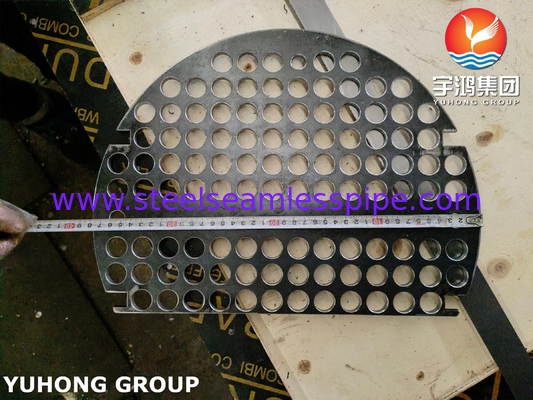

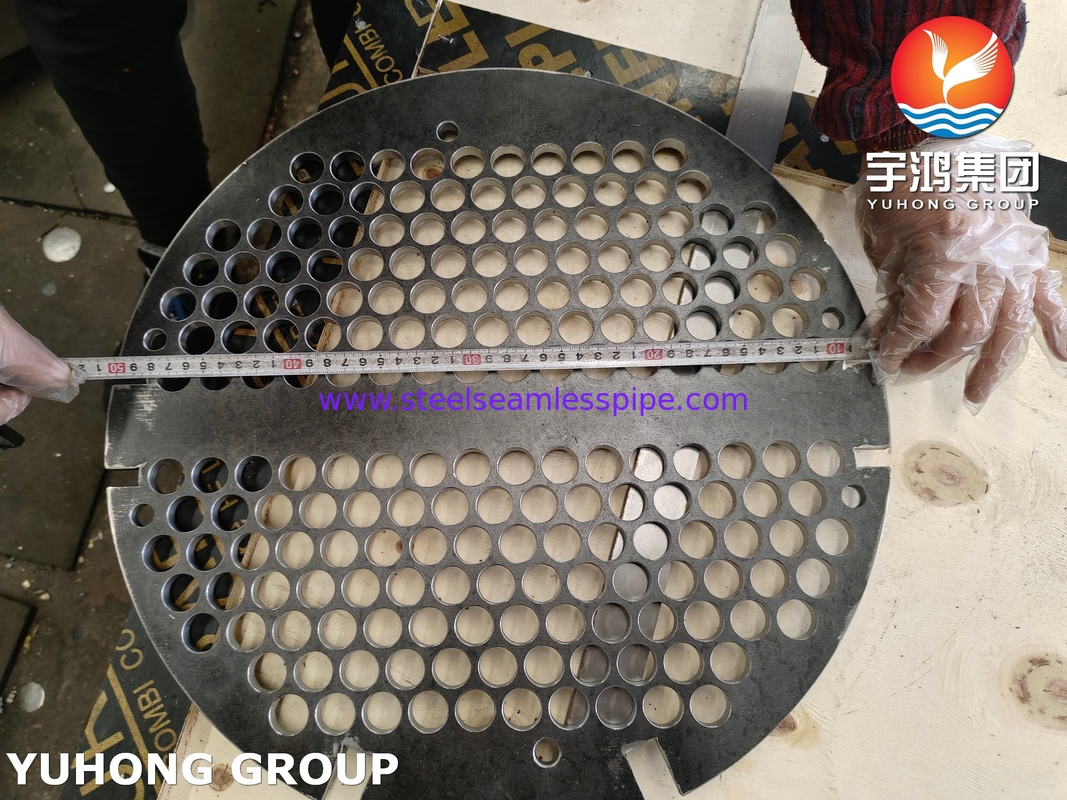

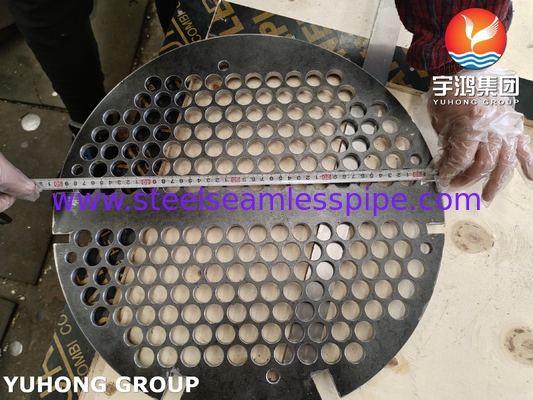

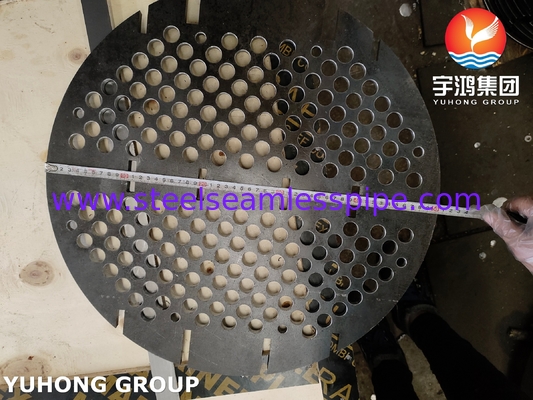

Płytka rur jest płytką, która służy do podtrzymania rur w wymienniku ciepła.Płytka rurowa jest okrągłą płytką, która jest perforowana tak, że rury mogą pasować przez otwory.
Opis
Tkaniny z stali węglowej ASME SA36 to ekonomiczny i praktyczny materiał konstrukcyjny nadający się do produkcji tkanin w normalnych warunkach pracy.Projekt musi ściśle przestrzegać specyfikacji ASME, oceniają jego stosowalność w połączeniu ze szczególnymi warunkami pracy i wybierają materiały o wyższej wydajności w razie potrzeby w celu zapewnienia bezpieczeństwa i trwałości sprzętu.
Stal węglowa SA36 ma dobrą spawalność, ale konieczne jest wybór odpowiednich procesów (takich jak podgrzewanie przed spawaniem,elektrody o niskiej zawartości wodoru) według grubości w celu uniknięcia chłodnych pęknięć.
Właściwości mechaniczne SA36:
| Gęstość (mm) |
Siła wydajności (≥Mpa) |
Wytrzymałość na rozciąganie (Mpa) |
Wyciąganie w ≥,% |
| T≤200 |
250 |
400-550 |
200 mm |
50 mm |
200
| 220 |
400-550 |
20 |
23 |
|
Skład chemiczny stali węglowej SA36
| Główny skład pierwiastków chemicznych A36 |
| Gęstość ((mm) |
C |
Tak. |
Mn |
P |
S |
Cu (min.) stali koprowej |
| T≤20 |
0.25 |
0.40 |
- Nie. |
0.04 |
0.05 |
0.20 |
20
| 0.80-1.20 |
|
40
| 0.26 |
0.15-0.40 |
|
65
| 0.27 |
0.85-1.20 |
|
100
| |
|
Aplikacja Sprzęt średniego i niskiego napięcia:
1Sprzęt wymiany ciepła
Wymiennik ciepła w muszce i rurze: stosowany jako arkusz rurowy do mocowania i oddzielenia wiązki rurowej i medium muszki, odpowiedni do wymiany ciepła mediów nieżrących, takich jak woda-woda i para-woda.
Kondensator: W elektrowniach lub systemach chłodniczych podtrzymuje kondensator i dystrybuuje środek chłodzący (np. wodę morską lub słodką).Należy zwrócić uwagę na środki ochronne w środowisku korozji jonami chlorku.
Parnik: stosowany w procesach parowania niskiego ciśnienia, takich jak sprzęt do przetwarzania żywności lub urządzenia do koncentracji chemicznej.
2Naczynia ciśnieniowe
Zbiorniki niskiego ciśnienia: przechowywanie sprężonego powietrza, wody lub produktów naftowych (nie kwaśne środowisko), takich jak fabryczne zbiorniki sprężonego powietrza i zbiorniki buforowe do oczyszczania wody.
Pojemnik do separacji: separator gaz-płyn lub zbiornik do opadów, nadający się do wstępnej obróbki ropy naftowej i gazu lub do separacji medium w procesach chemicznych.
Naczynie reakcyjne: prowadzi do łagodnych reakcji chemicznych (takich jak reakcje neutralnego pH) i musi być dopasowane do wyściółki lub powłoki w celu zapobiegania korozji.
3. Kotel i system cieplny
Składniki kotłów niskiego ciśnienia: arkusze rur i ramy nośne kotłów parowych bezciśniowych lub niskiego ciśnienia, takich jak małe kotły przemysłowe lub systemy grzewcze.
Uwaga: w przypadku urządzeń o napędzie cieplnym, które nie są w stanie wykonywać czynności technicznych określonych w załączniku I do niniejszego regulaminu, urządzenia te mogą być wykorzystywane do wykonywania czynności technicznych określonych w załączniku II do niniejszego regulaminu.
4Ogólna struktura przemysłu
Podstawa urządzeń mechanicznych: np. podstawa montażowa pomp, sprężarek lub zaworów, wykorzystująca jej sztywność i łatwość obróbki.
Platforma i ramy ruchomych schodów ruchomych: wymagana jest fabryczna stalowa platforma konstrukcyjna, wsparcie chodnika, obróbka powierzchniowa antykorozyjna (takie jak ocynkowanie lub malowanie).
Flanca rurowa i płytka łączna: części łączące flansę w układzie rurociągowym niskiego ciśnienia.
5. Sprzęt do oczyszczania wody i ochrony środowiska
Płytka rurowa sprzętu filtrującego: stosowana do filtrów multimedialnych lub wieży adsorpcyjnej węgla aktywnego, do mocowania rurociągu dostarczającego materiał filtrujący.
Zbiornik oczyszczania ścieków: konstrukcyjne wsparcie zbiornika wentylacyjnego lub zbiornika osadowego, należy zwrócić uwagę na środki antyrostyczne w wilgotnym środowisku.
Środowisko delikatne w niskich temperaturach: gdy temperatura jest niższa niż -29°C, należy zweryfikować wytrzymałość uderzeniową, w przeciwnym razie należy wybrać stal o niskiej temperaturze, taką jak SA537.
