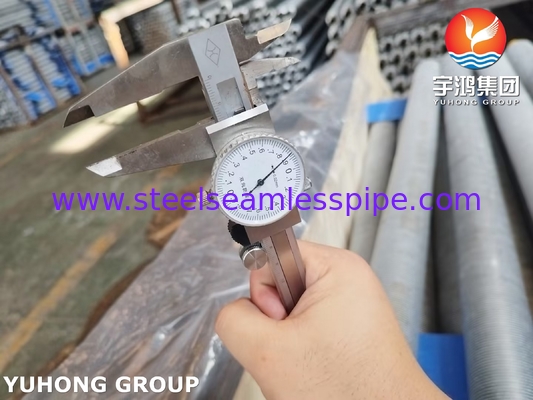

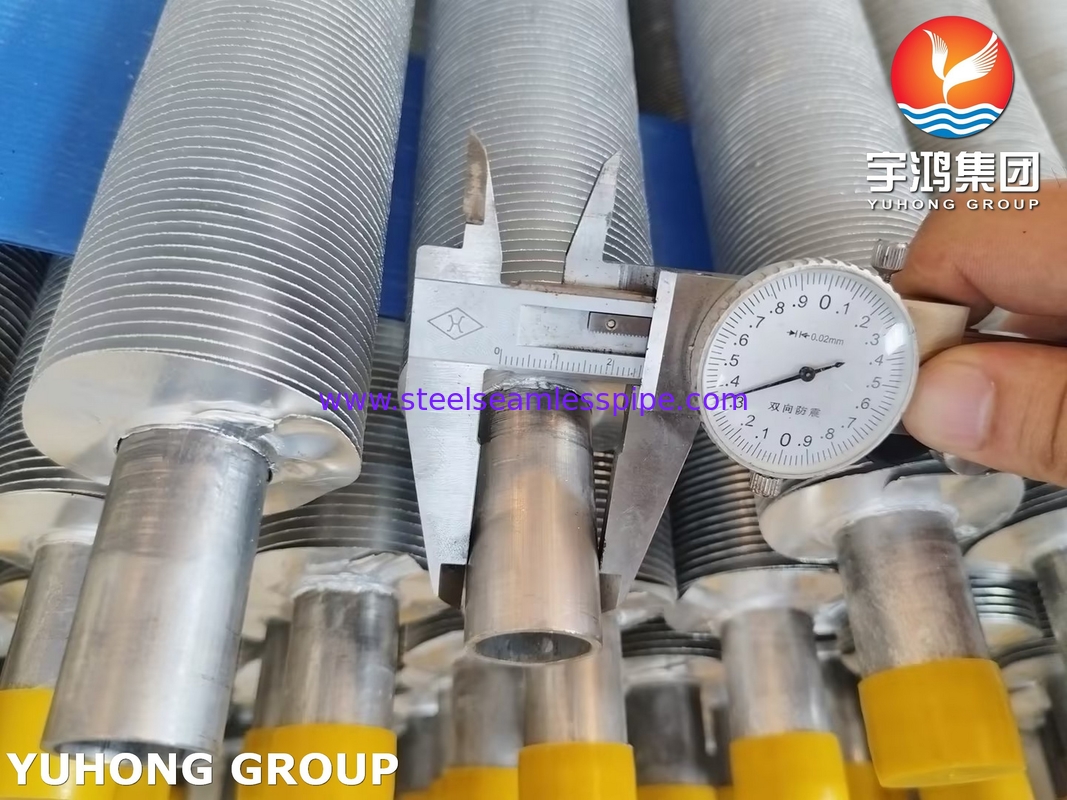

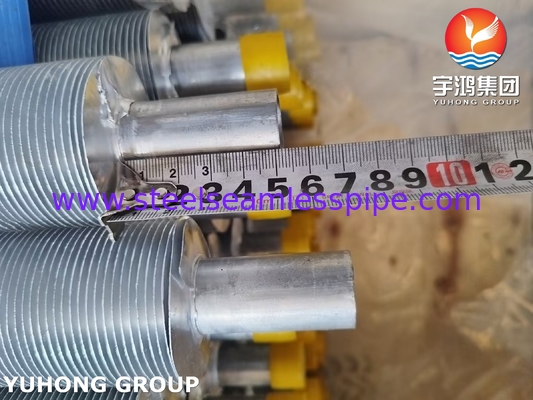

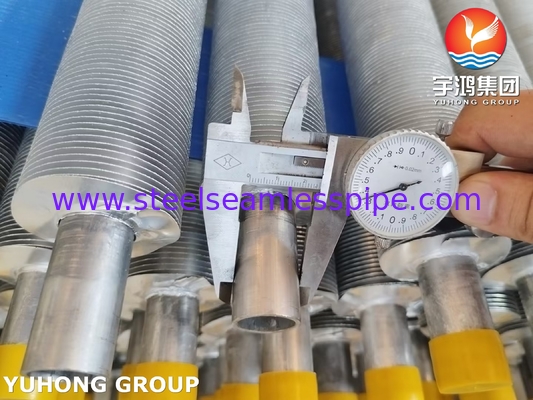

ASME SA249 Stalowa rura żebrowana z żebrem typu L
Do czego służą rury żebrowane?
Rury żebrowane są głównymi elementami wymienników ciepła. Są to szereg rur, na których na zewnątrz dodano żebra w celu zwiększenia powierzchni styku z płynem zewnętrznym, w celu wymiany ciepła między płynem wewnątrz rury a płynem na zewnątrz rury. Rury żebrowane to wydłużone płaskie rury ze stali węglowej pokryte aluminium z lutowanymi żebrami aluminiowymi.
Metalowy pasek (aluminiowy, miedziany lub ze stali nierdzewnej) jest mocowany do zewnętrznej powierzchni rury podstawowej poprzez nawijanie, spawanie lub wkładanie. Jego główną funkcją jest zwiększenie powierzchni wymiany ciepła i poprawa wydajności wymiany ciepła po stronie powietrza.
Pasek żebrowy jest nawijany pod określonym kątem (np. kątem helikalnym 30°~60°), tworząc ciągłe spiralne żebro, które może być oznaczone jako "Typ L".
Podstawa żebra ma kształt "L" i jest mocowana do rury podstawowej poprzez blokowanie mechaniczne lub spawanie w celu zwiększenia wytrzymałości styku między żebrem a rurą podstawową i zapobiegania poluzowaniu.
Główną zaletą może być odporność na wibracje lub specjalna struktura wymiany ciepła. W przemyśle petrochemicznym takie rury żebrowane są często stosowane w chłodnicach powietrza, odzysku ciepła odpadowego i innych scenariuszach i muszą być wybierane w oparciu o charakterystykę medium (temperaturę, korozyjność), warunki środowiskowe (prędkość wiatru, pył) i czynniki kosztowe.
Główne zalety
Efektywna wymiana ciepła: Powiększona powierzchnia żebra może osiągnąć 10~30 razy większą powierzchnię niż rura podstawowa, znacznie poprawiając wydajność wymiany ciepła po stronie powietrza.
Odporność na korozję: Jeśli stosowane są żebra aluminiowe + rury podstawowe ze stali węglowej (bimetaliczne Al-Fe), ma to zarówno zalety kosztowe, jak i odporność na korozję atmosferyczną.
Wytrzymałość mechaniczna: Konstrukcja podstawy w kształcie litery L lub proces spawania zapewnia, że żebra nie odpadają łatwo w strumieniu powietrza o dużej prędkości.
Ekonomiczne: Niższy koszt niż rura żebrowana walcowana (żebro osadzone), odpowiednia do zastosowań na dużą skalę.
Skład chemiczny SS304
| Pierwiastek |
% Obecny |
| Węgiel (C) |
0.07 |
| Chrom (Cr) |
17.50 - 19.50 |
| Mangan (Mn) |
2.00 |
| Krzem (Si) |
1.00 |
| Fosfor (P) |
0.045 |
| Siarka (S) |
0.015b) |
| Nikiel (Ni) |
8.00 - 10.50 |
| Azot (N) |
0.10 |
| Żelazo (Fe) |
Reszta |
Właściwości mechaniczne SS304
| Właściwość |
Wartość |
| Wytrzymałość na rozciąganie |
210 MPa |
| Granica plastyczności |
210 Min MPa |
| Wytrzymałość na rozciąganie |
520 - 720 MPa |
| Wydłużenie |
45 Min% |
Zastosowanie
Chłodnica powietrza:
Stosowana do chłodzenia wysokotemperaturowego oleju i gazu (takiego jak gaz wylotowy z instalacji krakingu katalitycznego), kondensacji lekkich węglowodorów (takich jak odzysk LPG).
Przykład: Rura żebrowana nawijana jest powszechnie stosowana w chłodnicy powietrza zgodnej ze standardem API 661, a typ żebra jest wybierany w zależności od temperatury medium (np. żebro ze stali nierdzewnej do wysokich temperatur).
System odzysku ciepła odpadowego:
Aby odzyskać ciepło w kotle odzysku ciepła spalin, materiał żebra musi być odporny na utlenianie w wysokiej temperaturze (np. stal nierdzewna 409).
Urządzenia chłodnicze:
Zewnętrzne rury żebrowane skraplaczy amoniaku lub freonu, żebra aluminiowe mogą zmniejszyć wagę i zapobiegać korozji.
