ASTM A335 P5 P9 P11 P22 Studded Tube Heat Exchange System

Szczegóły Produktu:

Miejsce pochodzenia:	CHINY
Nazwa handlowa:	YUHONG
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	ASTM A335 P5 P9 P11 P22 Rurka

Zapłata:

Minimalne zamówienie:	500 kg
Szczegóły pakowania:	Obudowa z drewnianą skrzynką /żelaza
Czas dostawy:	7 dni
Zasady płatności:	L/C, T/T.

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (290)

Bezszwowa rura ze stali nierdzewnej (277)

Dwustronna rura ze stali nierdzewnej (127)

Dwustronna rura ze stali nierdzewnej (29)

Rurka igłowa (107)

Fin Tube (631)

Wymiennik ciepła (17)

Rura wymiennika ciepła (424)

Zestaw rur wymiennika ciepła (37)

Arkusz rurowy wymiennika ciepła (116)

wyłącznik wymiennika ciepła (36)

Klimatyzer (8)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (57)

Spawana rura ze stali nierdzewnej (114)

Nikiel rur (261)

Rura ze stopu niklu (79)

Rura ze stopu miedzi (227)

Rura ze stali stopowej (184)

Rurka tytanowa (10)

Jasna rura wyżarzana (153)

Rura kotła (145)

okucie stalowe (804)

Kołnierz stalowy (590)

Inni (391)

Elementy okładzin (7)

Szczegółowy opis produktu

Nazwa produktu:	Rurka z ćwiekami	Materiał rurkowy:	Stal węglowa, stal nierdzewna, stal stopowa
Typ:	Spawanie, z ćwiekami	Rurka OD:	20mm do 219mm
Grubość rurki:	2mm do 16mm	Długość rurki:	można dostosować
Grubość płetwy:	0,8 mm do 4 mm	Gęstość płetw:	43 płetwy na metr do maks. 287 płetw na metr
Wysokość płetw:	0,25 cala (6,35 mm) do 1,5 cala (38 mm)	Aplikacja:	Chłodnica powietrza, wymiennik ciepła, parownik, skraplacz

ASTM A335 P5 P9 P11 P22 Studded Tube Heat Exchange System

What is a Studded Tube?

This is a specialized component designed for use in high-temperature and corrosive environments. Unlike finned tubes, which maximize convection surface area, studded tubes are primarily used to secure and protect refractory linings or to facilitate heating in certain furnace types.

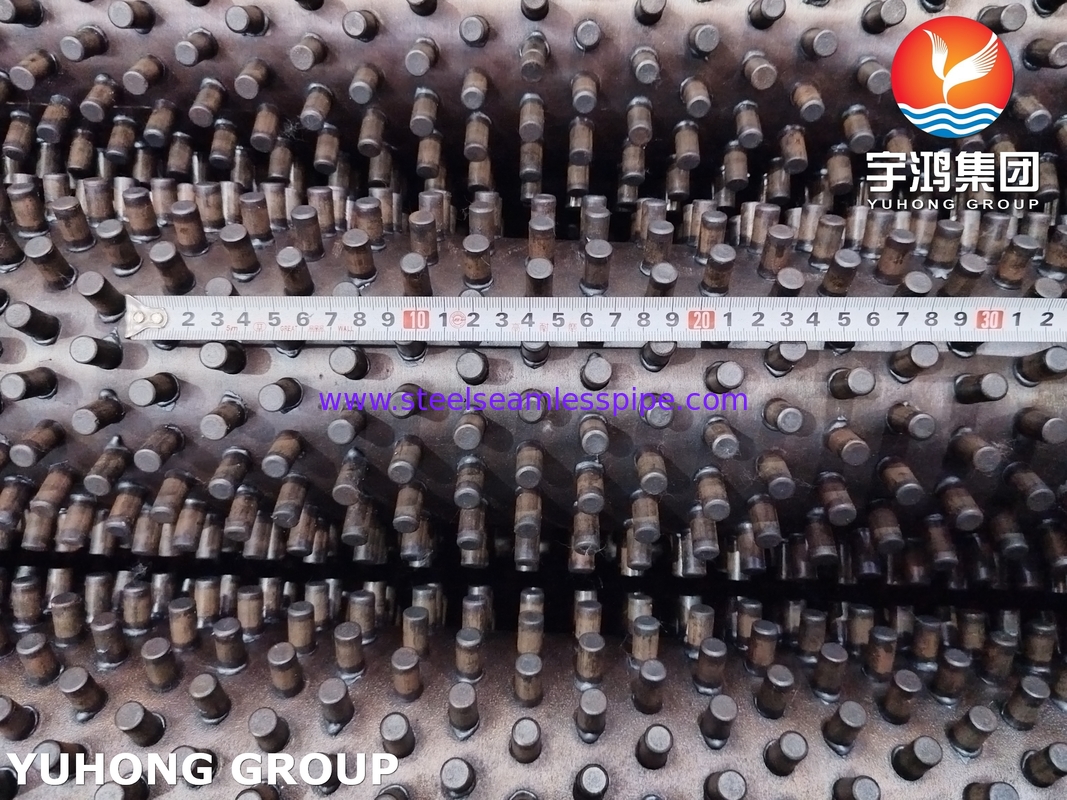

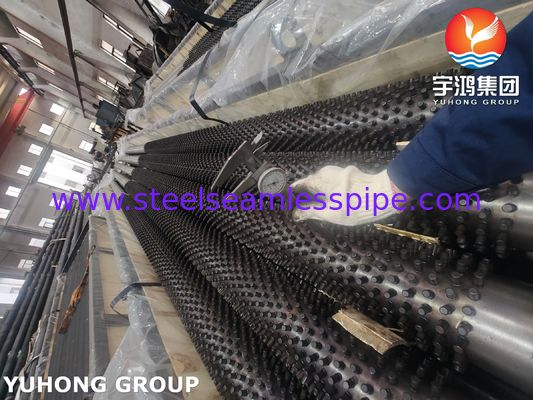

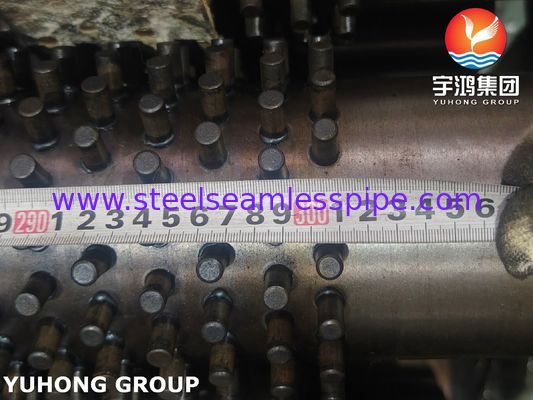

Studded tubes are manufactured by welding a series of studs (pins) to the outer surface of a base tube. These studs act as anchors, securing the castable refractory material to the tube surface.

ASTM A335 P5 base tube, combined with studs made from compatible materials, creates a robust system for lining furnaces, boilers, and reactors.

Studded Tube

Product:	studded tubes, welded stud tubes,studded steel tubes,studded fin tubes
Application:	, generally in furnaces and boilers where the surface is exposed to a very corrosive environment and where very dirty gas streams require frequent or aggressive cleaning.
Size:	OD: 38 mm ~219 mm
	WT: 4.0 mm ~20 mm /Tube Length (Mtr) :≤ 15Mtrs
	Fin Height: 6.0 mm ~ 38 mm
Base Tube(fin) Material:	Carbon Steel
	Alloy Steel
	Stainless Steel

Studded pipe size and material

Tube O.D.:	25~355.6 (mm)	1”~14”(NPS)
Tube Wall Thk.:	3.5~28.6 (mm)	0.14”~1.1”
Tube Length:	≤25,000 (mm)	≤82 ft
Stud Dia.:	6~25.4 (mm)	0.23”~1”
Stud Height:	10~50.8 (mm)	0.4”~2”
Stud Pitch:	8~30 (mm)	0.3”~1.2”
Stud Shape:	Cylindrical, Elliptical, Round, Lens type
Stud to tube surface angle:	Vertical, angular, staggered rows
Stud Material:	C.S. (most common grade is Q235B) S.S. (most common grade are AISI 304, 316, 409, 410, 321,347 ) A.S.
Tube Material:	C.S. (most common grade is A106 Gr.B) S.S. (most common grade are TP304, 316, 321, 347 ) A.S.(most common grade are T/P5,9,11,22,91 )
* This table is used as a general guide to our capabilities, please call us for any other customized cases.

Type	Description	Base tube	Fin specification (mm)
Type	Type	O.D. (mm)	Fin pitch	Fin height	Fin thick
Welding	HFW fin tube	16-219	3-25	5-30	0.8-3
	H/HH Type Fin Tube	25-63	8-30	<200	1.5-3.5
	Studed fin tube	25-219	8-30	5-35	φ5-20

Alloy Steel Chemical Compositions

Grade	UNS Designation	Composition, %
Grade	UNS Designation	Carbon	Manganese	Phosphorus, max	Sulfur, max	Silicon	Chromium	Molybdenum
P1	K11522	0.10-0.20	0.30-0.80	0.025	0.025	0.10-0.50	--	0.44-0.65
P2	K11547	0.10-0.20	0.30-0.61	0.025	0.025	0.10-0.30	0.50-0.81	0.44-0.65
P5	K41545	0.15MAX	0.30-0.60	0.025	0.025	0.50MAX	4.00-6.00	0.45-0.65
P9	K90941	0.15MAX	0.30-0.60	0.025	0.025	0.25-1.00	1.00-1.50	0.44-0.65
P11	K11597	0.05-0.15	0.30-0.60	0.025	0.025	0.50-1.00	1.00-1.50	0.44-0.65
P12	K11562	0.05-0.15	0.30-0.61	0.025	0.025	0.5MAX	0.80-1.25	0.44-0.65
P15	K11578	0.05-0.15	0..30-0.60	0.025	0.025	1.15-1.65	--	0.44-0.65
P21	K31545	0.05-0.15	0.30-0.60	0.025	0.025	0.50MAX	2.65-3.35	0.80-1.06
