Wykorzystanie urządzeń do grzewki gazowej

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG HEAT EXCHANGER
Orzecznictwo:	ASME Section VIII Divison 1
Numer modelu:	Typ pływającej głowicy

Zapłata:

Minimalne zamówienie:	1SET
Cena:	negocjowalne
Szczegóły pakowania:	Standardowe drewniane skrzynie lub niestandardowe opakowanie w oparciu o wymagania klientów.
Czas dostawy:	60-90 dni
Zasady płatności:	T/T, L/C w zasięgu wzroku
Możliwość Supply:	10 zestawów/miesiąc

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (290)

Bezszwowa rura ze stali nierdzewnej (277)

Dwustronna rura ze stali nierdzewnej (127)

Dwustronna rura ze stali nierdzewnej (29)

Rurka igłowa (107)

Fin Tube (631)

Wymiennik ciepła (17)

Rura wymiennika ciepła (424)

Zestaw rur wymiennika ciepła (37)

Arkusz rurowy wymiennika ciepła (116)

wyłącznik wymiennika ciepła (36)

Klimatyzer (8)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (57)

Spawana rura ze stali nierdzewnej (114)

Nikiel rur (261)

Rura ze stopu niklu (79)

Rura ze stopu miedzi (227)

Rura ze stali stopowej (184)

Rurka tytanowa (10)

Jasna rura wyżarzana (153)

Rura kotła (145)

okucie stalowe (804)

Kołnierz stalowy (590)

Inni (391)

Elementy okładzin (7)

Szczegółowy opis produktu

Materiał:	stali nierdzewnej, stali węglowej, stali stopowej	Wnioski:	Grzeźnik gazu ogona
PRZEMYSŁ:	Przemysł nawozowy	Norma projektowa:	ASME SEKCJA VIII, TEMA (Stowarzyszenie producentów wymienników rurowych)
Projekt:	HTRI, PV Elite, AutoCad, Gstarcad, Prohe	Sadzonki:	Do grubości do 30 mm
wypukły koniec:	Do 3 metrów średnicy i grubości 25 mm	Walcowanie:	Maks. 30 MM GR.
Wiercenie:	400mm grubości i 4000 średnicy	spawanie:	GTAW, SAW
Śrutowanie:	piaskowanie	badanie:	Badanie PMI
Podkreślić:	Wymiennik ciepła rury U Shell , Wymiennik ciepła z głowicy pływającej , Wymiennik rur ogrzewacza gazu

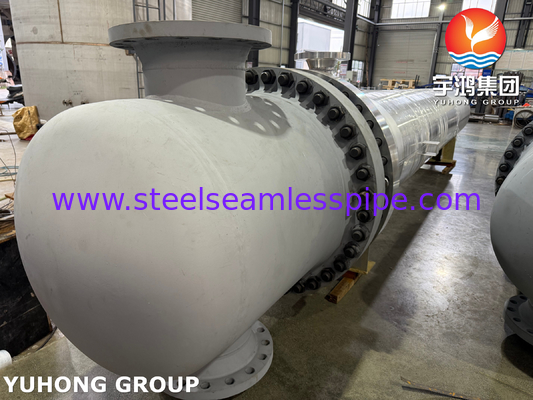

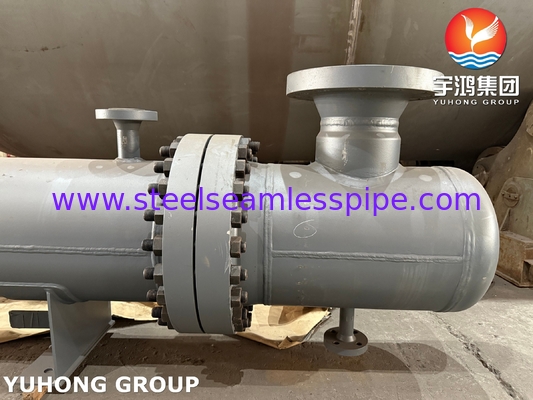

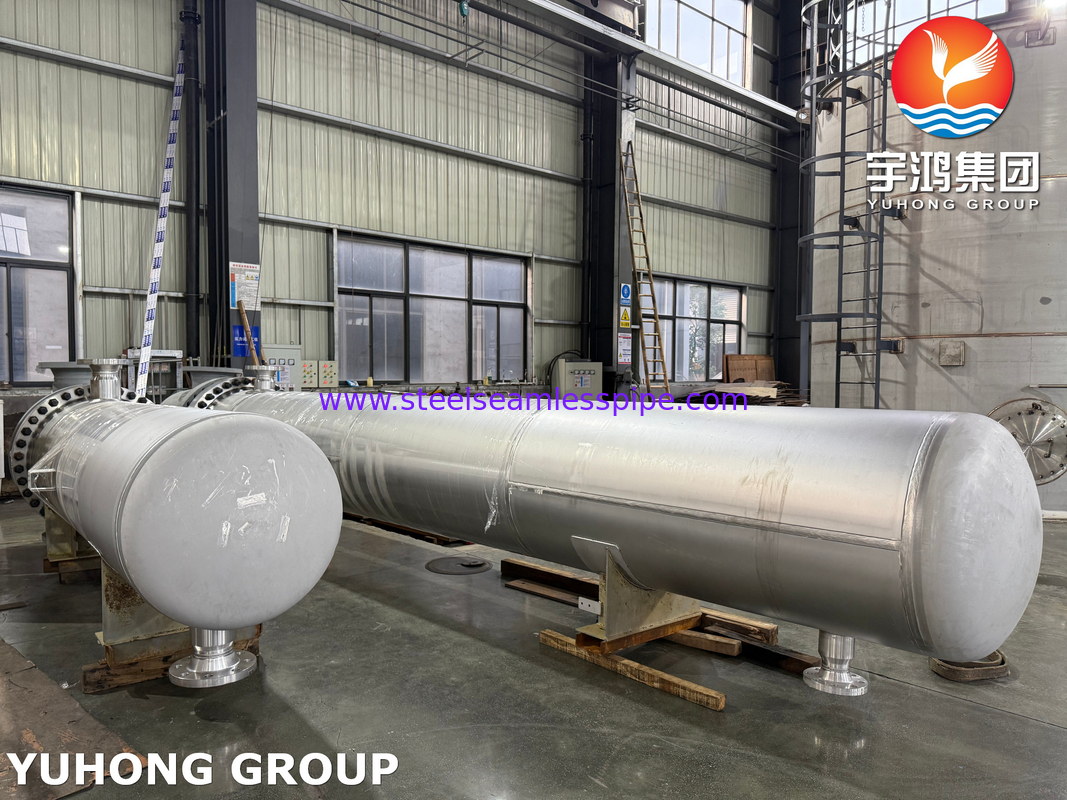

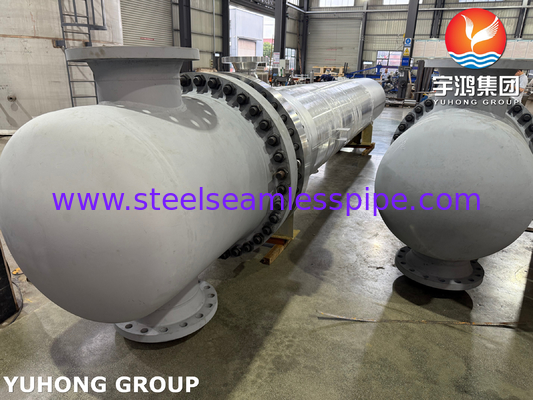

Płuczkowy wymiennik ciepła z głowicą pływającą do nagrzewnicy gazu resztkowego ASME U STAMP

YUHONG Płuczkowy wymiennik ciepła – typ z głowicą pływającą, zaprojektowany i wykonany zgodnie z ASME Sekcja VIII Dział 1 i certyfikowany znakiem ASME U Stamp. Konstrukcja z głowicą pływającą umożliwia łatwy demontaż, czyszczenie i konserwację, co czyni ją idealną do obsługi ogrzewania gazu resztkowego w wymagających zastosowaniach przemysłowych.

Zalety wymienników ciepła z rurami stałymi

Chociaż ten produkt jest typu z głowicą pływającą, warto zauważyć zalety wymienników ciepła z rurami stałymi, które często nadają się do mniej skomplikowanych zastosowań:

Ekonomiczne: Konstrukcje z rurami stałymi są prostsze w produkcji i bardziej ekonomiczne w porównaniu do typów z głowicą pływającą.
Kompaktowa konstrukcja: Wymagają mniej miejsca, co czyni je idealnymi do instalacji z ograniczoną przestrzenią.
Trwałość: Bez ruchomych części, wymienniki z rurami stałymi są wytrzymałe i oferują długą żywotność w zastosowaniach o niskiej i umiarkowanej temperaturze.
Działanie bez wycieków: Spawane wiązki rur eliminują ryzyko wycieków zewnętrznych.

Proces produkcji

Produkcja płuczkowego wymiennika ciepła z głowicą pływającą obejmuje następujące kluczowe kroki:

Krok	Opis
Projekt	Niestandardowy projekt jest tworzony przy użyciu zaawansowanego oprogramowania (np. HTRI, PV Elite) w celu spełnienia wymagań ASME i klienta.
Cięcie materiału	Precyzyjne cięcie surowców (płyt płaszcza, rur, płyt rur) za pomocą maszyn do cięcia plazmowego CNC lub laserowego.
Walcowanie płaszcza	Płyty płaszcza są walcowane w kształty cylindryczne za pomocą hydraulicznych maszyn walcujących i spawane wzdłużnie.
Produkcja płyty rurkowej	Płyty rurkowe są wiercone z dużą precyzją, aby dopasować się do układu rur i odległości między środkami.
Wkładanie rur	Rury wymiany ciepła są wkładane do płyt rurkowych zgodnie z określonym układem.
Rozprężanie rur	Rury są rozprężane w płytach rurkowych za pomocą mechanicznych lub hydraulicznych narzędzi do rozprężania rur, aby zapewnić szczelne uszczelnienie.
Montaż głowicy	Głowice pływające i głowice stacjonarne są produkowane i montowane, zapewniając wyrównanie z płaszczem i wiązką rur.
Piaskowanie	Wszystkie elementy są piaskowane w celu usunięcia zanieczyszczeń powierzchniowych i przygotowania do powlekania lub malowania.
Spawanie	Krytyczne spoiny (np. głowica-płaszcz, połączenia dysz) są wykonywane przez wykwalifikowanych spawaczy zgodnie z normami ASME.
Testowanie	Testy hydrostatyczne, pneumatyczne i nieniszczące (NDT) zapewniają, że wymiennik spełnia wymagania dotyczące ciśnienia i jakości.
Montaż końcowy	Elementy są montowane, a końcowe inspekcje są przeprowadzane przed dostawą.

Układ rur i tolerancje

Płuczkowy rur i tolerancje odległości między środkami mają kluczowe znaczenie dla wydajności wymiennika ciepła.

Parametr	Szczegóły
Układ rur	Typowe układy obejmują trójkątny (30°) i kwadratowy (90°) dla optymalnego przenoszenia ciepła i przepływu.
Skok rur (odległość między środkami)	Zazwyczaj 1,25x zewnętrzna średnica rury (OD), aby zapewnić odpowiedni przepływ płynu i wytrzymałość mechaniczną.
Tolerancje	Tolerancja odstępu między rurami: ±0,5 mm. Tolerancja wiercenia płyty rurkowej: ±0,2 mm.

Funkcje wymiennika ciepła

Płuczkowy wymiennik ciepła z głowicą pływającą do nagrzewnicy gazu resztkowego jest przeznaczony do:

Przenoszenia ciepła: Skutecznie wymienia ciepło między dwoma płynami (np. gazem resztkowym i medium grzewczym) bez ich mieszania.
Obsługi rozszerzalności cieplnej: Konstrukcja z głowicą pływającą uwzględnia rozszerzalność cieplną wiązki rur, zapobiegając naprężeniom termicznym.
Ułatwiania konserwacji: Głowica pływająca umożliwia łatwe usunięcie wiązki rur w celu czyszczenia i inspekcji, zapewniając długotrwałą wydajność.
Pracy w warunkach wysokich naprężeń: Zaprojektowany tak, aby wytrzymać wysokie ciśnienia i temperatury, co czyni go odpowiednim do ogrzewania gazu resztkowego w rafineriach i zakładach chemicznych.
