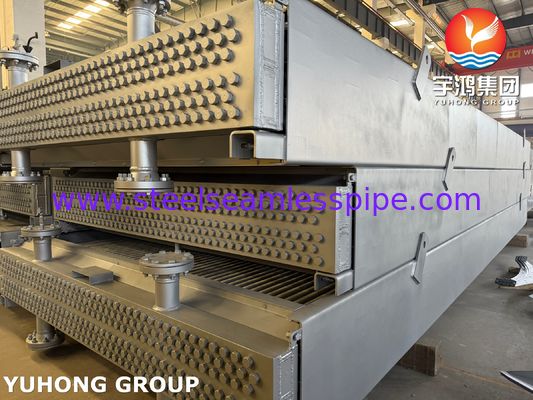

Chłodnica powietrzna do rafinerii ropy naftowej API 661 ASME SEC VIII Div-1

 Chłodnica powietrza do zastosowań w rafinerii ropy naftowej, API 661, ASME SEC VIII Div-1

Chłodnica powietrza Yuhong Group dla rafinerii ropy naftowej to kluczowy element wyposażenia służący do chłodzenia płynów procesowych, gazów lub urządzeń w operacjach rafineryjnych. Chłodnice te są niezbędne do utrzymania optymalnych temperatur, zapewnienia bezpieczeństwa i poprawy wydajności procesów rafinacji. Poniżej znajduje się przegląd chłodnic powietrza w rafineriach ropy naftowej, w tym ich typy, zastosowania i kluczowe kwestie:



Rodzaje chłodnic powietrza stosowanych w rafineriach ropy naftowej:

1. Chłodnice powietrza z wymuszonym ciągiem:
- Wentylatory znajdują się na dole, wymuszając przepływ powietrza w górę przez ożebrowane rury.
- Odpowiednie do zastosowań wysokotemperaturowych.
- Łatwiejsza konserwacja, ponieważ wentylatory są łatwo dostępne.
2. Chłodnice powietrza z indukowanym ciągiem:
- Wentylatory znajdują się na górze, zasysając powietrze przez ożebrowane rury.
- Lepszy rozkład powietrza i zmniejszona recyrkulacja gorącego powietrza.
- Powszechnie stosowane w rafineriach ze względu na ich wydajność.
3. Poziome chłodnice powietrza:
- Rury są rozmieszczone poziomo, a powietrze przepływa prostopadle do rur.
- Idealne do chłodzenia dużych objętości płynów procesowych.
4. Pionowe chłodnice powietrza:
- Rury są rozmieszczone pionowo, a powietrze przepływa w górę lub w dół.
- Stosowane w obszarach o ograniczonej przestrzeni.
5. Chłodnice powietrza w kształcie litery V lub A:
- Rury są rozmieszczone w kształcie litery V, aby zmaksymalizować powierzchnię.
- Kompaktowa konstrukcja, odpowiednia do chłodzenia o dużej wydajności.







Zastosowania w rafineriach ropy naftowej:
1. Chłodzenie ropy naftowej: Chłodzenie ropy naftowej po destylacji lub innych procesach.
2. Chłodzenie gazu: Chłodzenie gazów węglowodorowych lub par w procesach rafinacji.
3. Chłodzenie oleju smarowego: Utrzymanie optymalnych temperatur dla układów oleju smarowego.
4: Kondensacja: Skraplanie par w ciecze do dalszej obróbki.
5: Chłodzenie urządzeń: Chłodzenie sprężarek, turbin i innych maszyn.




Kluczowe kwestie dotyczące chłodnic powietrza w rafineriach ropy naftowej:



1. Dobór materiałów:
- Rury i żebra muszą być odporne na korozję, wysokie temperatury i działanie chemikaliów.
- Typowe materiały to stal węglowa, stal nierdzewna i aluminium.
2. Obciążenie cieplne i wydajność:
- Chłodnica musi obsłużyć określone obciążenie cieplne i natężenia przepływu procesu rafinacji.
3. Warunki środowiskowe:
- Chłodnice powietrza muszą działać wydajnie w zmiennych temperaturach otoczenia i warunkach pogodowych.
- Należy wziąć pod uwagę pył, wilgotność i środowiska korozyjne.
4. Efektywność energetyczna:
- Przetwornice częstotliwości (VFD) na wentylatorach mogą optymalizować zużycie energii.
- Właściwe projektowanie w celu zminimalizowania spadku ciśnienia i zmaksymalizowania wymiany ciepła.
5. Konserwacja i dostępność:
- Łatwy dostęp do czyszczenia i konserwacji ma kluczowe znaczenie dla zapobiegania zanieczyszczeniom i zapewnienia trwałości.
- Konieczna jest regularna kontrola żeber, rur i wentylatorów.
6. Bezpieczeństwo:
- Chłodnice powietrza muszą być zgodne z normami bezpieczeństwa dotyczącymi obchodzenia się z materiałami łatwopalnymi lub niebezpiecznymi.
- Niezbędne są odpowiednia wentylacja i środki ochrony przeciwpożarowej.





DOKUMENTACJA JAKOŚCI.


Wykonawca dostarczy Klientowi dokumentację jakościową dotyczącą dostawy Towarów w ramach umowy, w tym między innymi:
1: Plan kontroli i badań
2: Świadectwa badań materiałowych
3: WPS, PQR dla spawania
4: Procedury NDT i próby ciśnieniowej
5: Procedura piaskowania i malowania
6: Rysunki powykonawcze
7: Wszystkie raporty z inspekcji.
