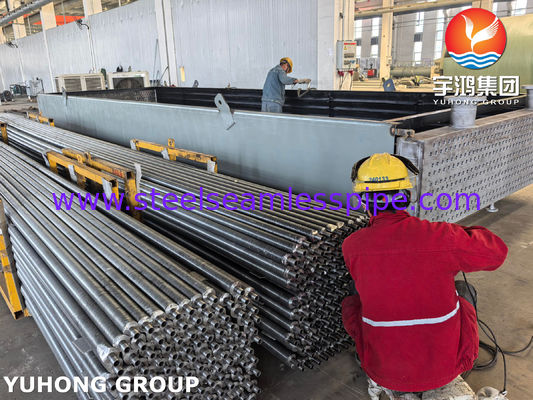

Na zamówienie chłodniki powietrza rurkowe z płetwami dla przemysłu naftowego, gazowego i chemicznego

Chłodziarz powietrza z rurami z płetwami jest urządzeniem, które chłodzi gorący płyn (płyn lub gaz) poprzez dmuchanie powietrza otoczenia przez zestaw rur.który jest rurą bazową z płetwami przymocowanymi do jej zewnętrznej powierzchniPłetwy te znacząco zwiększają powierzchnię powierzchni do przenoszenia ciepła, co sprawia, że proces chłodzenia jest znacznie bardziej wydajny niż przy użyciu gołych rur.

Podstawową zasadą jest rozsądne przenoszenie ciepła: gorący płyn procesowy wewnątrz rur traci ciepło na chłodniejsze powietrze przechodzące przez płetwy, powodując spadek temperatury płynu.

Kluczowe składniki

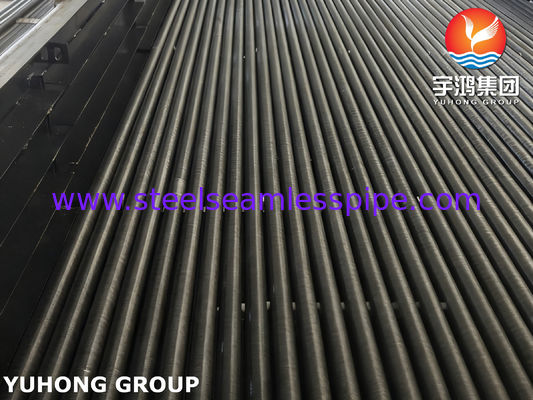

1. Rury płetwiste (serce systemu):

Rurka bazowa: Rurka wewnętrzna przewożąca płyn procesowy (np. wodę, olej, substancje chemiczne, parę).

Płetwy: Rozszerzone powierzchnie przymocowane do zewnętrznej części rury bazowej.

Typy płetw:

Płetwy "L": paska materiału płetwy owinięta wokół rurki o podłożu w kształcie litery "L".

Płetwy "G": Podobne do płetw L, ale z szczuplejszym zamkiem, lepsze dla wyższych temperatur i cyklu termicznego.

Wbudowane płetwy: płetwy są zwinięte do rowu, który jest obróbkowany w rurze, a następnie zwinięte na napięcie w celu stworzenia bardzo silnego, integralnego połączenia.

Płetwy wytłuszczone: Płetwy tworzone są przez wytłuszczenie aluminium z rurki bimetalowej (np. aluminiowego rękawka na stalowym rdzeniu).

2Fani i kierowcy:

Fany osiowe: duże, śmigłowe wentylatory, które przenoszą dużą objętość powietrza przez wiązkę rur.

Kierowcy wentylatorów: zazwyczaj silniki elektryczne, czasami z napędami zmiennej częstotliwości (VFD) do precyzyjnego sterowania temperaturą.

3Struktura i sesja plenarna

Wytrzymała stalowa ramka, która podtrzymuje wiązkę rur i zespół wentylatora.

Plenum jest zamkniętą komorą, która zapewnia równomierne kierowanie powietrza przez wiązkę rur i nie udaje się po bokach.

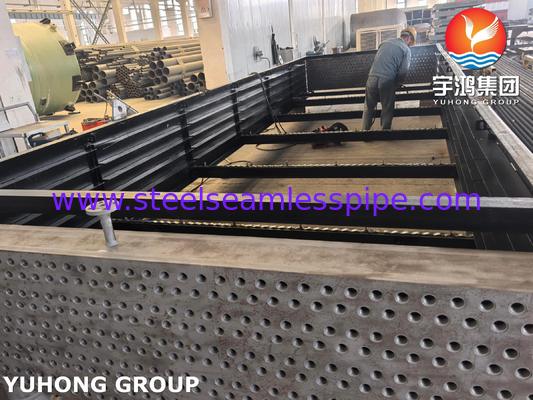

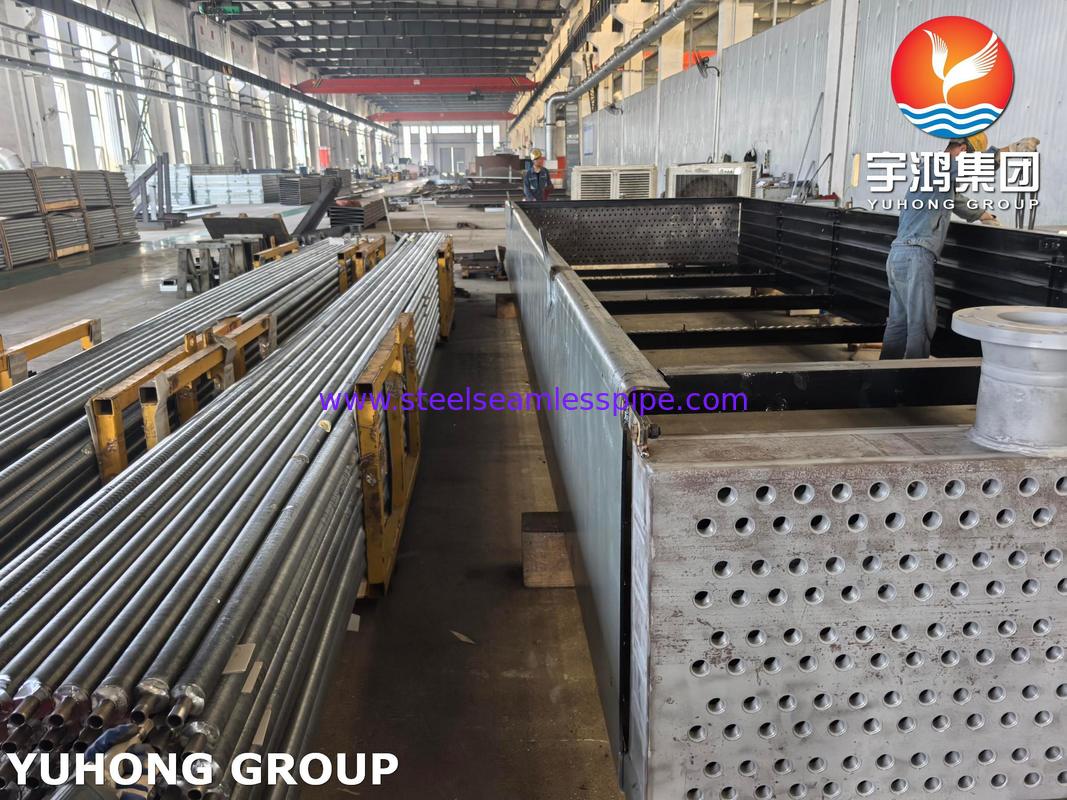

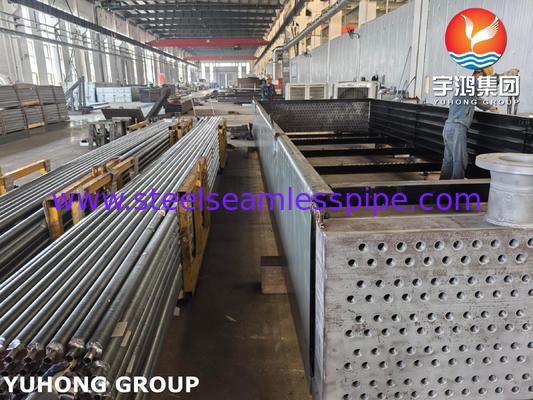

4. Nagłówki:

Pudełka lub rury na każdym końcu zestawu rur, w których płyn procesowy jest rozprowadzany do poszczególnych rur (głośnik wejściowy) i zbierany po ochłodzeniu (głośnik wyjściowy).

Proces

1. Gorący płyn: Gorący płyn procesowy wchodzi do głowicy wejściowej.

2Rozkład: Głowica równomiernie rozkłada płyn do wielu płetw.

3Przekaz ciepła: Gdy płyn przepływa przez rurę, ciepło przepływa przez ścianę rury do płetw.

4Przepływ powietrza: wentylatory osiowe wymuszają duży strumień powietrza otoczenia przez zewnętrzną stronę rury z płetwami.

5Wypłynny płyn ochłodzony: teraz ochłodzony płyn jest gromadzony w głowicy wyjściowej i wysyłany z powrotem do systemu procesowego.

6. Wydzielanie gorącego powietrza: Gorące powietrze jest uwalniane do atmosfery.

Cały ten proces jest zamkniętym obwodem dla płynu procesowego, co oznacza, że nie wchodzi on w kontakt z powietrzem chłodzącym, zapobiegając zanieczyszczeniu i utracie.

Rodzaje chłodziarek powietrza

Wyrzucanie: wentylator znajduje się po stronie wejścia, pchając powietrze przez wiązkę rur.

Indukowane przeciąganie: wentylator znajduje się po stronie wyjścia, pociągając gorące powietrze przez wiązkę rur.ale silnik wentylatora działa w gorącym otoczeniu.

Ogólne zastosowania

Chłodniki powietrza są powszechne w przemyśle, w którym woda jest rzadka, droga lub gdzie czystość płynu procesowego jest kluczowa.

1Rafinerii i zakłady petrochemiczne: chłodzenie strumieni węglowodorów, kondensatory powietrzne dla kolumn destylacyjnych, chłodzenie ścieków z reaktorów.

2Elektrownie: chłodzenie oleju smarowego turbiny, systemy chłodzącej wody zamkniętej pętli.

3- Stacje kompresorowe: chłodnie i międzychłodnie dla sprężonego powietrza lub gazu.

4. HVAC i chłodzenie: jako kondensatory (oddalające ciepło z czynnika chłodniczego do powietrza).

5Procesy przemysłowe: chłodzenie oleju hydraulicznego, tłumienie i chłodzenie procesów w produkcji.

Zalety w stosunku do innych urządzeń chłodniczych (np. wież chłodniczych)
