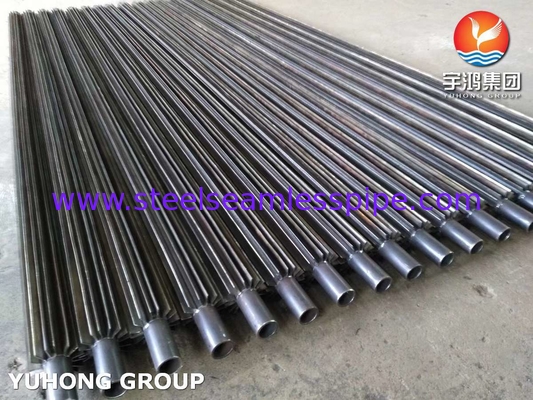

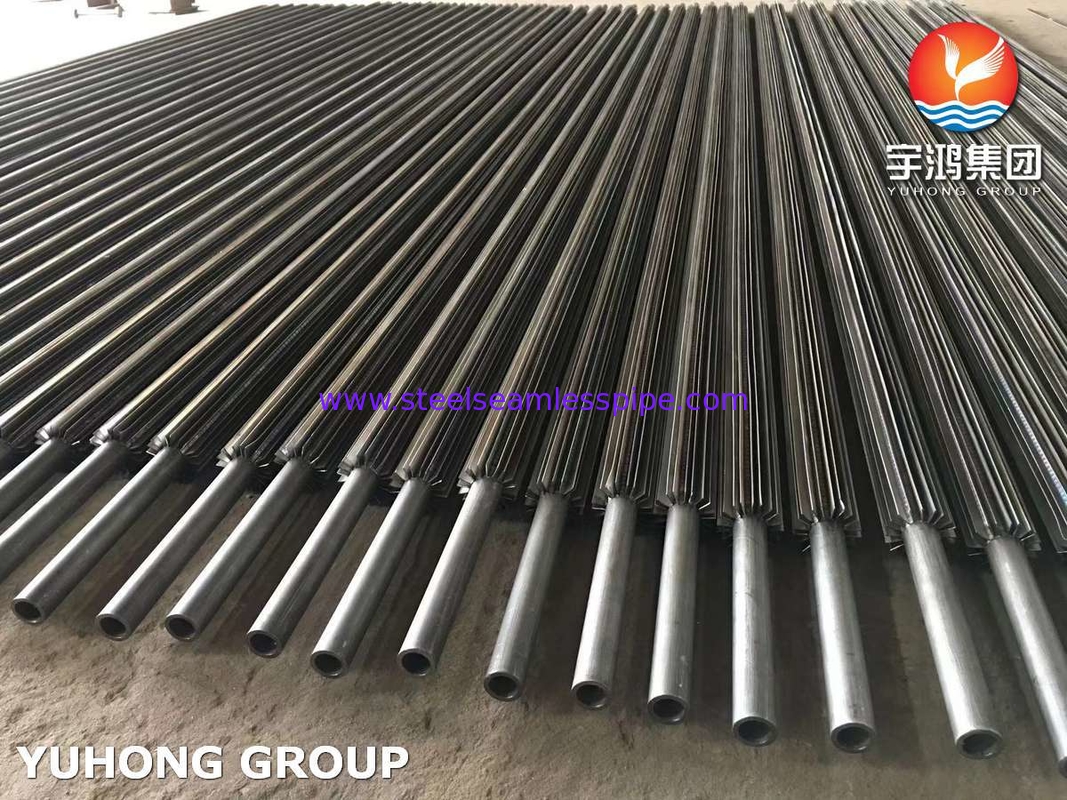

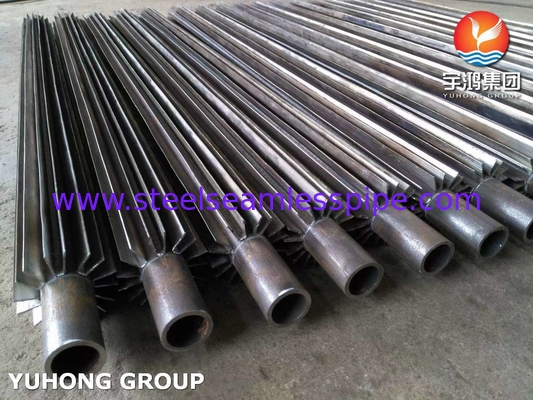

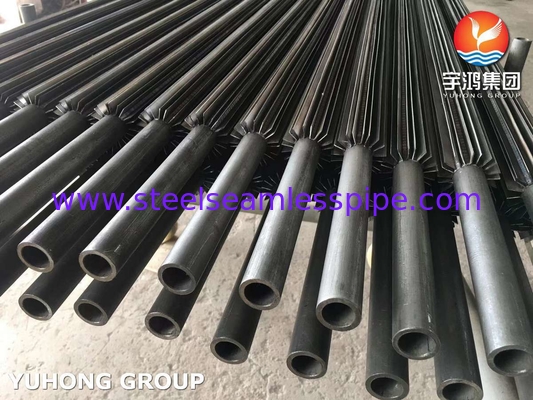

Rura żebrowana wzdłużnie ASTM SA210 Gr A1 z żebrem ze stali węglowej
Rura żebrowana wzdłużnie to rodzaj wysoce wydajnego elementu wymiany ciepła, który jest wytwarzany przez dokładne spawanie lub integralne formowanie cienkich metalowych żeber wzdłuż osiowego kierunku na zewnętrznej powierzchni metalowej rury bazowej (takiej jak stal, miedź, aluminium). Jego podstawowa wartość polega na kilkukrotnym lub kilkudziesięciokrotnym zwiększeniu powierzchni wymiany ciepła na zewnątrz rury (współczynnik żebrowania może osiągnąć 5~20 razy).
Ta konstrukcja strukturalna rozwiązuje w szczególności problem wąskiego gardła wydajności wymiany ciepła między gazem (takim jak powietrze, spaliny) a płynem w rurze (woda, para, czynnik chłodniczy itp.). Ze względu na niezwykle niski współczynnik przenikania ciepła po stronie gazu, często staje się on dominującym czynnikiem w oporze cieplnym układu; żebro głęboko penetruje warstwę graniczną gazu, wydłużając powierzchnię wymiany ciepła i wykorzystuje efekt zakłóceń krawędzi żebra na przepływ powietrza, aby znacznie zmniejszyć opór cieplny po stronie gazu, dzięki czemu ogólna wydajność wymiany ciepła może wzrosnąć 2~10 razy w porównaniu z rurą gładką.
Niezawodna produkcja jest kluczem do osiągnięcia jej wydajności, która zależy głównie od procesów takich jak spawanie oporowe wysokiej częstotliwości, integralne wytłaczanie (takie jak rura aluminiowa) lub lutowanie. Procesy te zapewniają, że połączenie między żebrem a rurą bazową ma wysoką przewodność cieplną (zmniejszając kontaktowy opór cieplny) i wystarczającą wytrzymałość mechaniczną, aby wytrzymać naprężenia termiczne i wibracje w warunkach pracy.
Podczas projektowania rur żebrowanych wzdłużnie konieczne jest precyzyjne zoptymalizowanie parametrów żebra (wysokość, grubość, odstępy), aby znaleźć równowagę między maksymalizacją wydajności wymiany ciepła a kontrolowaniem oporu przepływu gazu (spadek ciśnienia). Jednocześnie konieczne jest uwzględnienie zarówno doboru materiałów, jak i specjalnych warunków pracy, takich jak wybór materiałów odpornych na korozję (takich jak stal ND lub powłoka) w środowiskach podatnych na korozję punktu rosy, takich jak spaliny zawierające siarkę, uwzględnienie odporności na popiół w gazach zapylonych (takich jak stosowanie większych odstępów między żebrami) oraz zapewnienie niezawodności konstrukcyjnej w warunkach wibracji.
Ze względu na doskonałe wzmocnienie wymiany ciepła po stronie gazu i zwartość, rury żebrowane wzdłużnie są szeroko stosowane w różnych scenariuszach zdominowanych przez wymianę ciepła gaz-ciecz i o wysokich wymaganiach przestrzennych lub wydajnościowych. Typowe zastosowania obejmują: urządzenia do odzysku ciepła odpadowego (ekonomizer, podgrzewacz powietrza) w systemach kotłowych, chłodnice/nagrzewnice gazu procesowego w przemyśle petrochemicznym, parowniki/skraplacze w systemach chłodniczych oraz nagrzewnice powietrza w przemysłowych urządzeniach suszących. Jest to kluczowa technologia do uzyskania kompaktowego sprzętu i efektywnego wykorzystania energii.
Związek między kierunkiem żebra a przepływem powietrza
| TYP |
Kierunek żebra |
Kierunek przepływu powietrza |
Mechanizm konwekcji |
| Rury żebrowane wzdłużnie |
Żebra są równoległe do osi rury |
Gaz przepływa równolegle do żeber |
Przepływ powietrza przebiega wzdłuż długości żeber, z niewielkimi zakłóceniami |
| Rura żebrowana poziomo |
Żebra są prostopadłe do osi rury (spiralne/pierścieniowe) |
Gaz przepływa prostopadle do żeber |
Przepływ powietrza jest zmuszony do obrotu/zakłócony przez żebra, powodując silne zakłócenia |
Porównanie wydajności wymiany ciepła i oporu
| Charakterystyka |
Rura żebrowana wzdłużnie |
Rura żebrowana poziomo |
| Współczynnik przenikania ciepła |
Średni (słabe zakłócenia przepływu powietrza) |
Wyższy (wirowanie niszczy warstwę graniczną) |
| Powierzchnia wymiany ciepła |
Współczynnik żebrowania 5~20 razy |
Współczynnik żebrowania 10~30 razy (może być wyższy) |
| Opór przepływu powietrza |
Niższy (kanał prostoliniowy) |
Znacznie wyższy (zużycie energii wirowej) |
| Przeciw gromadzeniu się pyłu |
Doskonały (kanał prostoliniowy nie jest łatwy do zablokowania przez pył) |
Słaby (rowek spiralny jest łatwy do zablokowania przez pył) |
Zastosowanie
Energia i moc
Ekonomizer kotła, podgrzewacz powietrza, kocioł odzysku ciepła turbiny gazowej
Petrochemia
Nagrzewnica/chłodnica gazu procesowego, skraplacz produktu reakcji, chłodzenie oleju smarnego
HVAC i chłodnictwo
Skraplacz wyparny, wężownica chłodnicy powietrza, jednostka zewnętrzna pompy ciepła
Przemysłowy odzysk ciepła odpadowego
Urządzenia suszące, piec ceramiczny, wykorzystanie ciepła odpadowego spalin pieca do topienia szkła
Maszyny transportowe
Chłodnica międzystopniowa silnika Diesla, chłodnica oleju hydraulicznego
