ASTM A192 Węglowa Stal HH-Type Square Fined Tube dla ekonomizerów w kotłach

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	YUHONG
Orzecznictwo:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
Numer modelu:	Wymagania w zakresie bezpieczeństwa

Zapłata:

Minimalne zamówienie:	1pc
Cena:	negocjowalne
Szczegóły pakowania:	Drewniana obudowa / żelazna obudowa / pakiet z plastikową nasadką
Czas dostawy:	10 dni->
Zasady płatności:	T/T, akredytywa

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (290)

Bezszwowa rura ze stali nierdzewnej (277)

Dwustronna rura ze stali nierdzewnej (127)

Dwustronna rura ze stali nierdzewnej (29)

Rurka igłowa (107)

Fin Tube (631)

Wymiennik ciepła (17)

Rura wymiennika ciepła (424)

Zestaw rur wymiennika ciepła (37)

Arkusz rurowy wymiennika ciepła (116)

wyłącznik wymiennika ciepła (36)

Klimatyzer (8)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (57)

Spawana rura ze stali nierdzewnej (114)

Nikiel rur (261)

Rura ze stopu niklu (79)

Rura ze stopu miedzi (227)

Rura ze stali stopowej (184)

Rurka tytanowa (10)

Jasna rura wyżarzana (153)

Rura kotła (145)

okucie stalowe (804)

Kołnierz stalowy (590)

Inni (391)

Elementy okładzin (7)

Szczegółowy opis produktu

Rury ze stali węglowej:	A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8	Od:	25-63 MM
FPI:	8-30mm	Wysokość płetw:	<200 mm
Grubość płetwy:	1,5-3,5 mm
Podkreślić:	A192 kwadratowa , Economizers kwadratowa

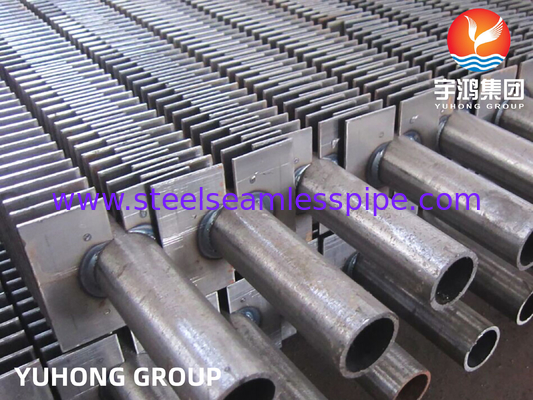

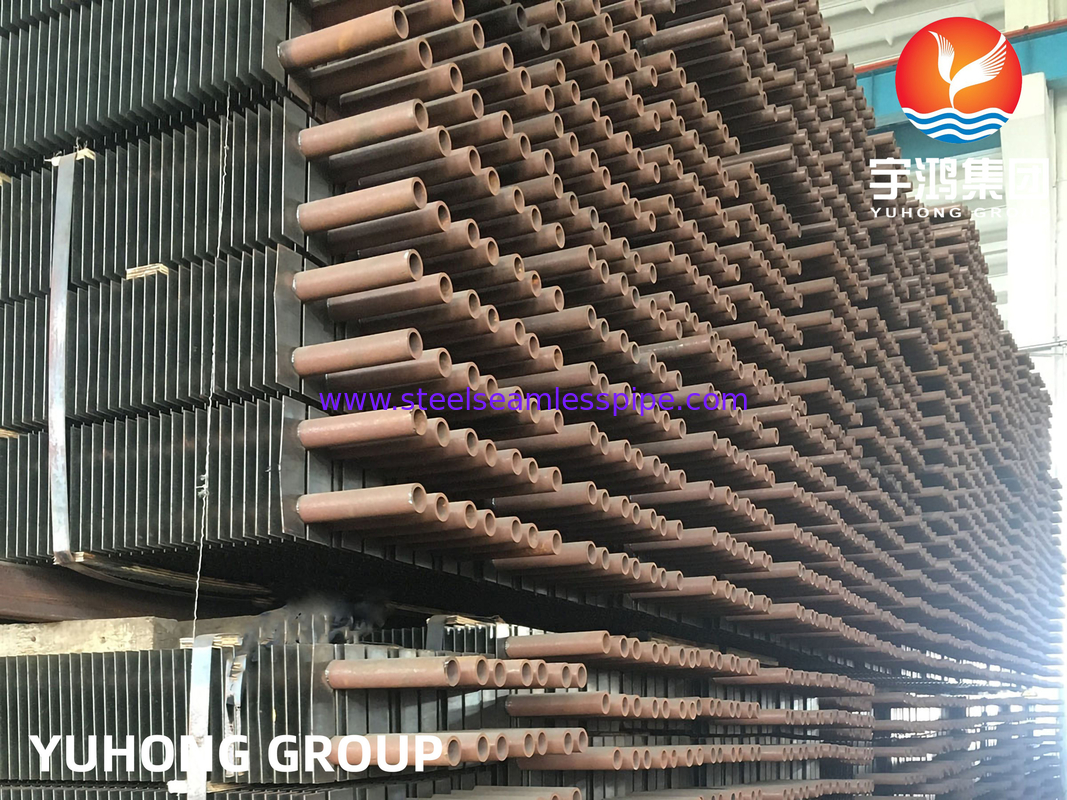

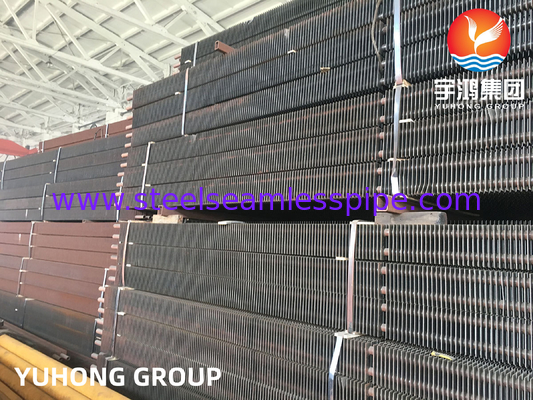

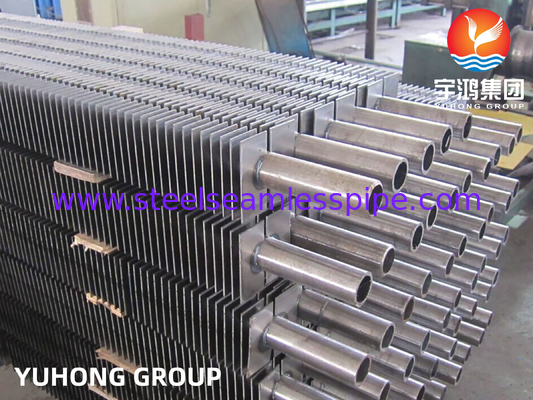

Rura z żebrami kwadratowymi typu HH ze stali węglowej ASTM A192 do ekonomizerów w kotłach

Ekonomizer z rurami żebrowanymi HH posiada prostokątne żebra, podobne do kwadratów, o długości krawędzi dwukrotnie większej niż rury bazowe, co zwiększa powierzchnię grzewczą.

Prostokątne żebra są przyspawane do dwóch stalowych rur bazowych, tworząc rury żebrowane typu HH lub Double H. Proces spawania stosowany w rurach żebrowanych HH obejmuje spawanie oporowe z przetapianiem, co skutkuje wysokimi wskaźnikami stapiania, doskonałą wytrzymałością na rozciąganie w spoinach i dobrą przewodnością cieplną.

Ten typ ekonomizera może również wytwarzać rury żebrowane "double H" z podwójnymi rurami, znane ze swojej solidnej konstrukcji, odpowiednie do zastosowań z dłuższymi rzędami rur.

Materiał	Gatunek
Rury ze stali węglowej	A179, A192, SA210 Gr A1/C, A106 Gr B, A333 Gr3 Gr6 Gr8, A334 Gr3 Gr6 Gr8, 09CrCuSb, DIN 17175 St35.8 St45.8, EN 10216 P195 P235 P265, GB/T3087 Gr10 Gr20, GB/T5310 20G 20MnG,
Rury ze stali stopowej	A209 T1 T1a,A213 T2 T5 T9 T11 T12 T22 T91,A335 P2 P5 P9 P11 P12 P22 P91,EN 10216-2 13CrMo4-5 10CrMo9-10 15NiCuMoNb5-6-4
Rury ze stali nierdzewnej	TP304/304L, TP316/TP316L TP310/310S TP347/TP347H
Rury miedziane	UNS12200/UNS14200/UNS70600, CuNi70/30, CuNi 90/10
Rury tytanowe	B338 Gr 2

Typ	Opis	Rura bazowa	Specyfikacja żebra (mm)
Typ	Opis	Średnica zewnętrzna (mm)	Skok żebra	Wysokość żebra	Grubość żebra
Osadzone	Rura żebrowana typu G	16-63	2.1-5	<17	~0.4
Wytłaczane	Pojedynczy metal połączony metal	8-51	1.6-10	<17	0.2-0.4
	Rura z niskim żebrem, rura z żebrem typu T	10-38	0.6-2	<1.6	~0.3
	Rura bambusowa, rura falista	16-51	8-30	<2.5	/
Nawijane	Rura żebrowana typu l/kl/ll	16-63	2.1-5	<17	~0.4
Sznur	Rura żebrowana sznurkowa	25-38	2.1-3.5	<20	0.2-0.5
Typ U	Rura typu U	16-38	/	/	/
Spawanie	Rura żebrowana HF-welding	16-219	3-25	5-30	0.8-3
	Rura żebrowana typu H/HH	25-63	8-30	<200	1.5-3.5
	Rura żebrowana kołkowa	25-219	8-30	5-35	φ5-20

Kluczowe specyfikacje

Maks. temperatura robocza: 300°C
Odporność na korozję atmosferyczną: OK
Odporność mechaniczna: Dobra
Opcje materiału żebra: Miedź, Aluminium, Stal węglowa, Stal nierdzewna
Opcje materiału rury bazowej: Dostępne różne materiały, takie jak rura ze stali węglowej, A179, A192, A210, rura ze stali nierdzewnej A269/A213 T5 T11 T22 304 316

Zalety

Główną zaletą stosowania rur żebrowanych jest zwiększenie wymiany ciepła z gorącego płynu na zimniejszy płyn przez ścianę rury. Osiąga się to poprzez zwiększenie powierzchni zewnętrznej w porównaniu do powierzchni wewnętrznej. Rury żebrowane oferują ulepszone wskaźniki wymiany ciepła, szczególnie gdy współczynnik wymiany ciepła płynu wewnątrz rury znacznie przekracza współczynnik płynu na zewnątrz rury.

Stosując rury żebrowane, ogólny wskaźnik wymiany ciepła wzrasta, zmniejszając całkowitą liczbę rur wymaganych dla danej aplikacji. To z kolei prowadzi do zmniejszenia rozmiaru sprzętu i może obniżyć koszty projektu w dłuższej perspektywie. W wielu przypadkach pojedyncza rura żebrowana może zastąpić wiele gołych rur za ułamek kosztów i objętości.

Rury żebrowane są szczególnie korzystne w zastosowaniach, w których wymiana ciepła zachodzi między gorącym płynem a zimniejszym płynem przez ścianę rury, na przykład w wymiennikach ciepła powietrza. Zwiększona powierzchnia zapewniana przez żebra pomaga zrekompensować niższe współczynniki wymiany ciepła po zewnętrznej stronie rur. Schemat przepływu wymiennika z rurami żebrowanymi jest zwykle przepływem krzyżowym, ale może być również przepływem równoległym lub przeciwprądowym.

Ogólnie rzecz biorąc, żebra są niezbędne do zwiększenia efektywnej powierzchni rur wymiennika ciepła, szczególnie gdy współczynnik wymiany ciepła na zewnętrznej powierzchni rur jest znacznie niższy niż po stronie wewnętrznej. Rury żebrowane są powszechnie stosowane do przenoszenia ciepła z cieczy do gazu, pary do gazu (np. wymienniki ciepła para-powietrze) i płynu termicznego do wymienników ciepła powietrza.

Wydajność wymiany ciepła zależy od różnicy temperatur między płynami, współczynników wymiany ciepła i wystawionych na działanie powierzchni płynów.
