ASTM B171 C46400 Żelazkowe płytki z mosiądzu żeglugowego Miedziane stopu wymiennik ciepła Płytki do wody morskiej i chłodniczych chłodziarek
Opis produktu
Grupa Yuhong: Precyzyjne elementy wymienników ciepła
Yuhong Group Co., Ltd. dostarcza kompletne systemy cieplne wymienniki ciepła w formie muszli i rur (projekcje wymienników ciepła TEMA), zbiorniki ciśnieniowe i chłodniaki powietrza jak również każdego krytycznego komponentu wewnętrznego:Rurka płetwista, rurka pieca, rurka wymiennika ciepła, rurka bezszwowa ze stali nierdzewnej, rurka ze stopu niklu, rurka ze stopu miedzi, blacha rury wymiennika ciepła i zestaw rury wymiennika ciepła.

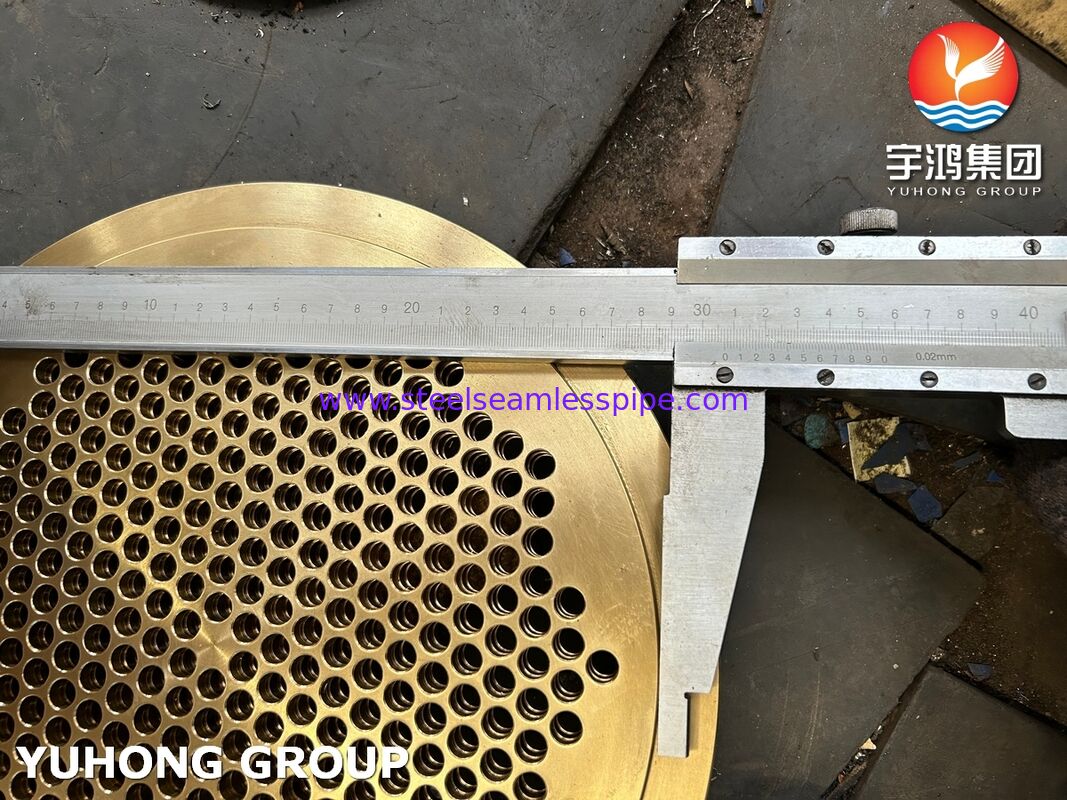

Na załączonym zdjęciu jest jeden z naszychPłyty rurowe z mosiądzu marynarki ASTM B171 C46400 wysokiej wytrzymałości, odporny na korozję element z stopów miedzi przeznaczony do chłodzenia wody morskiej i morskiej.
Produkty koncentrujące się na: Łońce z żeglugi żeglugowej z mosiądzu
W sprawiepłytka rurki wymiennika ciepłajest jednym z najważniejszych elementów utrzymujących ciśnienie w każdym wymienniku ciepła wnętrza i rury.i muszą wytrzymać zarówno siły mechanicznego rozszerzania rur, jak i cykle ciśnienia/temperatury operacyjnej.
Na podstawie obrazu ta tabliczka pokazuje:
-
Materiał:ASTM B171 C46400 (płytka mosiężna/miedź-cynk-cyn)
-
Rodzaj materiału:Płytka rurowa ze stopów miedzi specjalnie zaprojektowana do odporności na wodę morską
-
Obróbka:Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403
-
Oznakowanie:Wyraźnie opatrzone oznaczeniem materiału ("ASTM B171 C46400 TUBESHEET") dla pełnej identyfikowalności
Po co używać miedzi marynarki wojennej (C46400) do tworzyw sztucznych?
| Nieruchomości |
Korzyści z zastosowania tabliczki |
| Stop miedzi- cynku- cyny |
Dodawanie cyny (około 0,5-1,0%) zapewnia wyjątkową odporność na odkurzanie i pęknięcie korozyjne. |
| Kompatybilność wody morskiej |
Doskonała odporność na korozję w czystej wodzie morskiej, wodzie słonnej i środowiskach o wysokiej zawartości chloru. |
| Kompatybilność galwaniczna |
Dobrze sprawdza się z rurami z stopem miedzi (C44300 Admirality brązowy, C70600 90/10 Cu-Ni, C71500 70/30 Cu-Ni). |
| Wysoka wytrzymałość |
Wytrzymalejszy niż wiele złożeń miedzi czystej, wytrzymuje rozszerzanie rur i obciążenia śrubami. |
| Zgodność z ASME |
Całkowicie identyfikowalne do specyfikacji materiałów sekcji II ASME. |
Kluczowe elementy, które łączą się z tym arkuszem
| Składnik |
Materiał (typowy) |
Rola w wydajności sprzętu |
| Rurka wymiennika ciepła |
Stop miedzi (C44300, C70600, C71500) |
Wrolowane do otworów w tablicy rur; przewozi płyn z boku rur (zwykle wodę morską). |
| Rurka z płetwami (nieobowiązkowa) |
Rurka ze stopu miedzianego + aluminiowe/miedziane płetwy |
Może być dodawany do zastosowań chłodzenia gazowego; nie jest zwykle stosowany w chłodnikach wody morskiej. |
| Zestaw rur wymiennika ciepła |
Rury + arkusze rury + deflectory + pręty do wiązania |
Całkowite, zdalne rdzeń; tabliczka jest strukturalną kotwicą. |
| Szkło / uszczelka kanałowa |
Włókna sprężone, PTFE lub metalowe |
Uszczelnienie przed powierzchnią płyty rur; zapobiega przeciekowi. |
| Kanał / Głowica |
Stalo węglowe (powlekane) lub stop miedzi |
Przymocowany do tablicy; rozprowadza wodę chłodzącą. |
| Rura bez szwu ze stali nierdzewnej |
Alternatywny materiał rurkowy |
Nie jest zazwyczaj sparowany z C46400 (ryzyko korozji galwanicznej bez izolacji). |
| Rurka z stopem niklu |
Alternatywa dla ekstremalnej korozji |
Nie stosować z tablicą rurkową C46400. |
Podkreślenia techniczne naszych żołnierzy
-
Odporny na odkurzanie:Zawartość cyny i arsenu zapobiega selektywnemu wydalania cynku, co jest najczęstszym sposobem awarii w zwykłej mosiądzy.
-

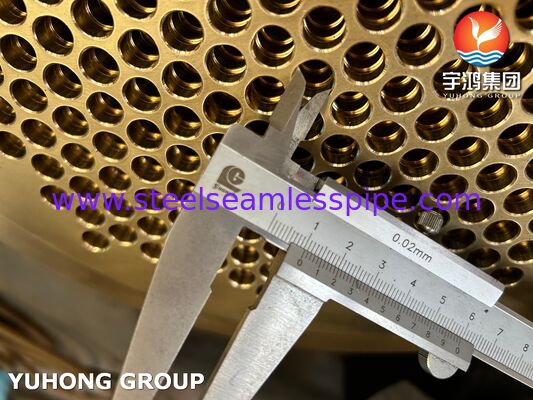

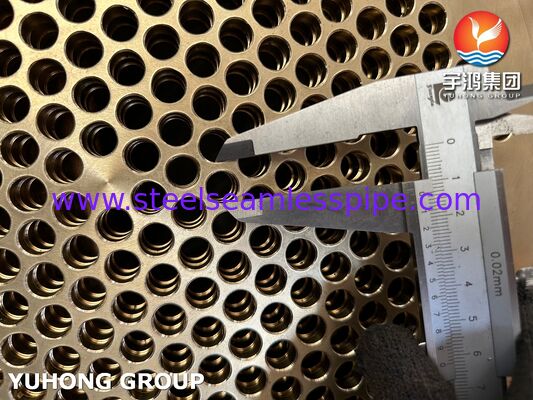

Wiercenie precyzyjne:Otwory rury są wiercone do dokładnych tolerancji średnicy (zwykle +0,05/-0,00 mm) w celu zapewnienia spójnego walcowania rury.
-
Węże rurowe:Wnętrze rury (zwykle 2 lub 3 rury na otwór) zwiększa wyciąganie wytrzymałości rozszerzonych rur.
-
Płyty kuwane lub walcowane:Dostarczamy tabliczki C46400 jakopodrobione(w przypadku grubości/wysokiego ciśnienia) lubPłyty walcowane(w odniesieniu do stałych ceł).
-
Pełna identyfikowalność:Każda tabliczka jest opatrzona pieczęcią z oznaczeniem jakości materiału i identyfikacją inspekcji, jak pokazano na zdjęciu.
Moduł wiedzy: C46400 Bursztyn wojskowy i pozostałe tabliczki z miedzianego stopu Główny przewodnik wyboru
| Stopy |
Najlepiej nadaje się |
Kluczowa zaleta |
Ograniczenia |
| C46400 (brąz morski) |
Czysta woda morska, woda słona, średnia prędkość |
Doskonała odporność na dezynkifikację; dobra wytrzymałość; opłacalność |
Wrażliwe na korozję amoniaku; prędkość ograniczona do ~2,5 m/s |
| C70600 (90/10 Cu-Ni) |
Większa prędkość wody morskiej, zanieczyszczone wody, morskie |
Wyższa odporność na erozję; dłuższa żywotność w szybkich warunkach eksploatacji |
Droższe niż C46400 |
| C71500 (70/30 Cu-Ni) |
Bardzo duża prędkość, żołnierze morscy |
Maksymalna wytrzymałość i odporność na erozję |
Najwyższy koszt |
| C44300 (Admirality Brass) |
Świeża woda, wieże chłodzące |
Dobra przewodność cieplna |
Mniejsza odporność na korozję w wodzie morskiej |
Kiedy wybrać C46400 żołnierzy żołnierzy żołnierzy:
-
Woda chłodząca jestczysta woda morska lub woda słona(nie silnie zanieczyszczone)
-
Prędkość jest kontrolowana.(zwykle 1,5-2,5 m/s przez rurę)
-
Brak amoniakuw wodzie (np. nie w dół rzeki od roślin nawozowych)
-
PotrzebujeszKosztowo efektywna alternatywa dla miedzi-nikludla usług w zakresie wody morskiej o umiarkowanej zawartości
Wspólne zastosowania dla tablic rur C46400
-
Wymienniki ciepła na statku:Chłodniki wody w okładce silnika, chłodniki oleju smarowego (po stronie wody morskiej)
-
Elektrownie przybrzeżne:Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8471
-
Instalacje odsalania:Wytwarzacze o temperaturze nieprzekraczającej 30 °C
-
Platformy morskie:Chłodnie do procesów (gdzie często preferowany jest Cu-Ni, ale brąz morski używany do mniej krytycznych zadań)
-
Chłodnicy przemysłowe:Chłodzenie wodą morską jednorazowo
Zalety zamówienia tablicy C46400 od grupy Yuhong
-
Dokładnie do rysunku:Wykonujemy wymiary, wzór otworu, specyfikację rowu i układ otworu.
-
Szybki obrót:Sztuczne lub płytkowe sztuczne płyty są obrobiane zwykle w ciągu 2-4 tygodni.
-
Pozostałe:C46400, C70600, C71500, C44300 ¢ wszystkie dostępne.
-
Zestaw z wyłączeniem części lub z pełnym zestawem:Dostarczamy tylko tablicę rur lub pełnąwiązka rur wymiennika ciepła(rury, tabliczki, baffle, pręty) zmontowane.
-
Pełna dokumentacja:Świadectwo badania materiału (MTC), sprawozdanie o wymiarach i (jeżeli jest to wymagane) sprawozdanie z badania PMI.
Moduł wiedzy: Jak prawidłowo określić zamiennik C46400
Aby uniknąć kosztownych niezgodności, potrzebujemy następujących informacji (przesłać dowolną z nich):
-
Oryginalny rysunek tablicy rurDokładnie odwzorowujemy wzór otworu, grubość, nadmiar i lokalizację rowu.
-
Stara tabliczka rurkowa (próbka fizyczna)Możemy zmierzyć, odwrócić inżynierię i wykorzystać maszyny do doskonałego dopasowania.
-
Arkusz danych wymiennikaW przypadku, gdy urządzenie jest wyposażone w urządzenie o charakterze komórkowym lub komórkowym, należy określić, w jaki sposób urządzenie jest wyposażone w urządzenie.
Powszechne błędy, których należy unikać w przypadku tablic rurowych z mosiądzu:
-
Niewłaściwa średnica otworu rurkiZbyt ciasne i niemożliwe do wprowadzenia; zbyt luźne i walcowane złącza przeciekają.
-
Brakujące rowki√ przewody wyciągają się pod ciśnieniem lub cyklem termicznym.
-
Nieprawidłowy materiałC46400 vs. C44300 vs. C70600.
-
Niezgodność galwanicznaNie należy łączyć tablicy rur C46400 z rurami ze stali nierdzewnej bez uszczelnień izolacyjnych (ryzyko szybkiej korozji galwanicznej).
Szczegóły dotyczące wzoru otworu rur i rowu dla C46400 (według TEMA / ASME)
| Parametry |
Typowa wartość / praktyka |
| Średnica otworu rury |
Przewlekła nadmiar przedawkowania rury + 0,2 do 0,4 mm |
| Wymiary rowu |
Szerokość: 3-5 mm; Głębokość: 0,3-0,5 mm; zazwyczaj 2 lub 3 rowy na otwór |
| Położenie rowu |
Między 5 mm a 25 mm od boków rur |
| Odległość rury |
10,25 × do 1,5 × OD rurki (wzór trójkątny lub kwadratowy) |
| Krąg dziury śruby |
Zgodnie ze standardem TEMA lub klienta |
Zapewniamy tylko komponenty
Jeśli potrzebujesz tylko części (nie pełnego wymiennika), dostarczamy:
-
Rury wymienników ciepłaZestaw miedzi (C44300, C70600, C71500), cięty na długość, gotowy do walcowania
-
Rury z płetwamiW przypadku chłodziarek powietrza lub urządzeń z wykorzystaniem ciepła odpadowego
-
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403¥ w mosiądzu okrętowym lub stali węglowej powlekanej
-
Rury bez szwu ze stali nierdzewnej, rury ze stopem nikluW przypadku innych zastosowań dostępne oddzielnie
-
Pozostałe urządzenia, z wyłączeniem tych objętych pozycją 8403¥ kompletne pakiety części zamiennych
Typowe gałęzie przemysłu wykorzystujące tabliczki C46400
| Przemysł |
Typowa służba |
Dlaczego C46400 |
| Marynarka / Budowa statków |
Wymienniki chłodzone wodą morską |
Doskonała odporność na wodę morską, ekonomiczna |
| Elektrownie przybrzeżne |
Woda chłodząca pomocnicza |
Obsługuje wodę słoną, dobre połączenie galwaniczne z rurami Cu-Ni |
| Odsalanie |
Ogrzewacze solanki |
Odporność na ataki chloru, długa żywotność |
| Na morzu ropy naftowe i gaz |
Chłodnie do procesów platform |
Niezawodne w atmosferze morskiej i wodzie morskiej |
| HVAC (chłodzenie wodą morską) |
Węgielny |
Alternatywa ekonomiczna do Cu-Ni |
Zdobądź ofertę na C46400
Żeby cytować marynarkę, taką jak na zdjęciu, wyślij to na adres:Jimmy@steelseamlesspipe.com:
-
Rysunek (PDF, skanowanie lub szkic ręczny z kluczowymi wymiarami: OD, grubość, rozmiar otworu rurki i pasmo, koło śruby)
-
Albo: wyślij nam swoją starą tabliczkę rur do inżynierii odwrotnej (przesyłka zwrotna zorganizowana)
-
Stopień materiału: C46400 (jak pokazano) lub inny stop miedzi
-
Wymagana ilość (1 sztukę lub serię produkcji)
Odpowiemy z rysunkiem rozmiarowym dla zatwierdzenia, ceny i harmonogramu dostawy. Zwykle w ciągu 48 godzin.
