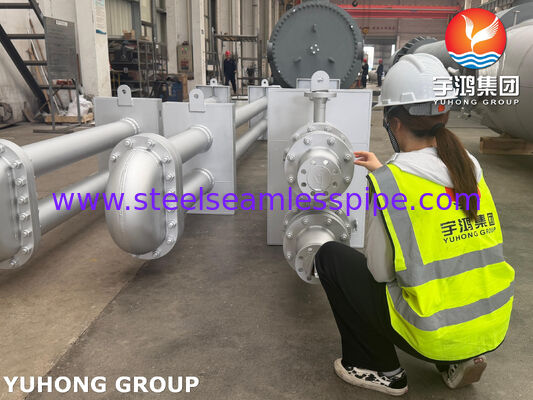

ASME SA516 Gr.70 Wymiennik ciepła ze stali węglowej, powłoka z wymiennikiem ciepła Monel 400 Tema, zestaw z rurami

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny, Korea
Nazwa handlowa:	YUHONG
Orzecznictwo:	ASME Code Section VIII, Div. 1
Numer modelu:	Płaszczowo-rurowy wymiennik ciepła (skraplacz atmosferyczny OVHD z wieżą)

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	USD 50,000 - USD 1,000,000 PER SET
Szczegóły pakowania:	Standardowe drewniane skrzynie lub niestandardowe opakowanie w oparciu o wymagania klientów.
Czas dostawy:	60-90 dni
Zasady płatności:	Moneygram, T/T, D/P, D/A, L/C, Western Union
Możliwość Supply:	500 zestawów/miesiąc

Kontakt

Wszystkie produkty

Bezszwowa rura ze stali nierdzewnej (343)

Bezszwowa rura ze stali nierdzewnej (339)

Dwustronna rura ze stali nierdzewnej (134)

Dwustronna rura ze stali nierdzewnej (39)

Rurka igłowa (170)

Fin Tube (736)

Wymiennik ciepła (35)

Rura wymiennika ciepła (474)

Zestaw rur wymiennika ciepła (53)

Arkusz rurowy wymiennika ciepła (128)

wyłącznik wymiennika ciepła (39)

Klimatyzer (14)

Zbiornik ciśnieniowy (4)

Spawana rura ze stali nierdzewnej (61)

Spawana rura ze stali nierdzewnej (134)

Nikiel rur (276)

Rura ze stopu niklu (105)

Rura ze stopu miedzi (258)

Rura ze stali stopowej (219)

Rurka tytanowa (21)

Jasna rura wyżarzana (173)

Rura kotła (155)

okucie stalowe (874)

Kołnierz stalowy (673)

Inni (409)

Elementy okładzin (9)

Szczegółowy opis produktu

Standard obliczeń projektowych i wytrzymałościowych:	Norma 14-8134	Materiał skorupy:	ASME SA516 Gr.70 Stal węglowa
Materiał arkusza tuby:	Stal węglowa ASME SA105 + okładzina / nakładka Monel 400	Materiał tuby:	Monel 400 (SB 163 N04400 / SB 127 N04400)
Materiały dyszy:	ASME SA106 Stal węglowa / SA516 Gr.70	Materiał przegrody/wspornika:	ASME SA516 gr.70 / SA387 gr.50

ASME SA516 Gr.70 Wymiennik ciepła ze stali węglowej, powłoka z wymiennikiem ciepła Monel 400 Tema, zestaw z rurami

Ten przemysłowywymiennik ciepłajest zaprojektowany jako kondensator stabilizujący specjalnie dla jednostek destylacyjnych surowca.wymiennik ciepła temaWykorzystuje silnik cieplny do oddzielenia zmiennych frakcji nadgórnych.zbiornik rury z płetwamiskłada się z 1100 rur odpornych na korozję Monel 400 do obróbki kwaśnych gazów i par węglowodorów.

Podstawowe komponenty i specyfikacje materiałów

Część składowa	Standardy materiałów (ASME/SB)	Wielkość nominalna / harmonogram / rating
Skórka	ASME SA516 Gr.70 + SB 127 N04400	Tk: 14 mm / Φ1120.10 mm
Tłuszcz	ASME SA105 + Monel 400 Clad	Zgodnie z rysunkiem E1-9311
Rury	SB 163 N04400 / SB 127 N04400	Zintegrowane zzbiornik rury z płetwami
Wprowadzenie stabilizatora OVHD (N1)	ASME SA106 / SA516 Gr.70	18" 150# SO-RF, Sch 40+CL
Wyjście stabilizatora OVHD (N2)	ASME SA106 / SA516 Gr.70	6" 150# SO-RF, Sch 40 CL
Wjazd wody chłodzącej (N3)	ASME SA106	6" 150# WN-RF, Sch 60
Wyjście wody chłodzącej (N4)	ASME SA106	8" 150# WN-RF, Sch 60
Odpływy / dysze serwisowe (N7-N11)	ASME SA105 / SA106	"NPT 6000# / 3" 150# WN-RF

Specyfikacje techniczne i przetwarzania

Złącza mechaniczne rury:Rury są zablokowane w arkuszu rury przy użyciu mechanicznego procesu rozszerzania głębokości w celu wykonania uszczelnienia pod wysokim ciśnieniem.
Zarządzanie przepływem i przepływem:Zespół wewnętrzny posiadawymiennik ciepła temarozmieszczenie z sztywnymi osłonami (SA516 Gr.70) i specjalnymi płytami uderzeniowymi w celu zapobiegania wibracjom rur i erozji w szybkich wjazdach płynu.
Zaawansowana konfiguracja uszczelnienia:Main sealing joints utilize Monel 400 grooved gaskets with expanded graphite (EG) layers paired with Power Graf 3 Premium / Graphite+AISI 316 components to eliminate flange leakage under cyclic thermal loads.
Ochrona zewnętrzna powłoki:Części ciśnieniowe ze stali węglowej i nadwozie powłoki poddawane są galwanizacji na gorąco, a następnie dedykowanemu wielopoziomowemu systemowi przemysłowego powlekania farbą.
