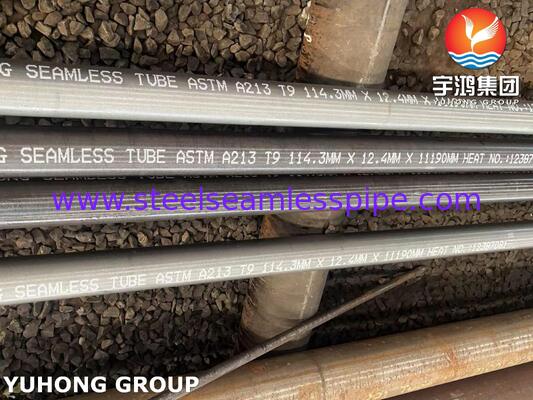

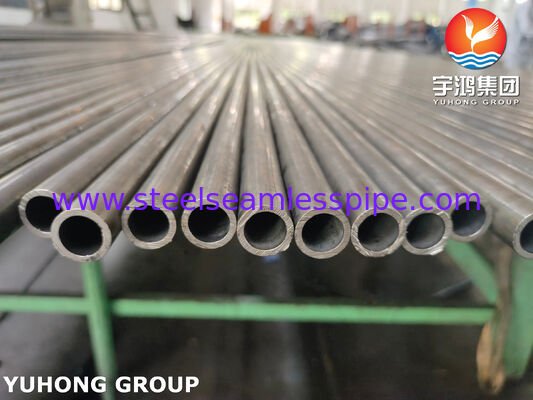

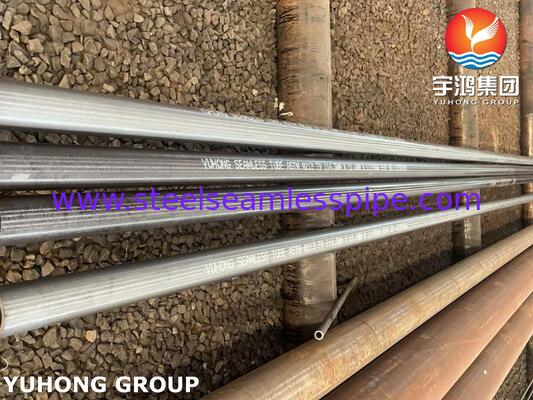

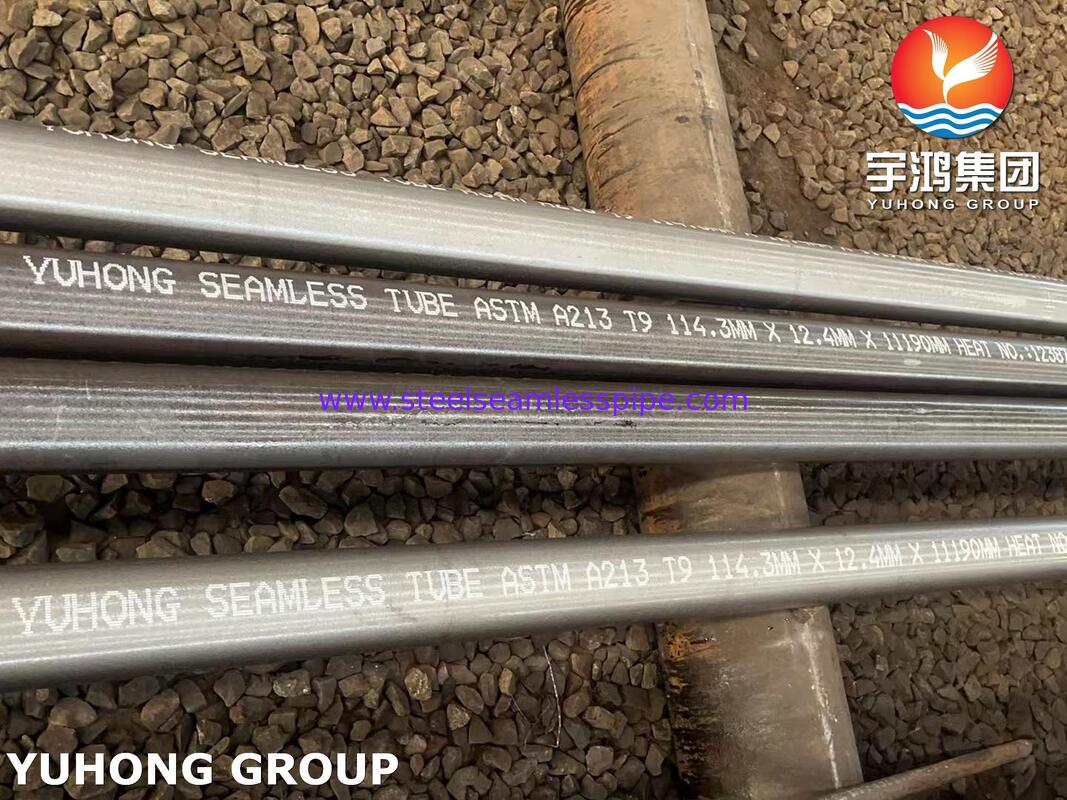

Rury kotłowe ASTM A213 T9 do wymienników ciepła typu płaszczowo-rurowego
Przegląd produktu
Rury kotłowe ASTM A213 T9 to bezszwowe rury ze stali stopowej ferrytycznej, specjalnie zaprojektowane do pracy w wysokich temperaturach w kotłach, przegrzewaczach, podgrzewaczach wtórnych i wymiennikach ciepła typu płaszczowo-rurowego. Wyprodukowane zgodnie ze specyfikacjami ASTM A213 / ASME SA213, rury T9 zawierają dodatki stopowe chromu i molibdenu, zapewniające doskonałą odporność na utlenianie, zmęczenie termiczne i korozję wysokotemperaturową.
W zastosowaniach wymienników ciepła typu płaszczowo-rurowego rury ASTM A213 T9 są szeroko stosowane jako elementy wymiany ciepła, gdzie warunki pracy obejmują podwyższone temperatury, wahania ciśnienia i wymagające cykle termiczne. Zwiększona wytrzymałość na pełzanie i odporność na korozję materiału sprawiają, że nadaje się on do zakładów petrochemicznych, elektrowni, jednostek rafineryjnych i przemysłowych systemów grzewczych.
W porównaniu z konwencjonalnymi rurami ze stali węglowej, rury ze stali stopowej T9 oferują zwiększoną trwałość podczas długotrwałej ekspozycji na parę o wysokiej temperaturze i gazy spalinowe, pomagając przedłużyć żywotność urządzeń i zmniejszyć wymagania konserwacyjne.
Główne zastosowania
Rury kotłowe ASTM A213 T9 są powszechnie stosowane w:
- Wymienniki ciepła typu płaszczowo-rurowego
- Kotły przemysłowe
- Kotły do odzysku ciepła odpadowego (WHRB)
- Przegrzewacze i podgrzewacze wtórne
- Systemy wytwarzania pary
- Wymienniki ciepła w rafineriach
- Urządzenia do przetwarzania petrochemicznego
- Systemy odzysku ciepła w elektrowniach
- Naczynia ciśnieniowe wysokotemperaturowe
Rury te są szczególnie odpowiednie do wymienników ciepła obsługujących parę wysokociśnieniową, gorące gazy i żrące płyny procesowe.
Standardowe specyfikacje rur kotłowych ASTM A213 T9
| Pozycja |
Specyfikacja |
| Typ produktu |
Bezszwowe rury kotłowe i wymiennikowe ze stali stopowej |
| Klasa materiału |
ASTM A213 T9 / ASME SA213 T9 |
| Klasyfikacja materiału |
Stal stopowa ferrytyczna |
| Proces produkcji |
Bezszwowe, ciągnione na zimno lub walcowane na gorąco |
| Wykończenie powierzchni rury |
Wyżarzane na jasno, trawione lub polerowane |
| Obróbka cieplna |
Wyżarzanie pełne, wyżarzanie izotermiczne lub normalizowanie i odpuszczanie |
| Zastosowanie |
Praca w wysokotemperaturowych wymiennikach ciepła i kotłach |
Typowy zakres rozmiarów
Rury ASTM A213 T9 mogą być produkowane zgodnie z wymaganiami klienta. Typowe rozmiary obejmują:
Średnica zewnętrzna (OD)
Grubość ścianki
Typowe rozmiary rur wymienników ciepła
| OD |
Grubość ścianki |
| 12,7 mm |
1,2–2,0 mm |
| 15,88 mm |
1,5–2,5 mm |
| 19,05 mm |
1,5–3,0 mm |
| 25,4 mm |
2,0–4,0 mm |
| 31,75 mm |
2,5–5,0 mm |
| 38,1 mm |
3,0–6,0 mm |
| 44,5 mm |
3,0–6,5 mm |
| 50,8 mm |
3,5–8,0 mm |
| 63,5 mm |
4,0–10,0 mm |
| 76,2 mm |
5,0–12,7 mm |
Długości standardowe
- Pojedyncza długość losowa: 5000–7500 mm
- Podwójna długość losowa: 10000–12000 mm
- Dostępne długości niestandardowe zgodnie z wymaganiami projektowymi wymiennika ciepła
Skład chemiczny ASTM A213 T9
| Pierwiastek |
Skład (%) |
| Węgiel (C) |
0,15 maks. |
| Mangan (Mn) |
0,30–0,60 |
| Fosfor (P) |
0,025 maks. |
| Siarka (S) |
0,025 maks. |
| Krzem (Si) |
0,50 maks. |
| Chrom (Cr) |
8,00–10,00 |
| Molibden (Mo) |
0,90–1,10 |
Zawartość chromu zapewnia silną odporność na utlenianie, podczas gdy molibden poprawia wytrzymałość w wysokich temperaturach i odporność na odkształcenia pełzające.
Właściwości mechaniczne rur ASTM A213 T9
| Właściwość |
Wymaganie |
| Wytrzymałość na rozciąganie |
≥ 415 MPa |
| Granica plastyczności |
≥ 205 MPa |
| Wydłużenie |
≥ 30% |
| Twardość |
≤ 217 HBW / 80 HRB / 95 HRB |
Rury ASTM A213 T9 utrzymują niezawodną wydajność mechaniczną podczas ciągłej pracy w podwyższonych temperaturach, co czyni je odpowiednimi do wymagających środowisk wymienników ciepła.
Proces produkcji
Nasze rury kotłowe ASTM A213 T9 są produkowane w kontrolowanych procesach produkcji bezszwowej:
- Wybór wysokiej jakości kęsów stali stopowej
- Przedziurawianie na gorąco i formowanie rur
- Ciągnienie na zimno dla dokładnych wymiarów i lepszej jakości powierzchni
- Obróbka cieplna zgodnie z wymaganiami ASTM A213
- Prostowanie i wykończenie powierzchni
- Precyzyjna kontrola przed wysyłką
Zaawansowana kontrola produkcji zapewnia doskonałą dokładność wymiarową, jednolitą grubość ścianki i niezawodną wydajność w zastosowaniach wysokociśnieniowych.
Metody inspekcji i testowania
Aby zapewnić jakość i niezawodność, rury kotłowe ASTM A213 T9 podlegają kompleksowym testom, w tym:
Analiza chemiczna
- Testy spektrometrem w celu weryfikacji składu stopu
- Potwierdzenie zawartości chromu i molibdenu
Testy mechaniczne
- Testy wytrzymałości na rozciąganie
- Testy granicy plastyczności
- Testy wydłużenia
- Testy twardości
Nieniszczące badania (NDT)
- Testy prądów wirowych
- Testy ultradźwiękowe
- Testy hydrostatyczne
Inspekcja wymiarowa
- Pomiar średnicy zewnętrznej
- Inspekcja grubości ścianki
- Weryfikacja długości
- Inspekcja prostoliniowości
Dodatkowe testy (zgodnie z wymaganiami klienta)
- Test spłaszczania
- Test rozszerzania
- Badanie wielkości ziarna
- Testy korozji międzykrystalicznej (jeśli określono)
Zalety rur wymienników ciepła ASTM A213 T9
- Doskonała odporność na utlenianie w wysokich temperaturach
- Lepsza wytrzymałość na pełzanie w porównaniu do rur ze stali węglowej
- Dobra odporność na cykle termiczne
- Możliwość pracy z parą wysokociśnieniową
- Długa żywotność operacyjna w trudnych warunkach
- Stabilna wydajność w zastosowaniach rafineryjnych i elektrowniach
- Nadaje się do niestandardowych projektów wymienników ciepła
Dlaczego wybrać rury kotłowe ASTM A213 T9?
Rury ASTM A213 T9 zapewniają zoptymalizowane połączenie wytrzymałości, odporności na korozję i stabilności termicznej dla wymienników ciepła typu płaszczowo-rurowego pracujących w trudnych warunkach. Ich struktura stopu chromowo-molibdenowego pozwala im wytrzymać podwyższone temperatury i środowiska ciśnieniowe, w których konwencjonalne rury stalowe mogą ulec przedwczesnemu zniszczeniu.
Dla producentów i operatorów kotłów, urządzeń petrochemicznych i przemysłowych wymienników ciepła, bezszwowe rury ASTM A213 T9 są niezawodnym rozwiązaniem poprawiającym wydajność wymiany ciepła, zmniejszającym przestoje i zapewniającym długoterminową wydajność urządzeń.
