ASTM B111 C44300 Admiralty Brass Precision U Bend Tube dla kondensatorów i wymienników ciepła

Rura U-kształtna z mosiądzu admiralskiego ASTM B111 C44300

Wprowadzenie do produktu

Rura U-kształtna ASTM B111 C44300 jest produkowana ze stopu mosiądzu admiralskiego UNS C44300, stopu miedzi i cynku tradycyjnie stosowanego w rurach skraplaczy i wymienników ciepła.

Konfiguracja zgięcia U pozwala na połączenie dwóch prostych odcinków rury poprzez zgięcie o kontrolowanym promieniu, dzięki czemu rura nadaje się do kompaktowych pakietów rurowych, gdzie wymagane jest zgięcie powrotne. W porównaniu do montażu prostych rur z oddzielnymi złączkami powrotnymi, rura zgięta w kształcie litery U zapewnia ciągłą długość rury przez zgięcie.

C44300 jest powszechnie stosowany w skraplaczach, morskich urządzeniach wymiany ciepła i systemach chłodzonych wodą, szczególnie tam, gdzie strona rury jest narażona na działanie wody słodkiej lub wody morskiej.

Specyfikacje techniczne

Typowe zastosowania

• Skraplacze powierzchniowe

• Skraplacze morskie

• Skraplacze parowe

• Systemy skraplania w elektrowniach

• Wymienniki ciepła chłodzone wodą morską

• Morskie urządzenia wymiany ciepła

• Skraplacze chłodzone wodą

• Wymienniki ciepła typu płaszczowo-rurowego

Zalety produktu

• Materiał rury z mosiądzu admiralskiego

C44300 to stop mosiądzu admiralskiego zawierający miedź, cynk i niewielką ilość cyny, tradycyjnie stosowany do rur skraplaczy i wymienników ciepła.

• Konfiguracja zgięcia U

Rura jest zginana do określonego promienia linii środkowej i długości ramienia, co pozwala pakietowi rur U na kompensację rozszerzalności cieplnej wewnątrz wymiennika.

• Ciągła konstrukcja rury

Zgięcie jest formowane z samej rury, eliminując oddzielną złączkę powrotną na końcu w kształcie litery U.

• Nadaje się do urządzeń chłodzonych wodą

Rury C44300 są powszechnie stosowane w zastosowaniach skraplaczy i morskich wymienników ciepła, gdzie ważne są względy korozyjne po stronie wody.

• Dostosowana geometria zgięcia

Promień zgięcia, długość prostych ramion, średnica zewnętrzna rury i grubość ścianki mogą być produkowane zgodnie z rysunkami wymiennika lub specyfikacjami projektu.

Równoważne / powiązane gatunki

Zalecane atrybuty niestandardowe

Inspekcja i dokumentacja

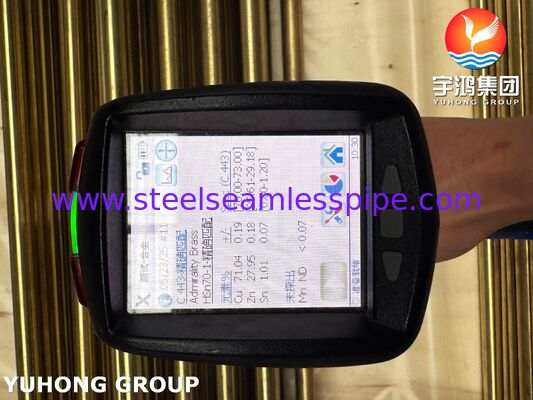

• Skład chemiczny

• Próba rozciągania

• Próba twardości

• Próba hydrostatyczna

• Test prądów wirowych

• Inspekcja wymiarowa

• Inspekcja promienia zgięcia

• Inspekcja grubości ścianki

• Inspekcja powierzchni

• Certyfikat materiału EN 10204 3.1

Rura U C44300 vs Rura U z mosiądzu aluminiowego C68700

C44300 vs C68700

Rura U z mosiądzu admiralskiego

Rura U z mosiądzu aluminiowego

Rura skraplacza C44300

Rura skraplacza C68700

FAQ

Co to jest rura U-kształtna C44300?

Jest to rura w kształcie litery U wykonana z mosiądzu admiralskiego UNS C44300, powszechnie stosowana w urządzeniach skraplających i wymiennikach ciepła chłodzonych wodą.

Jaka norma obejmuje rury C44300?

Rury skraplaczy i wymienników ciepła C44300 są zazwyczaj dostarczane zgodnie z normą ASTM B111 / ASME SB111.

Gdzie stosuje się rury U C44300?

Typowe zastosowania obejmują skraplacze powierzchniowe, skraplacze morskie, systemy skraplania w elektrowniach i wymienniki ciepła chłodzone wodą.

Czy promień zgięcia U można dostosować?

Tak. Promień zgięcia, długość ramion, średnica rury i grubość ścianki mogą być produkowane zgodnie z rysunkami wymiennika lub wymaganiami projektu.
