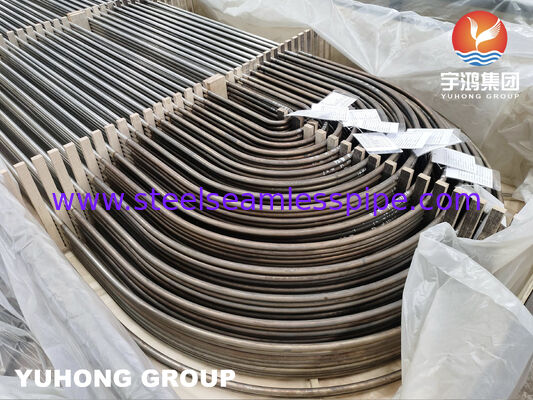

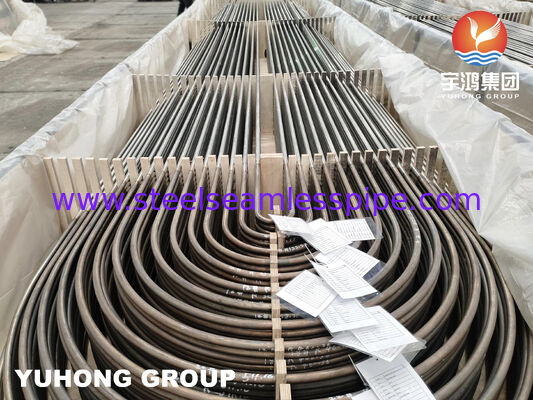

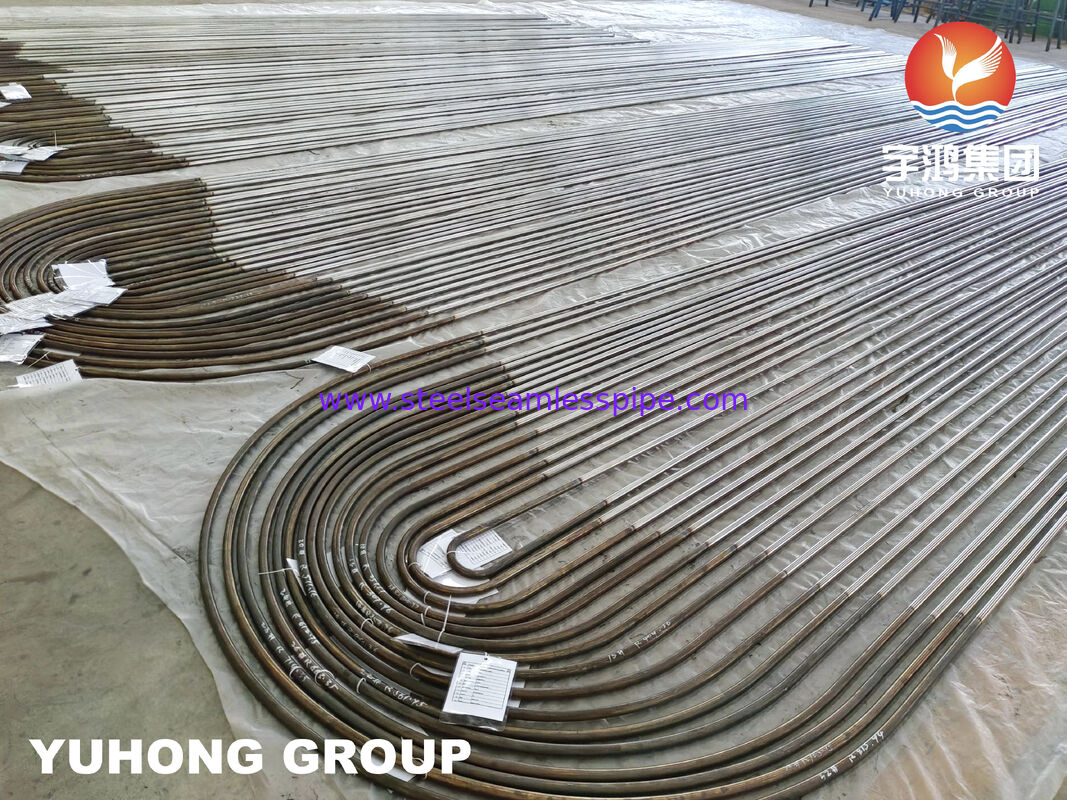

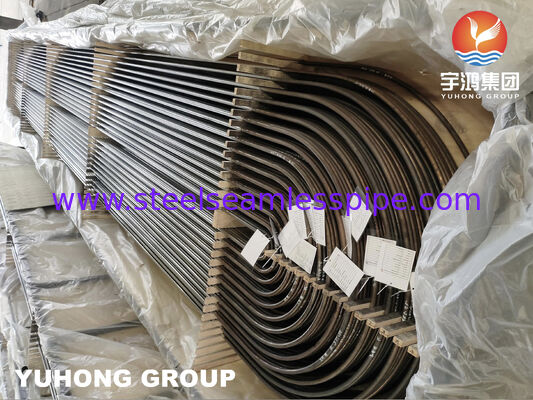

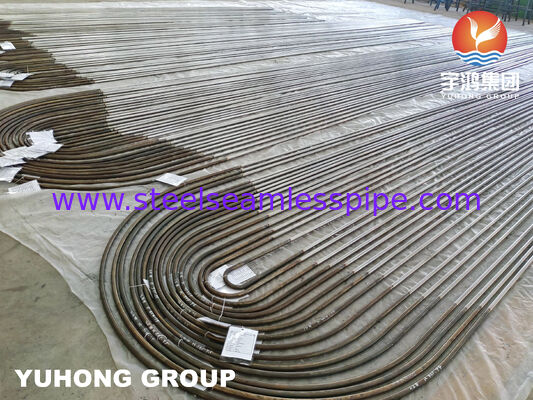

Bezszwowa rura gięta w kształcie litery U ze stali nierdzewnej ASTM A213 TP316L
Przegląd produktu
Precyzyjne rury gięte w kształcie litery U do pakietów rur wymiennika ciepła
Bezszwowe rury gięte w kształcie litery U ASTM A213 TP316L są produkowane z bezszwowych rur ze stali nierdzewnej poprzez precyzyjne gięcie na zimno i procesy obróbki cieplnej dla wymienników ciepła płaszczowo-rurowych, skraplaczy i kotłów.
W porównaniu do rur prostych, rury gięte w kształcie litery U eliminują pośrednie spoiny wewnątrz wymiennika ciepła, zmniejszając potencjalne punkty wycieku, jednocześnie poprawiając niezawodność konstrukcyjną i wydajność cieplną. Każda rura jest gięta do określonego promienia linii środkowej i sprawdzana w celu zapewnienia dokładności wymiarowej, integralności grubości ścianki i jakości powierzchni.
Niskowęglowa stal nierdzewna TP316L zapewnia doskonałą odporność na korozję wżerową i międzykrystaliczną po spawaniu, dzięki czemu rury te nadają się do chłodzenia wodą zawierającą chlorki, płynów procesowych chemicznych i przemysłowych systemów wymiany ciepła.
Specyfikacje techniczne
|
Pozycja
|
Specyfikacja
|
|
Nazwa produktu
|
Bezszwowa rura gięta w kształcie litery U ASTM A213 TP316L
|
|
Standardowa
|
ASTM A213 / ASME SA213
|
|
Klasa materiału
|
TP316L / UNS S31603
|
|
Typ produktu
|
Bezszwowa rura gięta w kształcie litery U
|
|
Proces produkcji
|
Ciągnione na zimno + gięcie CNC w kształcie litery U
|
|
Promień gięcia
|
Dostosowany zgodnie z TEMA
|
|
Średnica zewnętrzna
|
12,7–50,8 mm
|
|
Grubość ścianki
|
0,8–3,5 mm
|
|
Długość rury
|
Dostosowany
|
|
Wykończenie powierzchni
|
Wyżarzane i trawione
|
|
Obróbka cieplna
|
Wyżarzanie roztworowe po gięciu
|
|
Inspekcja
|
Hydrostatyczna, prądnicowa, PMI
|
|
Certyfikat
|
EN10204 3.1
|
Skład chemiczny
|
Pierwiastek
|
Zawartość (%)
|
|
Węgiel
|
≤0,030
|
|
Chrom
|
16,0–18,0
|
|
Nikiel
|
10,0–14,0
|
|
Molibden
|
2,0–3,0
|
|
Mangan
|
≤2,00
|
|
Krzem
|
≤1,00
|
|
Fosfor
|
≤0,045
|
|
Siarka
|
≤0,030
|
Właściwości mechaniczne
|
Właściwość
|
Wymaganie
|
|
Wytrzymałość na rozciąganie
|
≥485 MPa
|
|
Granica plastyczności
|
≥170 MPa
|
|
Wydłużenie
|
≥35%
|
|
Twardość
|
≤90 HRB
|
Cechy produktu
- Bezszwowa konstrukcja zapewniająca bezwyciekową wymianę ciepła
Bez spoin wzdłużnych, rury bezszwowe zapewniają stałą grubość ścianki i niezawodne działanie pod ciśnieniem.
- Precyzyjne formowanie gięcia w kształcie litery U
Kontrolowane gięcie minimalizuje ścieńczenie ścianki i owalizację, zachowując spójność wymiarową w całym pakiecie rur.
- Materiał TP316L o niskiej zawartości węgla
Niska zawartość węgla poprawia odporność na korozję międzykrystaliczną po spawaniu i obróbce.
- Zoptymalizowane do montażu pakietów rur
Każda rura gięta w kształcie litery U jest produkowana zgodnie z rysunkami klienta i wymaganiami TEMA, zapewniając płynny montaż w płytach rur.
Każda partia produkcyjna może być dostarczona z identyfikacją materiału, protokołami inspekcji i certyfikatem EN10204 3.1.
Dostępne wymiary
|
Parametr
|
Zakres
|
|
Średnica zewnętrzna
|
12,7–50,8 mm
|
|
Grubość ścianki
|
0,8–3,5 mm
|
|
Długość prostych odcinków
|
Dostosowany
|
|
Promień gięcia
|
Dostosowany
|
|
Długość rury
|
Zgodnie z rysunkiem
|
Zastosowania
-
Wymienniki ciepła płaszczowo-rurowe
-
Skraplacze powierzchniowe
-
Urządzenia do odzysku ciepła odpadowego
-
Kotły przemysłowe
-
Zakłady petrochemiczne
-
Zakłady nawozów
-
Urządzenia farmaceutyczne
-
Systemy przetwórstwa żywności
-
Elektrownie
-
Urządzenia wymiany ciepła na morzu
Inspekcja i testowanie
-
Analiza chemiczna
-
Test właściwości mechanicznych
-
Test hydrostatyczny
-
Test prądnicowy
-
Inspekcja PMI
-
Inspekcja promienia gięcia
-
Pomiar grubości ścianki
-
Inspekcja wizualna
-
Inspekcja przez stronę trzecią
Dlaczego warto wybrać rury gięte w kształcie litery U YUHONG
-
Precyzyjne gięcie na zimno z kontrolowanym promieniem gięcia
-
Wyżarzanie roztworowe po gięciu
-
Bezszwowa konstrukcja do zastosowań pod ciśnieniem
-
Dostosowane wymiary zgodnie z rysunkami TEMA
-
Dostępna pełna dokumentacja inspekcyjna
-
Opakowania eksportowe do transportu dalekobieżnego
Często zadawane pytania
1. Do czego służy rura gięta w kształcie litery U TP316L?
Rury gięte w kształcie litery U TP316L są używane głównie w pakietach rur wymienników ciepła płaszczowo-rurowych, skraplaczy i kotłów.
2. Dlaczego preferowane są bezszwowe rury gięte w kształcie litery U?
Rury bezszwowe eliminują spoiny wzdłużne, zapewniając jednolitą wytrzymałość i zmniejszając potencjalne punkty wycieku.
3. Czy promień gięcia można dostosować?
Tak. Promień gięcia, długość prostych odcinków i ogólne wymiary mogą być wykonane zgodnie z rysunkami klienta lub wymaganiami TEMA.
4. Jakie raporty z inspekcji są dostępne?
Dostępne są raporty MTC EN10204 3.1, testów hydrostatycznych, testów prądnicowych, PMI i inspekcji wymiarowej.
Produkty powiązane
-
Rura gięta w kształcie litery U ASTM A213 TP304
-
Bezszwowa rura gięta w kształcie litery U ASTM A213 TP321
-
Rura gięta w kształcie litery U ASTM A213 TP347H
-
Rura gięta w kształcie litery U ze stali węglowej ASTM A179
-
Rura gięta w kształcie litery U Monel 400 ASTM B163
-
Rura gięta w kształcie litery U z tytanu klasy 2 ASTM B338
Rura gięta w kształcie litery U vs rura prosta
|
Cecha
|
Rura gięta w kształcie litery U
|
Rura prosta
|
|
Spaw wewnątrz pakietu
|
Brak
|
Wymagany w sekcji powrotnej
|
|
Konstrukcja wymiennika ciepła
|
Preferowana
|
Standardowa
|
|
Montaż pakietu rur
|
Uproszczony
|
Mogą być wymagane dodatkowe połączenia
|
|
Ryzyko wycieku
|
Zmniejszone
|
Zależy od konstrukcji połączenia
|
