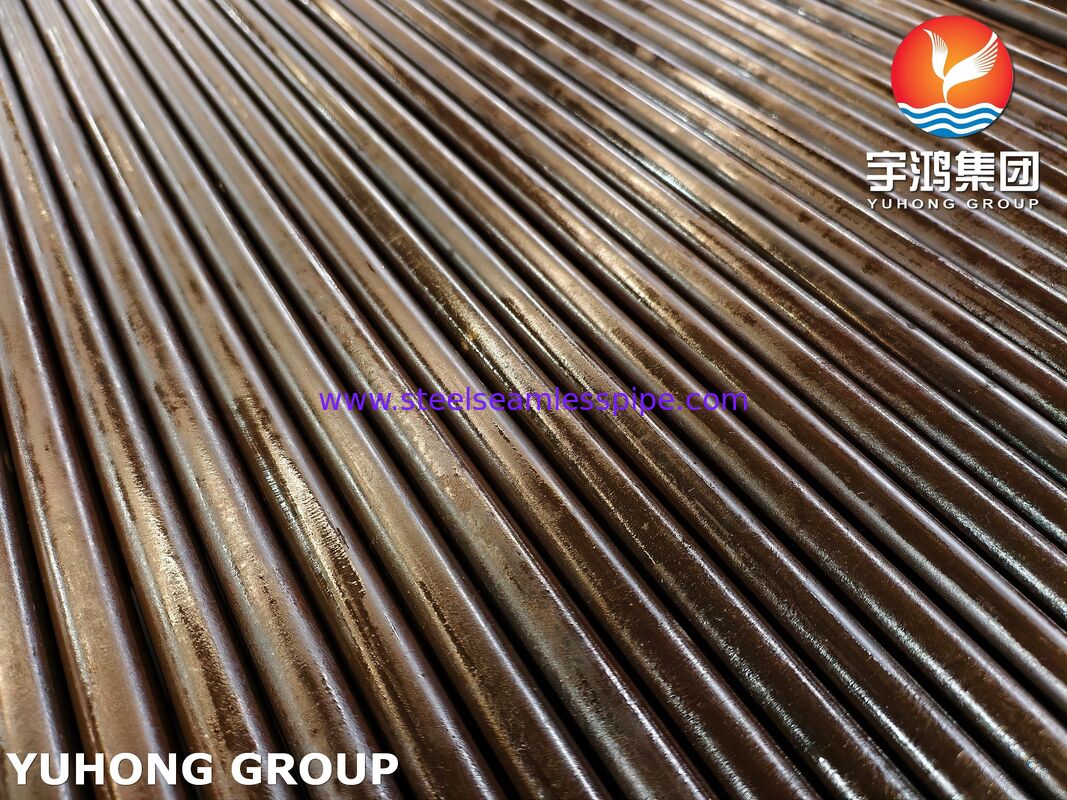

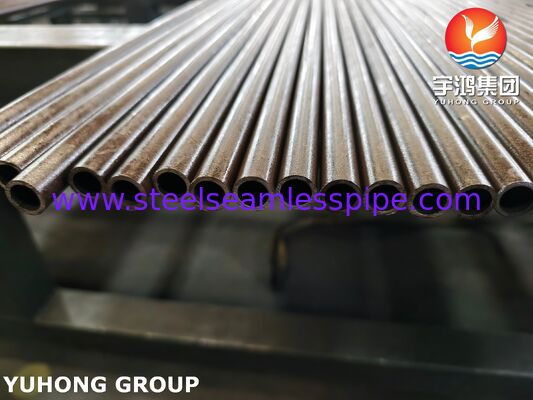

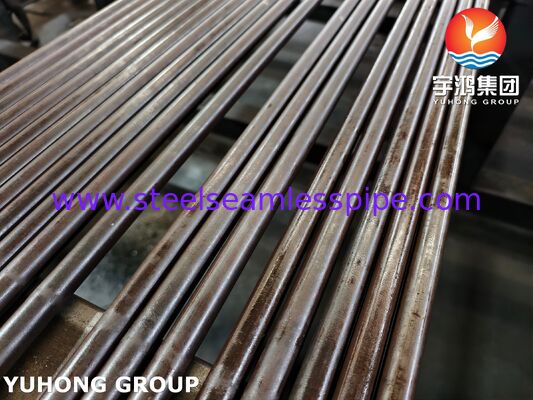

Bezszwowa rura kotłowa ze stali niskostopowej ASTM A213 T11 do kotła

Przegląd produktu

Bezszwowa rura kotłowa ASTM A213 T11 to ferrytyczna rura ze stali niskostopowej przeznaczona do zastosowań w kotłach, przegrzewaczach i wymiennikach ciepła.

T11, UNS K11597, to stal stopowa chromowo-molibdenowa zawierająca około 1,00–1,50% chromu i 0,44–0,65% molibdenu. Skład stopu jest przeznaczony do pracy w podwyższonych temperaturach w przemysłowych urządzeniach grzewczych i energetycznych.

Rury ASTM A213 T11 są produkowane w procesie bez szwu i mogą być dostarczane w stanie wykończonym na gorąco lub na zimno, zgodnie z wymaganiami projektu. Norma obejmuje rury stosowane w kotłach, przegrzewaczach i wymiennikach ciepła.

Typowe zastosowania obejmują systemy rur kotłowych, elementy przegrzewaczy, wymienniki ciepła, urządzenia do wytwarzania pary i inne systemy przemysłowe pracujące w podwyższonych temperaturach.

Dane techniczne

ASTM A213 wymaga bezproblemowej produkcji i określa wymagania mechaniczne i dotyczące testowania produktu dla odpowiednich gatunków.

Skład chemiczny

ASTM A213 T11 Skład chemiczny

Limity składu ASTM identyfikują T11 jako UNS K11597 i określają chrom i molibden jako główne pierwiastki stopowe.

Właściwości mechaniczne

ASTM A213 T11 Właściwości mechaniczne

Wartości te są powszechnie wymienione w normie ASTM A213 T11 i należy je zweryfikować w odniesieniu do obowiązującej edycji normy oraz dostarczonego certyfikatu badania materiału dla każdego ciepła produkcyjnego.

Charakterystyka materiału

Stal stopowa chromowo-molibdenowa

T11 to niskostopowa stal chromowo-molibdenowa. Jego kontrolowany skład Cr-Mo sprawia, że ​​nadaje się do kotłów o podwyższonej temperaturze i urządzeń do wymiany ciepła.

Określony skład obejmuje:

• Chrom: 1,00–1,50%

• Molibden: 0,44–0,65%

• Krzem: 0,50–1,00%

Te pierwiastki stopowe są częścią specyfikacji materiału, a nie informacji marketingowych.

Bezszwowa konstrukcja rurowa

Rury ASTM A213 T11 produkowane są w procesie bez szwu. W zależności od wymaganych wymiarów i metody produkcji, rury mogą być dostarczane w stanie wykończonym na gorąco lub na zimno.

Nadaje się do kotłów i systemów wymiany ciepła

Specyfikacja ASTM A213 obejmuje w szczególności rury bez szwu do:

• Kotły

• Przegrzewacze

• Wymienniki ciepła

To sprawia, że ​​T11 jest szczególnie przydatny dla producentów sprzętu przemysłowego i wykonawców prac inżynieryjnych wymagających rur ze stali stopowej Cr-Mo.

Proces produkcyjny

Produkcja rur bez szwu ASTM A213 T11

Typowa trasa produkcyjna obejmuje:

1. Przygotowanie kęsów stalowych

2. Przekłuwanie na gorąco i formowanie rurek

3. Wykańczanie na gorąco lub wykańczanie na zimno

4. Obróbka cieplna

5. Czyszczenie powierzchni

6. Kontrola wymiarowa

7. Testy mechaniczne

8. Hydrostatyczne lub nieniszczące badania elektryczne

9. Certyfikacja materiału

Rzeczywistą trasę produkcji należy określić zgodnie z wymiarami rur, wymaganiami dotyczącymi wykończenia, obowiązującymi wymaganiami ASTM i specyfikacją techniczną nabywcy.

Aplikacje

Rury kotłowe

Rury ASTM A213 T11 można stosować w instalacjach kotłowych, w których rury ze stali ferrytycznej niskostopowej są przeznaczone do pracy w podwyższonych temperaturach.

Rury przegrzewacza

Rurki T11 można stosować w zespołach przegrzewaczy urządzeń wytwarzających parę.

Wymienniki ciepła

Zastosowania obejmują przemysłowe urządzenia do wymiany ciepła, gdzie odpowiednie są określone wymagania materiałowe i wymiarowe.

Sprzęt do wytwarzania energii

Typowe zastosowania obejmują:

• Systemy kotłowe

• Urządzenia do wytwarzania pary

• Elementy przegrzewacza

• Systemy wymiany ciepła

Przemysłowe urządzenia grzewcze

Rury T11 można również stosować w przemysłowych urządzeniach do obróbki cieplnej i urządzeniach grzewczych, gdzie wymagane są rury ze stali stopowej Cr-Mo.

Zalety produktu

Specyfikacja ASTM A213

Produkt został zaprojektowany zgodnie z wymaganiami normy ASTM A213 dla bezszwowych rur kotłowych, przegrzewaczy i wymienników ciepła ze stali stopowej ferrytycznej i austenitycznej.

Stop chromowo-molibdenowy

Skład chemiczny T11 obejmuje określone zakresy chromu i molibdenu, zapewniając jasno określony skład stopu do wyboru materiału konstrukcyjnego.

Bezproblemowa produkcja

Bezszwowa konstrukcja nadaje się do zastosowań, w których specyfikacja rur wymaga bezszwowych rur kotła, przegrzewacza lub wymiennika ciepła.

Wiele opcji inspekcji

W zależności od specyfikacji zamówienia kontrola może obejmować:

• Próba rozciągania

• Badanie twardości

• Testowanie spłaszczania

• Testowanie płomienia

• Badania hydrostatyczne

• Nieniszczące badania elektryczne

ASTM A213 identyfikuje te wymagania testowe w specyfikacji produktu.

Identyfikowalność materiałów

Dokumentacja materiałowa może obejmować:

• Certyfikat badania materiału (MTC)

• Skład chemiczny

• Wyniki testów mechanicznych

• Zapisy obróbki cieplnej

• Zapisy kontroli wymiarowej

• Dokumentacja badań NDT lub hydrostatycznych

ASTM A213 T11 w porównaniu z innymi gatunkami rur kotłowych

Zaleca się utworzenie sekcji porównawczej, ponieważ inżynierowie i kupujący często oceniają kilka gatunków rur kotłowych przed wyborem materiału.

Dokładny gatunek należy wybrać na podstawie projektowej temperatury, ciśnienia, środowiska korozyjnego, wymaganych właściwości mechanicznych, obowiązujących norm i specyfikacji technicznych, a nie tylko na podstawie nominalnej zawartości stopu.

ASTM A213 T11 kontra ASME SA213 T11

ASTM A213 i ASME SA213 to ściśle powiązane specyfikacje stosowane w kotłach i urządzeniach ciśnieniowych.

W przypadku zastosowań zgodnie z normami ASME dotyczącymi kotłów i zbiorników ciśnieniowych, ASTM identyfikuje SA-213 jako powiązaną specyfikację w Sekcji II.

W przypadku komercyjnej strony produktu przydatne jest naturalne uwzględnienie obu terminów:

• ASTM A213 T11

• ASME SA213 T11

• Rurka A213 T11

• Rura SA213 T11

• Rura kotła T11

• Bezszwowa rura T11

Nie należy jednak twierdzić, że każda rura ASTM A213 automatycznie spełnia wszystkie wymagania projektu ASME. Dla każdego projektu należy sprawdzić zamówienie zakupu, obowiązującą edycję kodu, wymagania kontrolne i certyfikację.

Często zadawane pytania

Co to jest rura ASTM A213 T11?

ASTM A213 T11 to bezszwowa rura ze stali ferrytycznej niskostopowej przeznaczona do zastosowań w kotłach, przegrzewaczach i wymiennikach ciepła. Oznaczenie UNS to K11597.

Jaki jest skład chemiczny stali T11?

T11 zawiera 1,00–1,50% chromu i 0,44–0,65% molibdenu oraz kontrolowaną zawartość węgla, manganu, krzemu, fosforu i siarki.

Czy ASTM A213 T11 jest płynny?

Tak. ASTM A213 określa rury bez szwu dla gatunków kotłów osłoniętych, przegrzewaczy i wymienników ciepła.

Jaka jest różnica między ASTM A213 T11 i ASME SA213 T11?

ASTM A213 to specyfikacja materiałowa ASTM, natomiast SA213 to powiązana specyfikacja ASME, do której odnosi się zastosowanie w zastosowaniach ASME dotyczących kotłów i zbiorników ciśnieniowych. Przed dostawą należy potwierdzić wymagania dotyczące kodu i certyfikacji specyficzne dla projektu.

Gdzie stosowana jest rura kotłowa T11?

Typowe zastosowania obejmują kotły, przegrzewacze, wymienniki ciepła, systemy wytwarzania pary i inne przemysłowe urządzenia do wymiany ciepła.

Jakie certyfikaty można dostarczyć ze świetlówkami T11?

W zależności od wymagań zamówienia dokumentacja może obejmować MTC, skład chemiczny, wyniki testów mechanicznych, zapisy obróbki cieplnej, kontrolę wymiarową oraz zapisy hydrostatyczne lub NDT.
