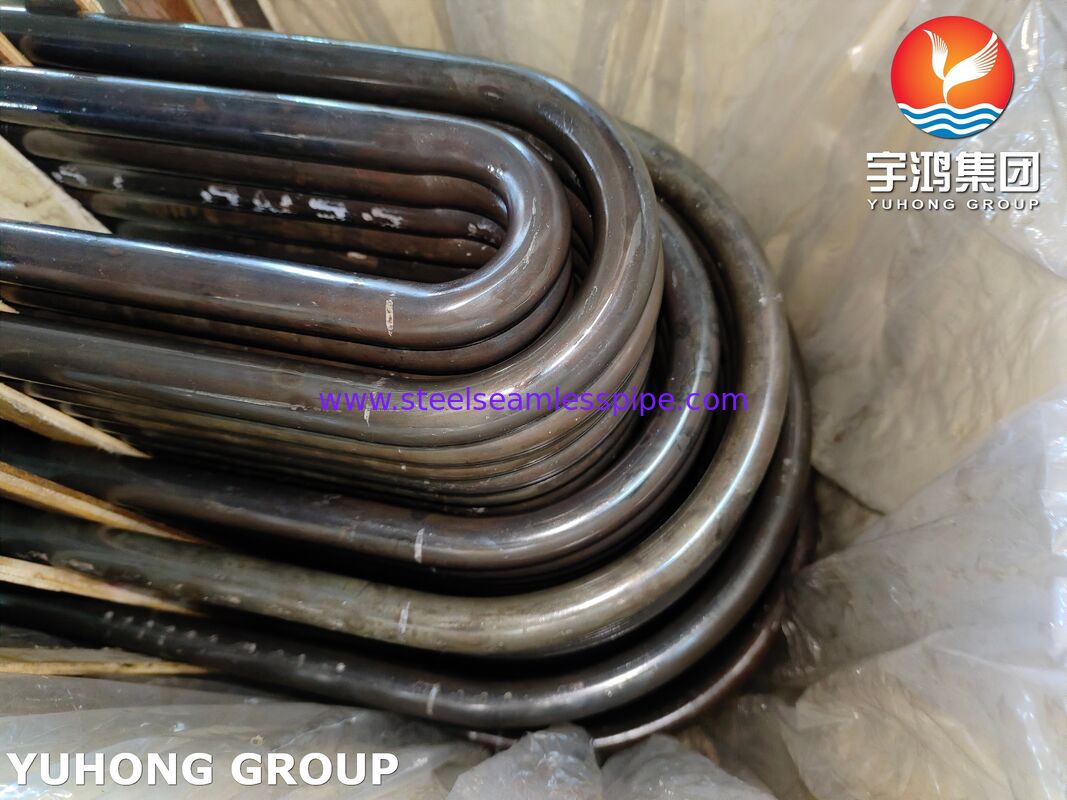

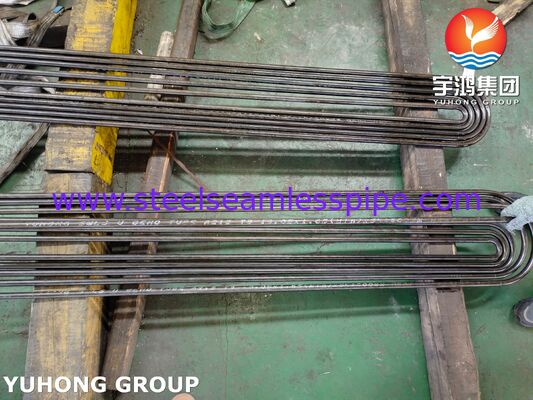

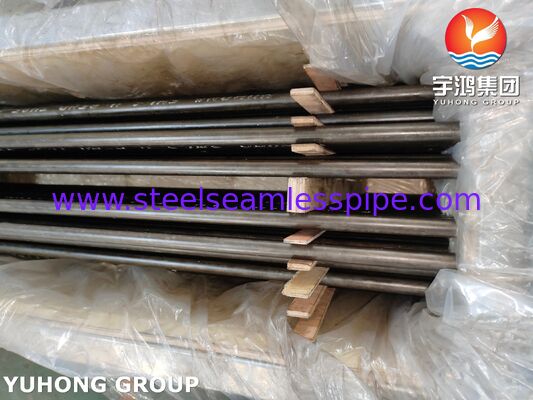

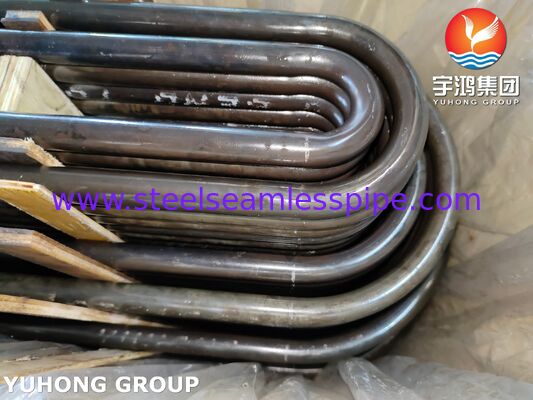

ASME SA213 T9 Bezszwowa przewódnica do wysokotemperaturowego wymiennika ciepła
Pozycjonowanie firmy i produktu
Yuhong Group Co., Ltd specjalizuje się w rozwiązaniach rur wymienników ciepła z szczególnym uprawnieniem technicznym wFormowanie i obróbka cieplna rurociągów z gięciem U do obsługi wymienników ciepła wysokotemperaturowychWszystkie produkty są wytwarzane i udokumentowane w pełnej zgodności z specyfikacjami ASME Sekcja II i ASTM.
Skład chemiczny (ASME SA-213 / ASTM A213 tabela 1)
| Elementy |
Skład (%) |
Wymóg |
| Węgiel (C) |
≤ 0.15 |
Maksymalnie |
| Mangan (Mn) |
0.30 - 0.60 |
Zakres |
| Fosfor (P) |
≤ 0.025 |
Maksymalnie |
| Siarka (S) |
≤ 0.025 |
Maksymalnie |
| Silikon (Si) |
0.25 do 1.00 |
Zakres |
| Chrom (Cr) |
8.00 - 10.00 |
Zakres |
| Molibden (Mo) |
0.90 do 1.10 |
Zakres |
Odnośnik: ASME SA-213/SA-213M Tabela 1 (Stały niskiego stopnia - klasa T9, UNS K90941)
Zawartość chromu w zawartości 9% zapewnia odporność na utlenianie poprzez tworzenie ochronnego warstwy tlenku chromu; 1% molibdenu przyczynia się do wytrzymałości wkręcania się w podwyższonych temperaturach.
Właściwości mechaniczne i obróbka cieplna
Wymogi dotyczące wytrzymałości i twardości (tabela 4 normy ASME SA-213).
| Nieruchomości |
Wymóg |
| Wytrzymałość na rozciąganie, min |
415 MPa (60 ksi) |
| Siła wydajności, min |
205 MPa (30 ksi) |
| Wyciąganie (w 2 cali lub 50 mm), min |
30% |
| Twardość, maks. |
179 HBW / 190 HV |
| Rockwell, maks. |
89 HRB |
Odniesienie: ASME SA-213/SA-213M Tabela 4
Obsługa cieplna (tabela 3 normy ASME SA-213)
| Klasa |
Numer UNS |
Rodzaj obróbki cieplnej |
Temperatura hartowania |
| T9 |
K90941 |
Wyroby z tworzyw sztucznych lub z tworzyw sztucznych |
675°C, min. |
Odnośnik: ASME SA-213/SA-213M Tabela 3
Obróbkę cieplną przeprowadza się oddzielnie i w uzupełnieniu do ogrzewania do formowania na gorąco.przewody podgrzewa się ponownie w celu obróbki cieplnej zgodnie z wymogami tabeli 3..
Wymagania dotyczące produkcji i badań
Proces produkcji
Rury muszą być wykonane bez szwu i być gotowe na gorąco lub na zimno, zgodnie ze specyfikacją.
Wymagane badania zgodnie z normą ASME SA-213
Każda partia podlega następującym inspekcjom:
| Badanie |
Częstotliwość |
| Badanie napięcia |
Jedna próbka z jednej rurki na partię (≤50 rurek); dwie rurki na partię (>50 rurek) |
| Badanie twardości (Brinell/Vickers/Rockwell) |
Dwie rurki na partię |
| Badanie spłaszczania |
Każdy koniec jednej gotowej rury na partię |
| Badanie zapłonu |
Każdy koniec jednej gotowej rury na partię (innej rury niż próba spłaszczania) |
| Badanie elektryczne hydrostatyczne lub nieniszczące |
Każda rurka |
Odniesienie: ASME SA-213/SA-213M sekcje 9 i 10
Szczególne uwagi:Niektóre stali ferrytowe objęte niniejszą specyfikacją zatwardziają się, jeśli zostaną szybko ochłodzone powyżej ich temperatury krytycznej.Stali zawierające chromu o zawartości chromu 4% lub większej, w tym T9 o zawartości chromu 8-10%, mogą twardować w powietrzu po ochłodzeniu w powietrzu o wysokiej temperaturzePo operacjach wymagających podgrzewania powyżej temperatury krytycznej (słodzenie, flankowanie, gięcie na gorąco) należy zastosować odpowiednią obróbkę cieplną.
Wsparcie zdolności produkcyjnych
Grupa Yuhong dostarcza zintegrowane dostawę do produkcji wymienników ciepła:
| Składnik |
Zgodność materiału |
| Pozostałe urządzenia i urządzenia |
ASTM A213 T9 (i inne klasy T) |
| Rury prostokątne |
ASTM A213 / A269 / A249 |
| Artykuły |
SA-516 Gr.70, SA-266, materiały platerowe |
| Wyroby |
Stal węglowa, stal nierdzewna |
| Muszelki i kanały |
SA-516 Gr.70, SA-240 |
Minimalny promień zakrętu U:1.5 * NADA(standardowy), z możliwością zawarcia porozumienia o szerszych promieniach.
Zakres zastosowań
Wymagania w odniesieniu do urządzeń, w których stosowane są urządzenia o wysokiej temperaturze i wysokim ciśnieniu:
- Elektryczne urządzenia do obróbki wodyw kotłach elektrowni
- Wymienniki ciepła z łusek i rurw rafineriach i zakładach petrochemicznych
- Zestawy rur wymienników ciepłado usług związanych z procesami wysokotemperaturowymi
- Wymiennik ciepła chłodzony powietrzemsekcje rur
- Sekcje konwekcyjne grzejników ogrzewanychi przepływy piecowe do pękania
Obszar operacyjny:Trwałe działanie w temperaturach do około600-650°C (1110-1200°F)przy zachowaniu odporności na utlenianie i siły pełzania.
Wskazówki techniczne i dostosowanie
Odporność na utlenianie:Zawartość chromu w ilości 8-10% tworzy stabilną skalę oksydową ochronną, zapewniając lepszą odporność na skalizację w środowiskach o dużej temperaturze oksydacyjnych i parowych w porównaniu z niższymi stopami stopów.
Wzmocnienie podążania:Dodatek molibdenu 0,90-1,10% zapewnia zwiększoną wytrzymałość w podwyższonych temperaturach i odporność na pełzanie niezbędne do długotrwałej eksploatacji w zastosowaniach supergrzejników i przegrzejników.
Dostępne dostosowanie:
- Średnica zewnętrzna: od 6,35 mm do 219,1 mm (lub zgodnie ze specyfikacją)
- Grubość ściany: od 0,8 mm do 15 mm (minimalna lub średnia grubość ściany zgodnie z zamówieniem)
- Długość: Długości specyficzne lub losowe do 12 m+
- Promień zakrętu U: standardowy 1,5*OD; dostępne promienie niestandardowe
- Wykończenie powierzchniowe: Walcowane, omazane lub jasno wygrzewane
- Pozostałe materiały, o szerokości przekraczającej 1 mm
FAQ - Uważania techniczne dotyczące wyboru T9 U-tube
P: Dlaczego wybrać T9 zamiast T22 lub T11 do obsługi supergrzejnika?
T9 oferuje większą odporność na utlenianie i wytrzymałość na pełzanie w podwyższonych temperaturach ze względu na 9% zawartość chromu i 1% zawartość molibdenu,co sprawia, że nadaje się do cieplejszych sekcji supergrzejników i przegrzejników, w których klasy niższych stopów mogą doświadczać przyspieszonego skalowania.
P: Jakiej obróbki cieplnej wymagane są rury ASME SA-213 T9?
Rury T9 muszą być znormalizowane i hartowane lub całkowicie lub izotermicznie wygrzewane, przy minimalnej temperaturze hartowania wynoszącej 675°C. Obróbkę cieplną należy przeprowadzić oddzielnie od formowania na gorąco.
P: Jakie badania są obowiązkowe dla rur T9 U?
Każda rurka wymaga badań hydrostatycznych lub elektrycznych nieniszczących.
