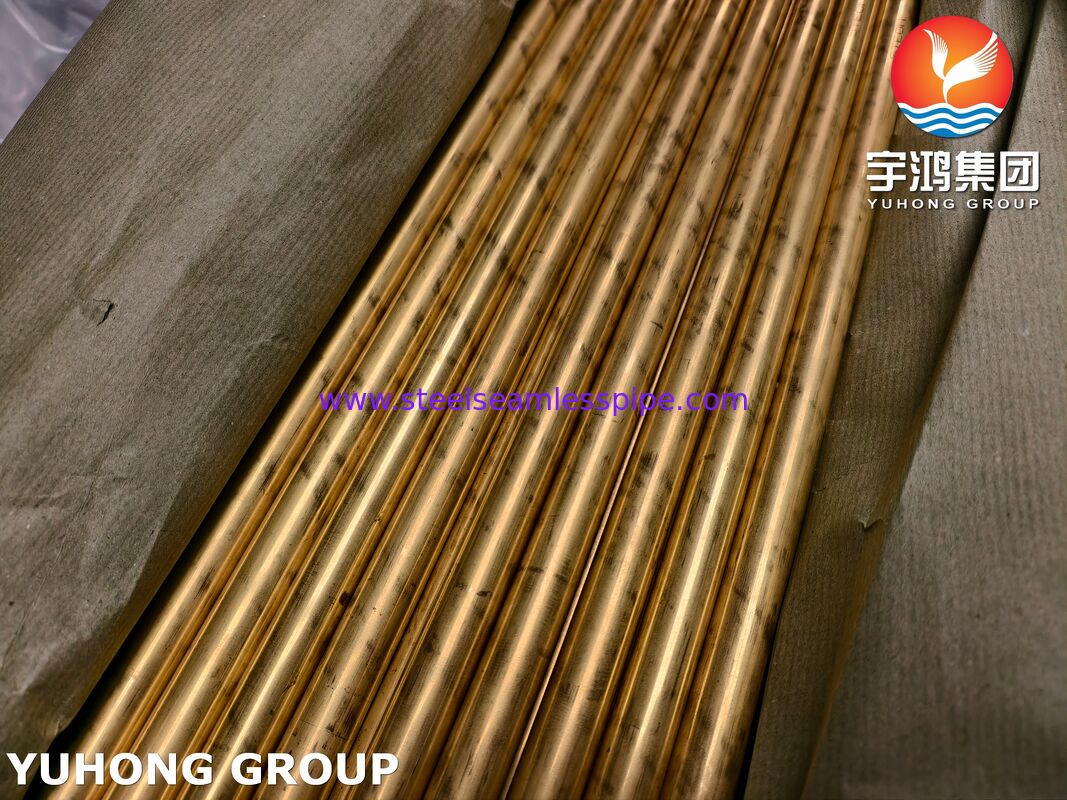

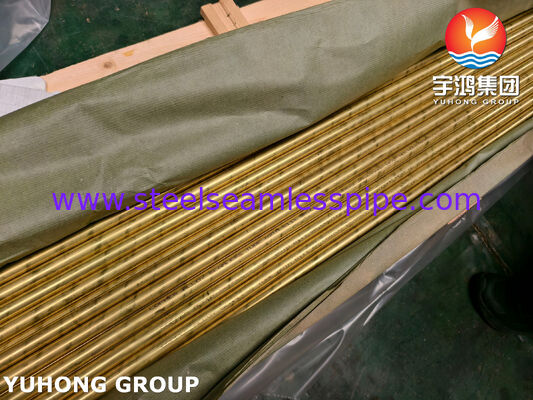

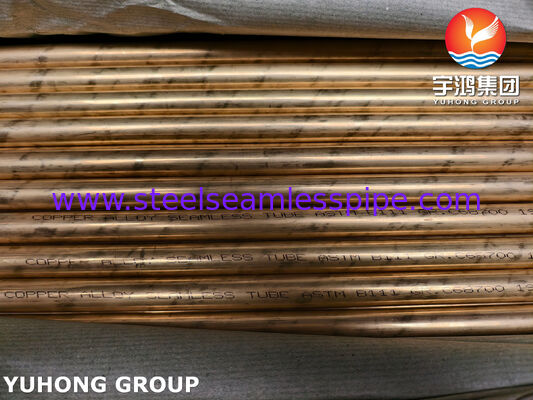

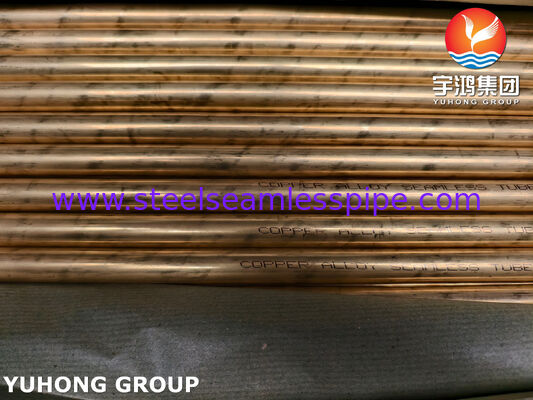

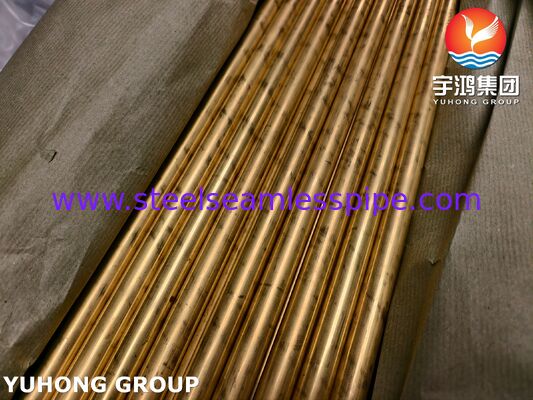

ASTM B111 C68700 Bezszwowa rura z mosiądzu aluminiowego do wymiennika ciepła i kondensatora
ASTM B111 C68700 rurka z stopów miedzi jest bezszwową rurka z mosiądzu aluminiowego produkowane do zastosowań kondensatorów, parowników i wymienników ciepła.
UNS C68700 jest klasyfikowana jako:Aluminiowa mosiądzia typu Bstopu ASTM B111/B111M. Stop to materiał miedziano-cynkowo-aluminiowy z kontrolowaną zawartością arsenu. Jego określony skład chemiczny obejmuje 76,0·79,0% miedzi, 1,8·2,5% aluminium i 0,02·0.06% arsenu, z cynkiem jako równowagą.
Rurka może być dostarczana w różnych temperaturach i konfiguracjach wymiarowych zgodnie z ASTM B111/B111M i wymaganiami projektu.Parniki i inne przemysłowe urządzenia do transferu ciepła.
Specyfikacje techniczne
| Pozycja |
Specyfikacja |
| Nazwa produktu |
C68700 Rurka bezszwowa z mosiądzu aluminium |
| Standardowy |
ASTM B111 / ASTM B111M |
| Równoważny z ASME |
ASME SB111 / SB111M w przypadku, gdy określono |
| Zjednoczone Narody |
C68700 |
| Rodzaj stopów |
Zestaw miedzi, cynku i aluminium |
| Ogólny opis |
Miedzi aluminium typu B |
| Rodzaj rury |
Bez szwu |
| Proces produkcji |
Ekstruzja / Rysunek / Grzywienie / Wyprostowanie, w stosownych przypadkach |
| Średnica zewnętrzna |
Do 80 mm w zakresie ASTM B111; inne rozmiary w drodze porozumienia |
| Gęstość ściany |
Zgodnie ze specyfikacją i wymaganiami projektu |
| Długość |
Długości prostych, na zamówienie |
| Temperatura |
O61 Ogrzewany, lekko przyciągnięty, twardy lub stosowny stan |
| Powierzchnia |
Wykończenie / czysta powierzchnia |
| Stan końcowy |
Po prostu końcówka lub dostosowany |
| Badania |
Badania prądu wirusowego, hydrostatycznego, pneumatycznego i stosowne badania mechaniczne |
| Dokumentacja |
MTC i dokumenty inspekcyjne |
C68700 Skład chemiczny
Wykorzystuje się urządzenia, które są wyposażone w urządzenia, o których mowa w pozycji 6A001.a.1.
| Elementy |
Wymóg ASTM B111 C68700 |
| Miedź (Cu) |
760,0 ‰ 79,0% |
| Aluminium (Al) |
10,8 ∼ 2,5% |
| Arsen (As) |
00,02 ‰ 0,06% |
| Żelazo (Fe) |
≤ 0,06% |
| Ołów (Pb) |
≤ 0,07% |
| Zynk (Zn) |
Równowaga |
Właściwości mechaniczne
Właściwości mechaniczne zależą od określonej temperatury.
DlaC68700 O61 rurka wygrzana, powszechnie stosowane wymagania minimalne ASTM B111 obejmują:
| Nieruchomości |
O61 Wymóg wygrzewania |
| Wytrzymałość na rozciąganie |
≥ 345 MPa |
| Siła wydajności |
≥ 125 MPa |
| Twardość |
Zgodnie z wymogami ASTM B111 dotyczącymi temperatury |
Proces produkcji
C68700 Bezszwowe rurki ze stopów miedzi są wytwarzane w procesie kontrolowanej produkcji rur.
1- Przygotowanie szpilki.
Materiał ze stopu miedzi jest przygotowywany zgodnie ze specyfikowanymi wymaganiami dotyczącymi składu chemicznego i identyfikacji cieplnej C68700.
2Ekstruzja i piercing
Wykorzystuje się go do wytworzenia rury pustej, nadającej się do kolejnych operacji ciągnięcia.
3- Rysunek na zimno.
W celu uzyskania wymaganej średnicy zewnętrznej, grubości ściany i tolerancji wymiarowych stosuje się ciągnięcie na zimno.
4. obróbka cieplna
Zgrzewanie lub inna stosowana obróbka termiczna jest wykonywana zgodnie z określonymi wymaganiami temperatury i ASTM B111.
5Wyprostowanie i cięcie
Rury są wyprostowane i cięte do wymaganej długości.
6- Ostateczna inspekcja.
Przed wysyłką przeprowadza się badania wymiarowe, powierzchniowe oraz stosowne badania mechaniczne i nieniszczące.
Wymiary rur
C68700 aluminiowe rury mosiężne mogą być dostarczane w różnych kombinacjach średnicy zewnętrznej i grubości ściany.
Typowe informacje o zamówieniach obejmują:
-
Średnica zewnętrzna
-
Grubość ściany
-
Długość rury
-
Temperatura
-
Tolerancje wymiarowe
-
Warunek końcowy
-
Warunki powierzchni
-
Wymogi dotyczące badań
W przypadku projektów kondensatorów i wymienników ciepła wymiary rur mogą być wytwarzane zgodnie z rysunkiem arkusza rur klienta, specyfikacją sprzętu lub harmonogramem rur.
Obsługa cieplna i temperatury
ASTM B111/B111M określa kilka warunków rur, w tym:
Wybrany temperament wpływa na właściwości mechaniczne i charakterystykę tworzenia rury.
W przypadku zastosowań obejmujących rozszerzanie rur, gięcie lub montaż rury do arkusza rury należy potwierdzić odpowiednią temperaturę na etapie inżynierii.
Badania i kontrola jakości
Kontrola jakości może być przeprowadzana zgodnie z normą ASTM B111/B111M i wymaganiami zakupowymi klienta.
Kontrola chemiczna
Badania mechaniczne
Badania rurkowe
Wykorzystane badania ASTM B111 mogą obejmować:
ASTM B111/B111M-24 określa szczegółowo badania rozszerzenia, spłaszczenia i naprężenia pozostałego wraz z badaniami wirówkowymi, hydrostatycznymi i pneumatycznymi w ramach swoich wymagań dotyczących produktu.
Kontrola wymiarów
Kontrola może obejmować:
-
Średnica zewnętrzna
-
Grubość ściany
-
Długość
-
Prawość
-
Owalność
-
Warunek końcowy
-
Warunki powierzchni
Wnioski
Kondensatory powierzchniowe
C68700 Rury bezszwodowe są określone dla zastosowań rurociągów kondensatorów objętych normą ASTM B111.
Wymienniki ciepła
Rury mogą być stosowane jako rury cieplne w wymiennikach ciepła w formie muszli i rury, w których określono mosiądz aluminiowy C68700.
Sprężarki
ASTM B111 obejmuje zastosowania do parowania w zakresie stosowania w przypadku bezszwowych rur miedzi i stopów miedzi.
Przemysłowe urządzenia chłodzące
Typowe wyposażenie może obejmować:
-
Kondensatory powierzchniowe
-
Wymienniki ciepła z łusek i rur
-
Sprężarki
-
Chłodnie przemysłowe
-
Urządzenia do wytwarzania energii cieplnej
-
Urządzenia chłodzące na morzu i w procesach
