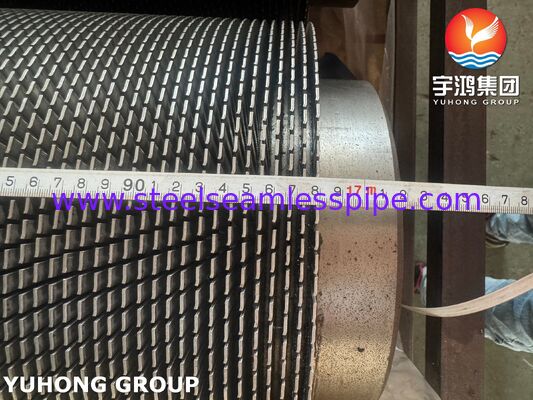

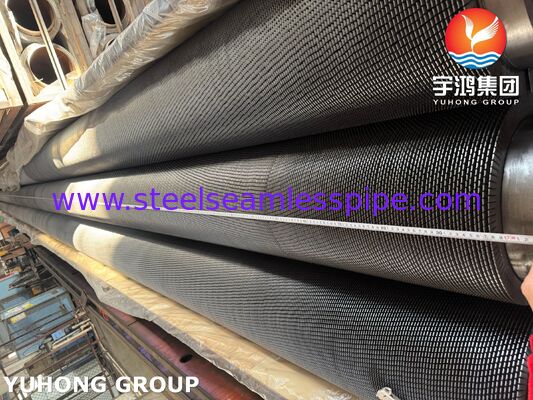

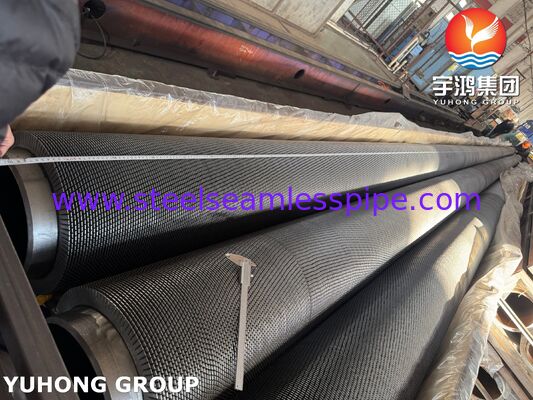

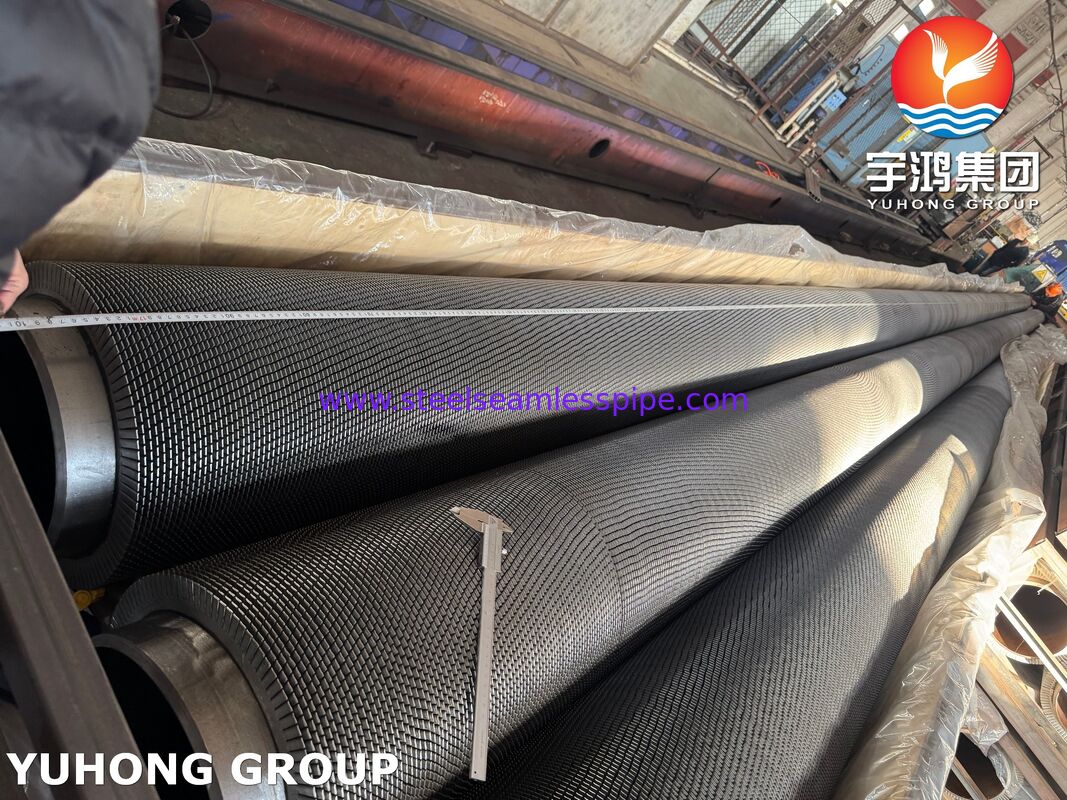

Ząbkowane rurki żebrowane ASTM A335 P22 do ekonomizerów HRSG

Ząbkowane rurki żebrowane ASTM A335 P22 do ekonomizerów HRSG

  • Ząbkowane rurki żebrowane ASTM A335 P22 do ekonomizerów HRSG
  • Ząbkowane rurki żebrowane ASTM A335 P22 do ekonomizerów HRSG
  • Ząbkowane rurki żebrowane ASTM A335 P22 do ekonomizerów HRSG
  • Ząbkowane rurki żebrowane ASTM A335 P22 do ekonomizerów HRSG
Ząbkowane rurki żebrowane ASTM A335 P22 do ekonomizerów HRSG
Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: YUHONG
Orzecznictwo: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
Numer modelu: Nie dotyczy
Zapłata:
Minimalne zamówienie: 500kg
Cena: To be discussed
Szczegóły pakowania: Obudowa ze sklejki lub drewniana obudowa z żelazną ramą
Czas dostawy: 50-120 dni
Zasady płatności: L/C, T/T
Możliwość Supply: 5000 metrów/dzień
Kontakt
Szczegółowy opis produktu
Produkt: Ząbkowana rurka płetwy Tworzywo: ASTM A335 P22
Aplikacja: Ekonomizer HRSG Pakiet: Obudowa ze sklejki lub drewniana obudowa z żelazną ramą
Podkreślić:

Rury z płetwami ASTM A335 P22

,

żebrowane rury z płetwami ekonomizery HRSG

,

rura z płetwami stopu P22

Ząbkowane rurki żebrowane do ekonomizerów HRSG – ASTM A335 P22

NaszZąbkowane rurki żebrowane do ekonomizerów HRSGprzeznaczone są do wysokowydajnego odzysku ciepła w elektrowniach pracujących w cyklu kombinowanym, kotłach z odzyskiem ciepła odpadowego i innych wysokotemperaturowych systemach kotłów. Rura podstawowa jest wykonana zASTM A335 P22, stal stopowa chromowo-molibdenowa opracowana do pracy w wysokich temperaturach.

ASTM A335 P22 zawiera około1,90–2,60% chromu i 0,87–1,13% molibdenu, zapewniając użyteczną kombinację wytrzymałości w wysokiej temperaturze, odporności na utlenianie i odporności na degradację w wymagających środowiskach kotłów. ASTM określa A335 jako specyfikację bezszwowej rury ze stali ferrytycznej ze stali stopowej do pracy w wysokich temperaturach.

Ząbkowana konstrukcja żebra znacznie zwiększa zewnętrzną powierzchnię wymiany ciepła w porównaniu z gołą rurą. Segmentowy profil płetwy sprzyja również turbulencjom gazów, pomagając poprawić przenoszenie ciepła przy jednoczesnym zachowaniu praktycznej równowagi pomiędzy wydajnością cieplną, odpornością na zanieczyszczenia, wagą i kosztami produkcji.

Rury te są szczególnie odpowiednie doEkonomizery HRSG, w którym gorące gazy spalinowe przekazują resztkową energię cieplną do wody zasilającej kocioł, zanim woda dostanie się do sekcji układu wytwarzania pary o wyższej temperaturze.

Kluczowe funkcje

  • Materiał rury podstawowej:ASTM A335 P22 / ASME SA335 P22
  • Rodzaj materiału:Stal stopowa chromowo-molibdenowa
  • Typ płetwy:Ząbkowana/segmentowa płetwa
  • Podstawowa aplikacja:Ekonomizery HRSG
  • Inne zastosowania:Kotły z odzyskiem ciepła odpadowego, kotły użytkowe, kotły przemysłowe i rafineryjne systemy odzysku ciepła
  • Produkcja:Użebrowanie poprzez kontrolowane spawanie lub inny uzgodniony proces produkcyjny
  • Możliwość pracy w wysokich temperaturach
  • Doskonałe usprawnienie wymiany ciepła po stronie gazu
  • Dobra wytrzymałość mechaniczna w podwyższonych temperaturach
  • Nadaje się do wymagających środowisk wytwarzania energii
  • Dostępna jest niestandardowa średnica rury, grubość ścianki, wysokość płetwy, skok i długość

Typowy zakres rozmiarów

Rzeczywiste wymiary należy dobrać zgodnie z projektem termicznym HRSG, prędkością gazu, spadkiem ciśnienia, ciśnieniem po stronie rury i wymaganiami instalacyjnymi.

Przedmiot Typowy zasięg
Rura podstawowa OD 25,4–63,5 mm
Grubość ścianki rury podstawowej 2,5–8,0 mm
Całkowita wysokość płetwy 10–25 mm
Grubość płetwy 0,8–2,0 mm
Fin Pitch 2,5–8,0 mm
Długość rury 3 000–18 000 mm
Gęstość płetw Około 125–400 płetw/m
Materiał tuby ASTM A335 P22
Materiał płetw Stal węglowa / stal niskostopowa lub materiał określony w projekcie

Notatka:Są to raczej reprezentatywne zakresy produkcyjne niż stałe wymagania wymiarowe ASTM. Ostateczne wymiary należy określić zgodnie z projektem cieplno-mechanicznym nabywcy.

ASTM A335 P22 Skład chemiczny

Poniższy skład opiera się na wymaganiach ASTM A335 P22:

Element Wymagania ASTM A335 P22,% wag.
Węgiel (C) 0,05–0,15
Mangan (Mn) 0,30–0,60
Fosfor (P) ≤ 0,025
Siarka (S) ≤ 0,025
Krzem (Si) ≤ 0,50
Chrom (Cr) 1,90–2,60
Molibden (Mo) 0,87–1,13

System stopów chromowo-molibdenowych jest kluczowym powodem, dla którego P22 jest szeroko stosowany w kotłach wysokotemperaturowych i urządzeniach do odzyskiwania ciepła.

Właściwości mechaniczne

Typowe minimalne wymagania mechaniczne dla ASTM A335 P22 obejmują:

Nieruchomość Wymóg
Wytrzymałość na rozciąganie ≥ 415 MPa
Siła plonu ≥ 205 MPa
Wydłużenie Zgodnie z obowiązującymi wymaganiami dotyczącymi próbek i grubości ASTM A335
Twardość Zgodnie z obowiązującymi wymaganiami ASTM A335

W przypadku standardowej rury P22 powszechnie podawana minimalna wytrzymałość na rozciąganie wynosi415 MPa (60 ksi)a minimalna granica plastyczności wynosi205 MPa (30 ksi). ASTM A335 ustanawia również wymagania dotyczące rozciągania, twardości i innych testów mechanicznych.

Ząbkowana konstrukcja płetwy

Ząbkowane żebro składa się z ciągłego paska żebra utworzonego z regularnie rozmieszczonych nacięć lub szczelin. W porównaniu ze zwykłą, ciągłą płetwą, ta segmentowa konfiguracja może zakłócać warstwę graniczną i zwiększać turbulencje po stronie gazu.

W przypadku ekonomizerów HRSG konstrukcja zapewnia kilka korzyści:

  • Zwiększona zewnętrzna powierzchnia wymiany ciepła
  • Lepszy transfer ciepła po stronie gazu
  • Lepsze mieszanie przepływu gazu wokół powierzchni żebra
  • Zmniejszony ciągły opór cieplny lameli
  • Dobra przydatność do kompaktowych urządzeń do odzyskiwania ciepła
  • Praktyczna odporność na rozszerzalność cieplną i naprężenia eksploatacyjne
  • Elastyczna optymalizacja wysokości i nachylenia żeberek zgodnie z wymaganiami dotyczącymi spadku ciśnienia po stronie gazu

Geometrię żeber można dostosować do różnych temperatur gazów spalinowych HRSG, składu gazu, prędkości i dopuszczalnych spadków ciśnienia.

Proces produkcyjny

Nasze ząbkowane rury żebrowane można wytwarzać w kontrolowanym procesie formowania i mocowania żeberek, zaprojektowanym w celu utrzymania stałej geometrii żeber i niezawodnego kontaktu rura-żebrka.

Typowe etapy produkcji obejmują:

  1. Kontrola rury podstawy P22
  2. Przygotowanie powierzchni rur
  3. Przygotowanie listew żebrowych
  4. Formowanie ząbkowania/segmentacji
  5. Kontrolowane mocowanie płetwy
  6. Kalibracja nachylenia i wysokości płetwy
  7. Kontrola wymiarowa
  8. Czyszczenie powierzchni
  9. Końcowe badania NDT i próby ciśnieniowe
  10. Znakowanie, konserwacja i pakowanie

Szczególną uwagę zwraca się na jakość mocowania płetwy, ponieważ niezawodny kontakt termiczny pomiędzy płetwą a rurą jest niezbędny do utrzymania wydajności wymiany ciepła podczas długotrwałej pracy HRSG.

Inspekcja i testowanie

Kontrola jakości może obejmować następujące inspekcje i testy zgodnie z obowiązującą specyfikacją ASTM/ASME, zamówieniem i wymaganiami projektu:

1. Analiza chemiczna

W celu sprawdzenia zgodności z określonym składem chemicznym P22 przeprowadza się analizę cieplną i/lub chemiczną produktu.

2. Próba rozciągania

Próba rozciągania sprawdza wymaganą wytrzymałość na rozciąganie, granicę plastyczności i wydłużenie rury podstawowej P22.

3. Próba twardości

Badanie twardości przeprowadza się zgodnie z obowiązującymi wymaganiami ASTM A335.

4. Próba hydrostatyczna

ASTM A335 wymaga, aby każda długość rury została poddana testom hydrostatycznym, z zastrzeżeniem postanowień specyfikacji.

5. Badania nieniszczące

W zależności od specyfikacji zamówienia badania NDT mogą obejmować:

  • Badania ultradźwiękowe (UT)
  • Badanie prądami wirowymi
  • Badanie cząstek magnetycznych (MT)
  • Badania penetracyjne cieczy (PT), jeśli ma to zastosowanie
  • Badanie mocowania spoiny/płetwy

ASTM A335 wymaga badania odpowiednią metodą badań nieniszczących, przy czym ograniczenia dotyczące metody i rozmiaru regulują odpowiednie wymagania.

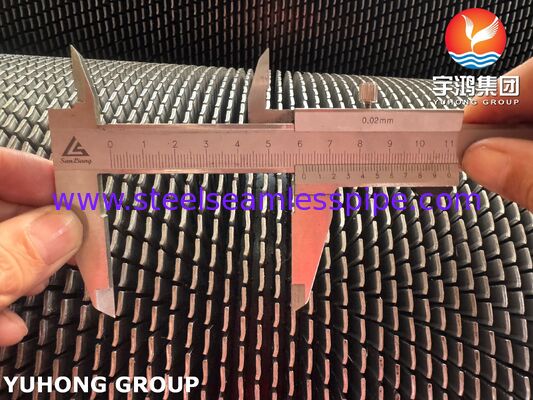

6. Kontrola wymiarowa

Sprawdzane są następujące parametry:

  • Średnica zewnętrzna rury
  • Grubość ścianki rury
  • Prostość rury
  • Długość rury
  • Wysokość płetwy
  • Grubość płetwy
  • Smoła Fin
  • Gęstość płetw
  • Mocowanie płetwy do rury
  • Całkowita średnica żebrowania

7. Kontrola wizualna i powierzchniowa

Powierzchnie rur i żeberek są sprawdzane pod kątem pęknięć, nadmiernego utlenienia, uszkodzeń mechanicznych, niekompletnego zamocowania żeberek i innych wad produkcyjnych.

Aplikacje

Ekonomizery HRSG

Theaplikacja podstawowaz tych ząbkowanych rur żebrowanych P22 to sekcja ekonomizeraGeneratory pary z odzyskiem ciepła (HRSG).

W elektrowni pracującej w cyklu kombinowanym ekonomizer odzyskuje energię z gorącego gazu opuszczającego ścieżkę spalin z turbiny gazowej/odzysku ciepła i wykorzystuje ją do wstępnego podgrzewania wody zasilającej kocioł. Zmniejsza to energię wymaganą w kolejnych etapach wytwarzania pary i przyczynia się do poprawy ogólnej wydajności instalacji.

Kotły z odzyskiem ciepła odpadowego

Nadają się również do przemysłowych systemów odzyskiwania ciepła odpadowego, w których spaliny o wysokiej temperaturze są dostępne z:

  • Turbiny gazowe
  • Piece procesowe
  • Jednostki rafineryjne
  • Zakłady petrochemiczne
  • Urządzenia do produkcji stali
  • Przemysłowe systemy spalania

Kotły użytkowe i przemysłowe

Ząbkowane rury żebrowane P22 można również stosować w wybranych sekcjach ekonomizera i odzyskiwania ciepła konwencjonalnych kotłów, gdzie temperatura, ciśnienie i warunki projektowe są odpowiednie.

Dlaczego warto wybrać ASTM A335 P22?

P22 to praktyczny wybór w przypadku wymagających zastosowań w wysokich temperaturach, ponieważ jego skład stopu chromu i molibdenu zapewnia lepszą wydajność w podwyższonych temperaturach niż zwykłe materiały na rury ze stali węglowej.

Jego połączenie:

  • Wytrzymałość w wysokiej temperaturze
  • Odporność na utlenianie wspomagane chromem
  • Zwiększona wydajność w wysokich temperaturach dzięki zawartości molibdenu
  • Dobra spawalność przy zastosowaniu odpowiednich procedur
  • Kompatybilność z kotłami i zastosowaniami z odzyskiem ciepła

sprawia, że ​​dobrze pasuje do opracowanych projektów ekonomizerów HRSG.

Obowiązujące standardy

W zależności od specyfikacji projektu nasze ząbkowane rury żebrowane mogą być dostarczane w odniesieniu do:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • Obowiązujące wymagania ASME dotyczące kotłów i zbiorników ciśnieniowych
  • Specyficzne dla projektu specyfikacje produkcyjne HRSG
  • Rysunki i plany kontroli zatwierdzone przez klienta

ASTM A335 obejmuje w szczególności bezszwowe rury ze stali ferrytycznej stopowej przeznaczone do pracy w wysokich temperaturach i obejmuje wymagania dotyczące składu chemicznego, właściwości przy rozciąganiu, twardości, badań hydrostatycznych i badań nieniszczących.

Produkcja na zamówienie

Możemy wyprodukować ząbkowane rury żebrowane P22 zgodnie z rysunkami klienta lub wymaganiami konstrukcji termicznej, w tym niestandardowe:

  • OD rury i grubość ścianki
  • Długość rury
  • Wysokość płetwy
  • Smoła Fin
  • Grubość płetwy
  • Gęstość płetw
  • Materiał płetw
  • Metoda mocowania płetwy
  • Gołe końcówki
  • Konfiguracja gięcia rur
  • Wymagania dotyczące inspekcji i testowania
  • Pakowanie i znakowanie

W przypadku projektów HRSG dostarczaniewymiary rur i geometrię żeberek wraz z wymaganą temperaturą gazu, ciśnieniem po stronie rury, prędkością gazu i dopuszczalnym spadkiem ciśnieniapozwala na optymalizację konstrukcji rurki żebrowanej pod kątem zamierzonego obciążenia ekonomizera.

Podsumowanie produktu

Ząbkowane rurki żebrowane ASTM A335 P22 do ekonomizerów HRSGłączą wysokotemperaturową rurę ze stali stopowej chromowo-molibdenowej z powiększoną ząbkowaną powierzchnią wymiany ciepła. Są przeznaczone przede wszystkim doEkonomizery HRSG i przemysłowe systemy odzysku ciepła odpadowego, gdzie istotny jest efektywny odzysk ciepła, niezawodność mechaniczna i długoterminowa praca w wysokich temperaturach.
