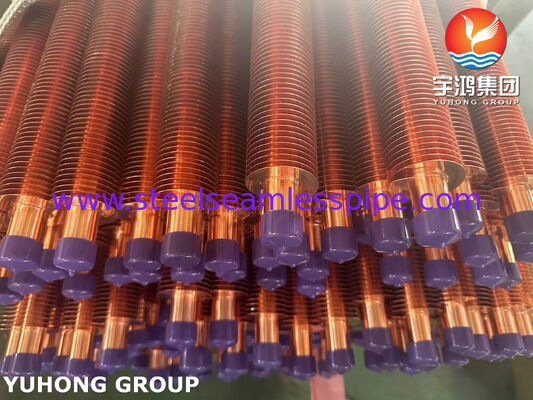

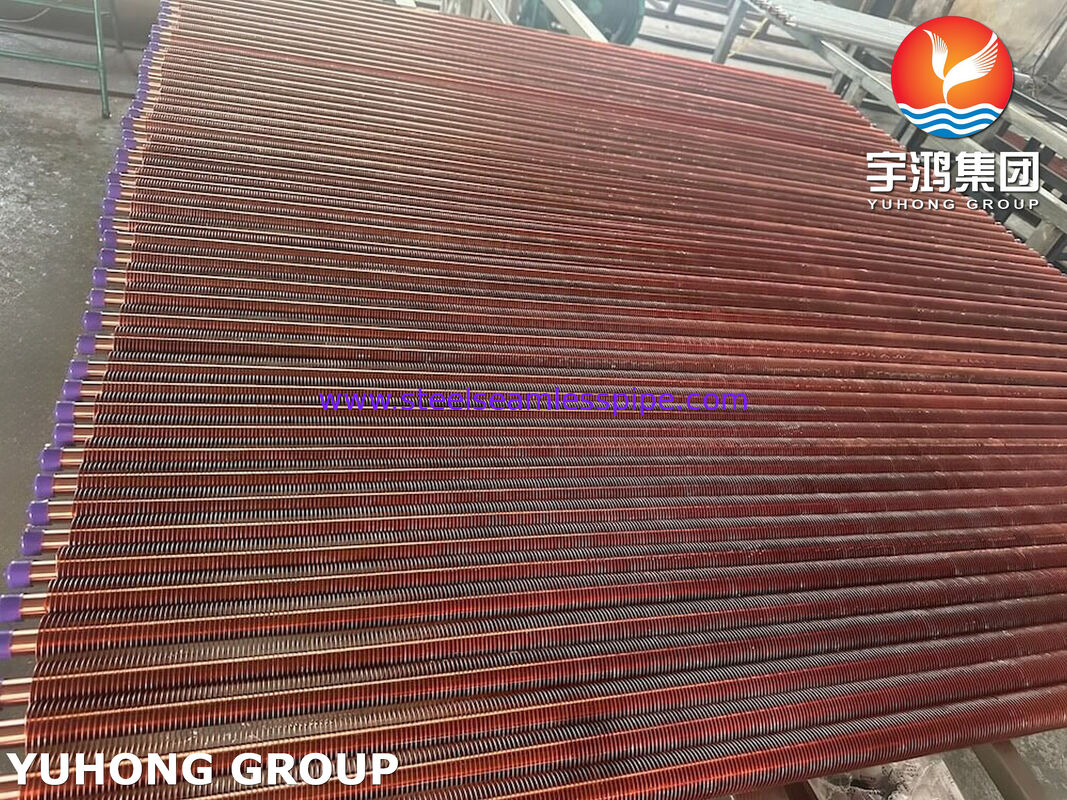

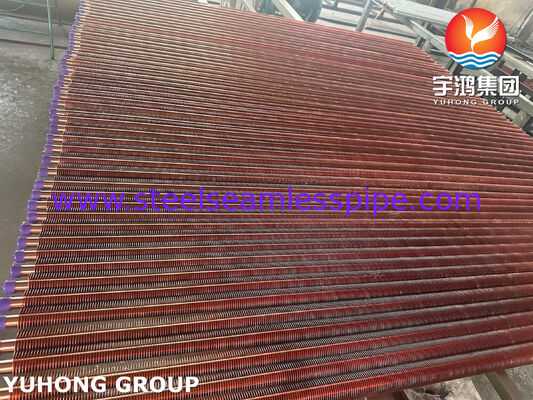

ASTM B111 C68700 Wytłaczane rury żebrowane do wymienników ciepła

Rury z płetwami wytłuszczone wykonane z mosiądzu aluminiowego ASTM B111 C68700 są przeznaczone do urządzeń do transferu ciepła wymagających rury z stopem miedzi o dobrej przewodności cieplnej, wytrzymałości mechanicznej,i odporność na korozję w odpowiednio dobranych środowiskach obsługi wody.

C68700, znany również jako mosiądz aluminiowy, jest stopem miedzi i cynku zawierającym aluminium i kontrolowany dodatek arsenu.ASTM B111/B111M obejmuje bezszwowe rury miedziane i zestawy miedziane do kondensatorów, parowników i wymienników ciepła, w tym UNS C68700.

W zespole z wytłoczoną rurą z płetwami mechanicznie rozszerza się nad rurą bazową płetwą zewnętrzną, aby stworzyć bliski kontakt między dwoma elementami.Płetwy zwiększają powierzchnię zewnętrznego transferu ciepła, poprawa wymiany ciepła z otaczającym powietrzem lub innym płynem, w zależności od konstrukcji urządzenia.

Wyjaśnienie specyfikacji: ASTM B111 ma zastosowanie do rury bazowej C68700..Jeżeli w przeznaczonym produkcie wykorzystuje się rurę bazową C68700 z aluminium wytłoczonym rękawem płetwy, należy również określić stopień stopu aluminium.

• Zwiększona powierzchnia przeniesienia ciepła: wyciśnięte płetwy zwiększają powierzchnię zewnętrzną dostępną do wymiany ciepła.

• Rura bazowa z stopem miedzi: C68700 oferuje przydatne połączenie wytrzymałości i odporności na korozję dla odpowiednich urządzeń kondensatora i wymiennika ciepła.

• Mechaniczny kontakt płetwy z rurą: prawidłowo wykonany przyrząd interferencyjny pomaga utrzymać kontakt termiczny między rurą bazową a rękawem płetwy.

• Konfiguracje specyficzne dla zastosowania: wymiary rur, wysokość płetwy, wysokość i długość mogą być dostosowywane do zatwierdzonych rysunków.

• Śledzenie materiału: Certyfikaty rury bazowej i dokumentacja inspekcyjna mogą być dostarczane zgodnie z wymaganiami projektu.

Poniżej przedstawiono reprezentatywne wymiary handlowe wytłaczonych rur z płetwami. Ostateczne rozmiary zależą od konstrukcji wymiennika ciepła, wymaganego przepływu ciepła, materiału płetwy i rysunków klienta.

Ważne: Są to orientacyjne zakresy produkcji, a nie wymagania wymiarowe nałożone przez normę ASTM B111.podczas gdy rzeczywiste limity wymiarowe i tolerancje muszą być zweryfikowane w stosunku do wybranej formy produktu i obowiązującej wersji standardowej.

W celu wyboru odpowiedniej konfiguracji należy określić:

• Średnica zewnętrzna i grubość ściany rury bazowej.

• Całkowita długość rur i długość płetw.

• Stop płetwy, wysokość płetwy, grubość i wysokość.

• Wymagane kryteria kontaktu płetwy z rurą lub wiązania.

• Temperatura pracy, ciśnienie, skład płynu i medium chłodzące.

• Wymagane badania inspekcyjne, certyfikaty materiałowe i ilość.

C68700 jest stopem mosiądzu aluminium. Miedź stanowi główny składnik, cynk stanowi równowagę, a aluminium i arsen są ważnymi dodatkami stopu.Kompozycja wspiera wytrzymałość stopu i odporność na korozję w odpowiednich warunkach wymiany ciepła.

Te ograniczenia opisują stop C68700.Certyfikat materiału i stosowana edycja normy ASTM B111/B111M powinny regulować akceptację.

Właściwości mechaniczne zależą od temperatury rur, stanu produkcji i obowiązujących wymogów dotyczących produktu.ostateczne limity akceptacji powinny być określone w specyfikacji zakupu i stosownej wersji ASTM B111/B111M.

*Wskaźne wartości zgłoszone dla wygranej rury C68700.

Temperament rury jest ważny, gdyż w warunkach wygrzewanej, przyciągniętej światłem i przyciągniętej twardo może występować różna wytrzymałość i elastyczność.Kompletny zespół z płetwami musi również spełniać określone tolerancje wymiarowe i wymagania dotyczące kontaktu płetwy z rurą.

Zapewnienie jakości powinno weryfikować zarówno rurę bazową C68700, jak i gotowy zespół wyrzuconej rury z płetwami.W planie inspekcji należy odróżnić badania wymagane zgodnie z normą ASTM B111/B111M od dodatkowych kontroli określonych dla produktu z płetwami.

ASTM B111/B111M zawiera wymagania dotyczące stosowanych badań mechanicznych i rozszerzeń, badań naprężenia pozostałego oraz określonych badań ciśnienia lub niezniszczających.Nie wszystkie wymienione badania muszą być koniecznie stosowane do każdego zamówienia; zakres badań określają obowiązujące wymagania dotyczące wersji standardowej i zakupu.

W zależności od wymogów projektu można dostarczyć następujące dokumenty:

• Certyfikat badania materiału dla rury bazowej C68700.

• Raporty dotyczące składu chemicznego i badań mechanicznych.

• Zapisy inspekcji wymiarowych.

• Prąd wirusowy, hydrostatyczny lub inne wymagane zapisy badań.

• Sprawozdania z certyfikacji materiału końcowego i inspekcji produktu gotowego.

• Śledzenie liczby ciepła i zapisy inspekcji opakowań.

• Sprawozdania z inspekcji ze strony strony trzeciej, jeżeli jest to wymagane umową.

C68700 jest głównie stopem kondensatora i wymiennika ciepła.i materiał płetwy.

• Kondensatory i parowniki: do kompatybilnych usług transferu ciepła wymagających rur z stopów miedzi.

• Przemysłowe wymienniki ciepła: do wybranych zastosowań w procesie ogrzewania i chłodzenia.

• Wyposażenie chłodzone wodą do przenoszenia ciepła: W przypadku gdy chemika wody i warunki eksploatacji są odpowiednie dla mosiądzu aluminium.

• Specjalistyczne zespoły rury z płetwami: W przypadku gdy konstrukcja termiczna korzysta z zwiększonej powierzchni zewnętrznej, a połączenie rury z płetwami jest zaprojektowane do użytku.

W przypadku wody morskiej lub innych agresywnych środków chłodzących należy potwierdzić odpowiedniość do korozji z projektantem urządzenia.

Nasze wytłaczane rury z płetwami mogą być produkowane zgodnie z rysunkami klientów i wymaganiami poszczególnych projektów, z uwzględnieniem identyfikowalności stopów, spójności wymiarów i jakości gotowego produktu.

• Specyfikacja stopów podstawowych: mosiądze aluminiowe C68700, wyprodukowane zgodnie z uzgodnionymi wymaganiami ASTM B111.

• Zindywidualizowana geometria płetw: wysokość, wysokość, grubość i długość płetw dostosowane do konstrukcji termicznej.

• Kontrolowane montaż: Kontakt płetwy z rurą i jakość wymiarowa sprawdzone w oparciu o uzgodniony plan kontroli.

• Dokumentacja jakości: certyfikaty materiałów i sprawozdania z kontroli dostępne zgodnie z wymogami umownymi.

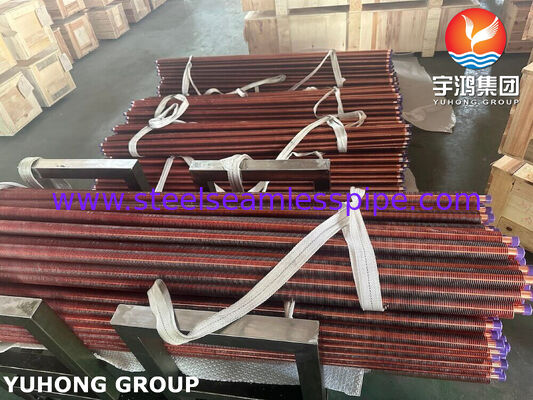

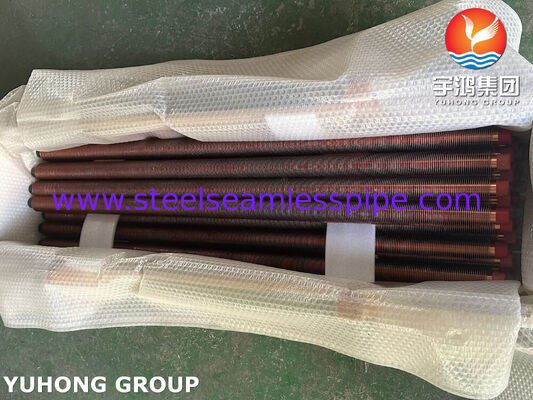

• Zapewnienie ukierunkowane na projekt: długie, końcowe preparaty, opakowania i dokumentacja do projektów przemysłowych wymienników ciepła.
